Détails du produit

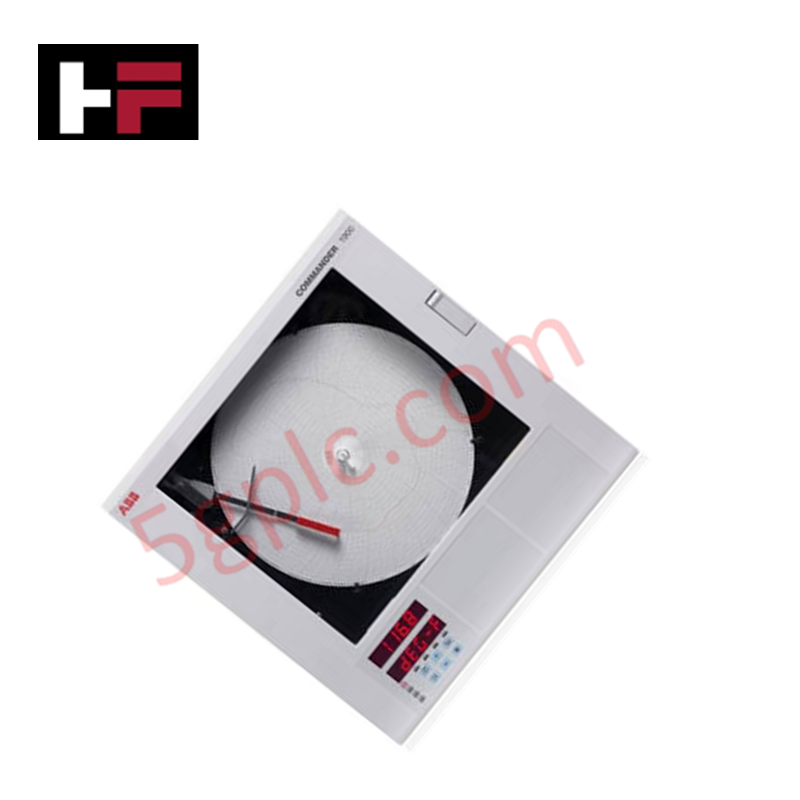

Configuré pour l'acquisition de données à distance et le suivi mécanique des tracés dans les boucles de processus, le ABB IM/C1900R-Q (IM/C1900R-Q Enregistreur à graphique circulaire) offre une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IM/C1900R-Q |
| Marque | ABB |
| Origine | USA |
| Poids | 1,00 kg (1000 g) |
| Dimensions | Adapté pour des graphiques de 10 pouces (250 mm) de diamètre |
| Température de fonctionnement | 0 à +50 °C |
| Consommation électrique | 90-264 VAC, 50/60 Hz (variante 24 VDC optionnelle disponible) |
| Types d'entrée supportés | 4-20 mA, Pt100 RTD (3 fils), thermocouples (J, K, T, R, S), 0-10 V, 1-5 V, mV |
| Précision de mesure | +/-0,25 % de l’échelle complète |
| Nombre de canaux | 1 ou 2 stylos (prise en charge d’entrées indépendantes) |
| Vitesse de rotation du graphique | Configurable de 1 heure à 7 jours par révolution |
| Mécanisme d’enregistrement | Système de stylo à encre de précision avec cartouches remplaçables |
Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle de la densité E/S
La carte d’interface analogique intégrée dans l’IM/C1900R-Q décode les plages des capteurs d’entrée à distance avec une précision de mesure de base de +/-0,25 %. La structure modulaire isole les boucles analogiques entrantes, synchronisant les délais de traitement des données pour éviter les variations dans les indices de vitesse de communication du bus arrière sur les réseaux adjacents. Lorsqu’il fonctionne avec des réseaux déterministes Profinet / EtherNet/IP modernes, ce bloc d’enregistrement local filtre les ondulations du signal pour maintenir une précision absolue de l’horodatage. Cette configuration modulaire garantit une compatibilité totale du firmware flash à travers les familles de produits standard C1900, permettant des mesures instrumentales prévisibles indépendamment de la mise à l’échelle externe de la densité E/S du système.
Questions fréquemment posées
Q : L’interface IM/C1900R-Q permet-elle le remplacement à chaud des cartouches ou des graphiques pendant les boucles de contrôle actives ?
R : Oui. Le changement du graphique papier de 10 pouces ou le remplacement des stylos à encre peut être effectué pendant que le système est sous tension. Comme le circuit de mesure est isolé de l’ensemble mécanique du stylo, l’entretien mécanique de routine n’interrompt pas l’enregistrement des signaux en arrière-plan.
Q : Comment la compatibilité du firmware flash au niveau matériel est-elle vérifiée lors du changement de la carte optionnelle double canal ?
R : Le processeur central examine le suffixe de configuration de l’option lors du démarrage. La correspondance du suffixe doit être vérifiée dans la documentation standard du système pour garantir que les registres de compensation de jonction froide s’initialisent correctement sans conflit de pilote.
Q : La broche d’entrée de boucle distante 4-20 mA peut-elle gérer des blindages de capteur non mis à la terre ?
R : Les canaux d’entrée utilisent des masses différentielles flottantes. Si un blindage de capteur n’est pas mis à la terre côté terrain, il doit être connecté directement à la borne de masse du châssis de l’enregistreur pour supprimer les interférences électriques.
Directives d’installation sur site
- Alignement mécanique du panneau d’armoire : Montez l’instrument dans la découpe prévue du panneau en utilisant les pinces latérales fournies d’usine. Serrez le matériel uniformément pour comprimer le joint de façade et maintenir l’intégrité de l’étanchéité environnementale.
- Chemins de terminaison des conducteurs de signal : Terminez toutes les entrées 4-20 mA et thermocouples distants avec des paires torsadées blindées séparées. Éloignez ces lignes de mesure des câbles AC haute tension ou des variateurs de moteur pour limiter l’induction de bruit électromagnétique.
- Pratiques de blindage de la jonction froide : Pour les installations de thermocouples, évitez tout courant d’air localisé près de la zone du bornier arrière afin d’assurer la précision du circuit interne de compensation de jonction froide.
- Configuration de la connexion d’alimentation : Branchez la source AC principale sur la barrette de bornes d’alimentation marquée en utilisant un bloc de fusibles externe. Vérifiez que la tension correspond à la spécification matérielle 90-264 VAC avant de fermer l’interrupteur d’isolement.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
