Détails du produit

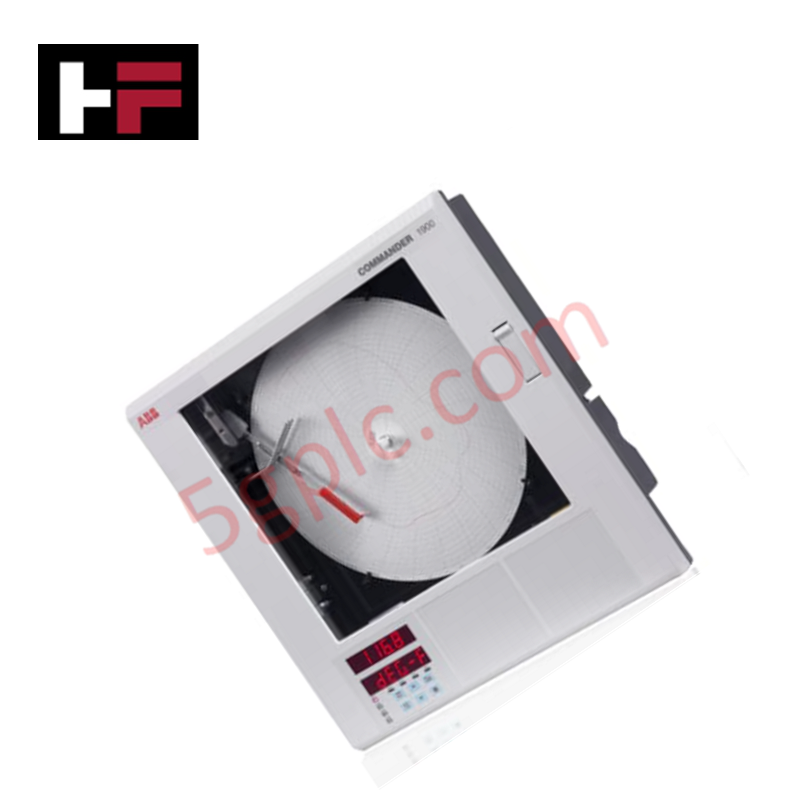

Configuré pour le suivi des variables de processus multi-stylos et l’exécution PID en boucle fermée dans les réseaux de contrôle industriel, le ABB IM/C1900PGR (IM/C1900PGR Enregistreur à graphique circulaire) offre une exécution physique/électrique directe. L’instrument convertit les signaux entrants du terrain en traces d’encre physiques continues sur un support graphique circulaire tout en pilotant simultanément une ou deux sorties de contrôle en boucle.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IM/C1900PGR |
| Marque | ABB |
| Origine | Royaume-Uni |
| Poids | 4,5 kg |
| Dimensions | Boîtier standard Commander 1900 pour panneau |
| Température de fonctionnement | -10 à +55 °C |
| Consommation électrique | Alimentation nominale 100-240 VAC ou 24 VDC |
| Capacité de canaux | Jusqu’à 4 stylos d’enregistrement physiques / variables de processus |
| Capacités de contrôle | Exécution de contrôle PID en boucle simple ou double |
| Profils de programme | Jusqu’à 20 profils rampe/palier avec fonctions mathématiques intégrées |
| Affichage local | Affichage 6 chiffres montrant jusqu’à 4 valeurs simultanées et états d’alarme |
| Protection du boîtier | Indice de protection NEMA 4X / IP66 sur la face avant |
| Options de montage | Montage mural, sur tuyau ou découpe panneau |
| Sécurité | Protection par mot de passe configurable à plusieurs niveaux |
| Type de produit | Enregistreurs à graphique circulaire |
Compatibilité du firmware Flash et traitement déterministe des E/S
L’architecture IM/C1900PGR intègre un cœur microprocesseur dédié pour maintenir une haute compatibilité du firmware Flash au sein de la série d’instruments Commander 1900. Le timing interne du bus garantit une exécution déterministe des fonctions mathématiques, des rampes de profils programmés et des calculs d’E/S haute densité, pilotant les bras de positionnement des stylos motorisés sans latence de signal ni distorsion du temps de cycle.
Questions fréquemment posées
Q : Comment la sécurité est-elle assurée pour les modifications locales des paramètres et le réglage des boucles PID ?
R : L’accès aux paramètres de configuration internes, à la programmation des profils rampe/palier et aux points de consigne des boucles de contrôle est sécurisé par une structure de protection par mot de passe configurable par l’utilisateur.
Q : Quelles précautions de mise à la terre doivent être prises pour éviter la dérive des mesures sur les entrées analogiques ?
R : Les fils de drainage des câbles torsadés blindés doivent être reliés à un point de terre unique sur la borne de terre du châssis afin de réduire les interférences électriques et les boucles de masse.
Consignes d’installation sur site
- Découpez les dimensions de montage sur panneau ou fixez le support arrière de montage sur un mur ou une structure tubulaire de 2 pouces.
- Positionnez le châssis de l’enregistreur et serrez les pinces de fixation jusqu’à ce que le joint du cadre avant soit uniformément comprimé pour garantir la protection contre les infiltrations NEMA 4X / IP66.
- Raccordez les fils d’entrée de processus, les lignes de sortie de contrôle et les lignes d’alimentation AC ou DC aux borniers arrière conformément au schéma de câblage.
- Connectez un câble de terre de protection (PE) dédié à faible impédance à la cosse de mise à la terre principale du châssis avant de mettre sous tension.
