Description du produit

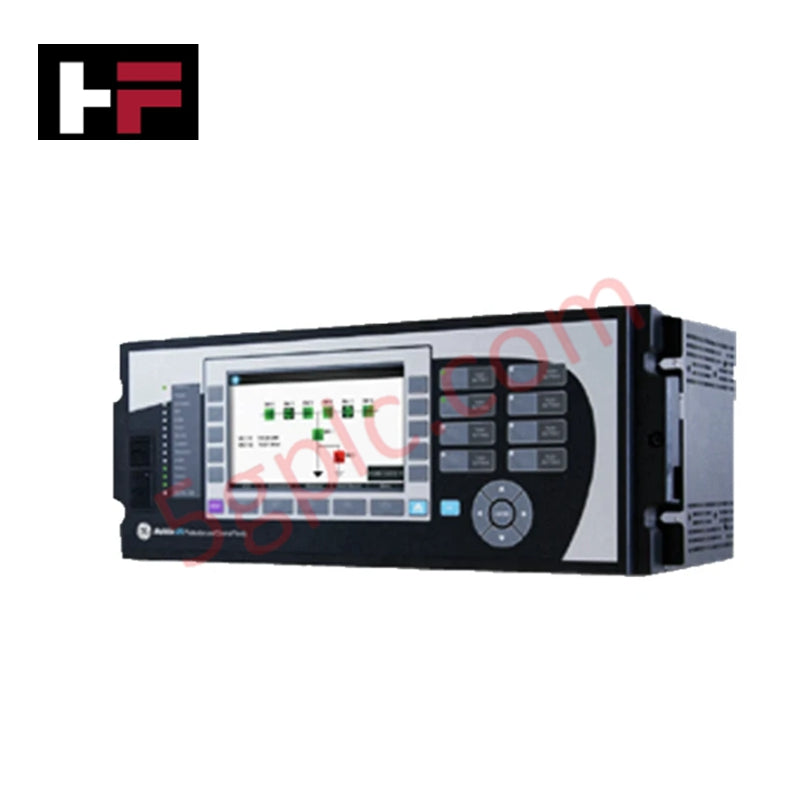

Le M60 est un modèle phare de la famille Universal Relay (UR) de General Electric, spécialement conçu pour offrir une protection, un contrôle et une automatisation complets des moteurs à induction et synchrones triphasés de taille moyenne à grande. Contrairement aux relais moteurs basiques, le M60 intègre un traitement numérique du signal à haute vitesse pour fournir une modélisation thermique sophistiquée, garantissant que les moteurs fonctionnent dans des limites sûres tout en maximisant la disponibilité des processus. C’est une solution idéale pour les applications critiques où les arrêts imprévus entraînent des pertes financières importantes.
Au cœur du M60 se trouvent des modèles thermiques avancés qui prennent en compte le chauffage causé par les courants de séquence négative et les charges cycliques. L’appareil offre de nombreux éléments de protection basés sur le courant, la tension et la fréquence, ainsi que des fonctionnalités spécialisées telles que la protection différentielle du stator et la détection de barres de rotor cassées. Grâce à son architecture modulaire d’entrées/sorties et à son support des communications peer-to-peer à haute vitesse, le M60 s’intègre parfaitement dans les environnements industriels modernes et connectés.
Spécifications techniques détaillées
-
Éléments de protection moteur : Surcharge thermique (49), Différentiel stator (87M), Surintensité phase et terre (50/51), Sous-courant (37) et protection contre le blocage du rotor.
-
Protection tension & fréquence : Sous-tension (27), Surtension (59), Sous-fréquence (81U) et inversion de phase (47).
-
Surveillance & diagnostics : Détection de barres de rotor cassées, surveillance de la température des roulements (via entrées RTD) et supervision des démarrages (démarrages par heure, temps entre démarrages).
-
Modèle thermique : Modélisation thermique dynamique avancée avec biais pour RTD, déséquilibre et constantes de temps de refroidissement.
-
Fonctions de contrôle : Démarrage à tension réduite, contrôle moteur à deux vitesses et logique de démarrage autotransformateur / étoile-triangle.
-
Entrées courant : Entrées secondaires CT 1A ou 5A (sélectionnable par logiciel).
-
Entrées tension : Entrées VT standard pour la surveillance du bus et de la ligne (jusqu’à 300 V AC).
-
Support RTD : Jusqu’à 12 entrées RTD programmables pour la surveillance des températures du stator, des roulements et ambiante.
-
Protocoles de communication : IEC 61850, Modbus TCP/IP, DNP 3.0 et Ethernet/IP.
-
Tolérance environnementale : Plage de fonctionnement de -40°C à +85°C avec revêtement conforme G3 en option pour atmosphères corrosives.
-
Enregistrement des données : Oscillographie haute résolution (jusqu’à 64 échantillons par cycle) et journalisation complète des événements.
Scénarios d’application typiques
-
Infrastructure pétrole & gaz : Protection des compresseurs haute puissance et des pompes d’injection d’eau.
-
Exploitation minière : Gestion des entraînements de convoyeurs, broyeurs et grands ventilateurs de ventilation.
-
Traitement de l’eau : Contrôle et protection des pompes haute capacité à haute élévation.
-
Production d’énergie : Protection auxiliaire des moteurs pour les pompes d’alimentation de chaudières et les systèmes de refroidissement par eau.
Questions fréquemment posées
Le M60 prend-il en charge les moteurs à induction et synchrones ?
Oui, le M60 est suffisamment polyvalent pour protéger les moteurs à induction et peut être configuré avec des éléments spécialisés pour la protection des moteurs synchrones, y compris la surveillance du désynchronisme et du système d’excitation.
Comment le modèle thermique prend-il en compte le refroidissement du moteur ?
Le M60 utilise un modèle mathématique sophistiqué qui suit l’état thermique du moteur en fonctionnement comme à l’arrêt. Il permet différentes constantes de temps de refroidissement selon que les ventilateurs internes du moteur sont actifs ou que le moteur est à l’arrêt.
Le M60 peut-il communiquer avec des systèmes PLC tiers ?
Absolument. Avec le support de Modbus TCP et Ethernet/IP, le M60 s’intègre facilement dans les environnements PLC Allen-Bradley, Siemens et autres principaux pour la surveillance et le contrôle en temps réel.
