Détails du produit

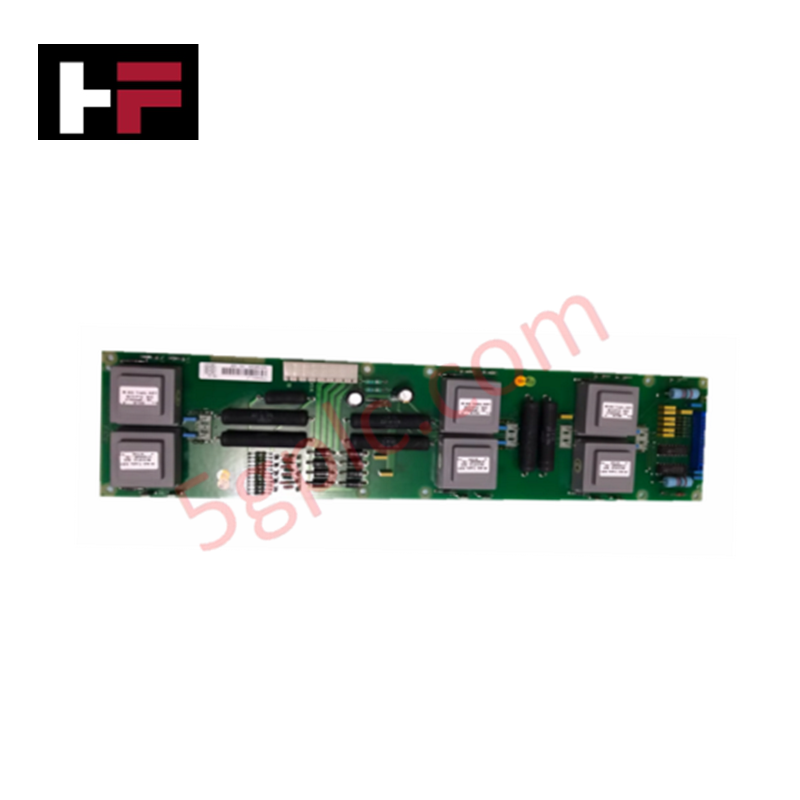

La ABB YXU 170E YT204001-JH, également référencée sous le nom de YXU 170E Carte de Contrôle, fonctionne comme un composant matériel dédié pour la commande des transformateurs d'impulsions dans les systèmes industriels d'excitation et de synchronisation de puissance.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | YXU 170E YT204001-JH |
| Marque | ABB |
| Origine | Suède (SE) |
| Poids | 0,82 kg |
| Dimensions | Dimensions standard des cartes PCB enfichables internes au sous-rack |
| Température de fonctionnement | 0 à +60 °C, ambiance intérieure standard de l’armoire |
| Consommation électrique | Consommation logique correspondant à la charge du circuit de commande d’impulsions |
| Noyau fonctionnel | Circuit d’interface du transformateur d’impulsions |
| Classe de taille de châssis | Pièces de rechange |
| Environnement | Produit hors du champ d’application de la directive DEEE |
Synchronisation Déterministe du Sous-système et Évolutivité de la Densité E/S
La carte ABB YXU 170E YT204001-JH réalise une distribution rapide des impulsions de commutation à travers des circuits dédiés de tir de thyristors ou de portes. La géométrie des pistes électroniques est conçue pour s’interfacer directement avec les contrôleurs maîtres via des réseaux déterministes Profinet / EtherNet/IP, limitant le jitter de transmission des signaux à une fraction de milliseconde. Lors des ajustements d’évolutivité de la densité E/S multi-racks, le routage physique des pistes à l’intérieur de la carte maintient une isolation statique, évitant les interférences électromagnétiques dans les zones internes du bus de fond de panier. Cette isolation architecturale physique garantit des métriques constantes de compatibilité du firmware en empêchant les pics de tension externes sur les portes de champ de corrompre les registres mémoire actifs du traitement.
Questions Fréquemment Posées
Q : La carte YXU 170E YT204001-JH supporte-t-elle le remplacement à chaud (hot-swap) en charge ?
R : Non. Les composants du circuit d’impulsion de tir disposent de liaisons directes à haute vitesse vers les drivers de porte sans barrières isolantes à semi-conducteurs sur les broches de connexion. L’alimentation de la ligne d’entrée de l’ensemble du convertisseur ou segment de rack doit être isolée avant de retirer ou d’insérer cette carte afin d’éviter d’endommager le réseau du transformateur d’impulsions.
Q : Comment est vérifiée la mise à la terre physique du circuit de commande d’impulsions ?
R : La configuration du plan de masse repose sur des doigts de connexion à faible impédance intégrés dans les rails de retenue du sous-rack. Le châssis métallique doit être relié à la barre de terre centrale de l’armoire pour assurer un rapport nominal de rejet des bruits.
Consignes d’Installation sur Site
- Coupez l’alimentation et verrouillez tous les disjoncteurs d’entrée localisés avant de commencer les opérations d’échange de carte.
- Mettez-vous à la terre en utilisant un bracelet antistatique calibré relié directement à l’acier non peint du châssis.
- Faites glisser la carte de contrôle le long des rails d’alignement mécaniques à l’intérieur du boîtier du sous-rack jusqu’à ce que les connexions de bord s’emboîtent parfaitement avec l’interface réceptrice interne.
- Fixez les attaches mécaniques de retenue à la structure du rail avant pour éviter tout déplacement causé par les vibrations basse fréquence de l’installation.
