Détails du produit

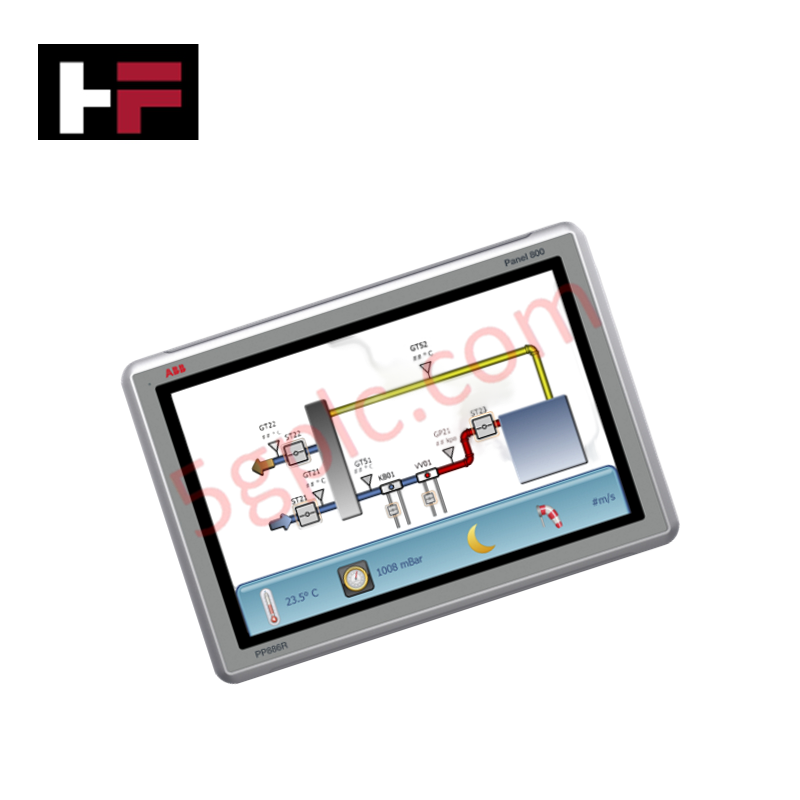

Le ABB PP886R 3BSE092985R1, également référencé sous le nom de PP886R Touch Panel, fonctionne comme un composant matériel dédié à la visualisation de l'interface homme-machine et aux actions de contrôle opérateur au sein des réseaux Panel 800.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PP886R 3BSE092985R1 |
| Marque | ABB |
| Origine | USA / approvisionnement standard Europe |
| Poids | 4,1 kg |
| Dimensions | 410 mm x 286 mm x 73 mm (Découpe : 394 mm x 270 mm) |
| Température de fonctionnement | -30 à +70 °C |
| Consommation électrique | 18 W |
| Taille de l'écran | 15,4 pouces |
| Résolution | 1280 x 800 pixels (16:10) |
| Type d'affichage | TFT-LCD avec rétroéclairage LED |
| Luminosité | 450 cd/m² |
| Type d'écran tactile | Résistif |
| Processeur | ARM9 (800 MHz) |
| Mémoire principale | 1 Go |
| Stockage externe | 1 emplacement carte SD (SDHC supporté) |
| Ports Ethernet | 1 x 10/100 Base-T (RJ45 blindé) |
| Ports USB | 2 x USB 2.0 (maximum 500 mA par port) |
| Ports série | 1 x RS232, 1 x RS422/485 |
| Type de montage | Montage en panneau, VESA |
| Indice de protection | IP66 (avant), IP20 (arrière) |
Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle de la densité E/S
Le ABB PP886R 3BSE092985R1 utilise un processeur ARM9 intégré exécutant les communications en temps réel à travers des architectures de contrôleurs distribués. Le lien Ethernet RJ45 blindé relie les registres de données internes aux réseaux déterministes Profinet / EtherNet/IP, garantissant des cycles de rafraîchissement constants des variables HMI même en cas de forte charge réseau. Lors de l’extension du système, le panneau permet une mise à l’échelle locale de la densité E/S en modifiant les cartes d’allocation des tags internes dans l’environnement projet. La modification sur le terrain des mappages de protocoles n’affecte pas la compatibilité de la mémoire flash du firmware de base, maintenant une séparation stable des limites mémoire sous charge opérationnelle multi-canaux continue.
Questions fréquemment posées
Q : Quelles sont les limites de puissance continue et les métriques de protection interne pour l’interface d’alimentation 24 VDC ?
R : Le panneau fonctionne sur une boucle d’alimentation nominale consommant 18 W. Les circuits de gestion d’alimentation internes ne supportent pas le hot-swapping ni la manipulation active de la ligne sous tension. Débrancher la prise principale sous charge active peut provoquer des transitoires de tension susceptibles de compromettre les cartes logiques internes.
Q : Comment le panneau gère-t-il les dispositifs de mémoire externes aux limites extrêmes de basse température ?
R : Le slot carte SDHC embarqué et les deux ports USB 2.0 restent fonctionnels sur toute la plage de fonctionnement de -30 à +70 °C. Cependant, les supports physiques insérés doivent être des unités de stockage industrielles testées pour correspondre aux seuils spécifiques de basse température afin d’éviter les erreurs de temporisation en lecture/écriture des données.
Consignes d’installation sur site
- Découpez l’ouverture de montage selon les dimensions spécifiées de 394 mm x 270 mm, en veillant à ce que tous les bords de la découpe soient ébavurés et lisses.
- Vérifiez que le joint d’étanchéité intégré est correctement positionné dans sa rainure sur la façade avant avant d’insérer le matériel dans la découpe du boîtier.
- Serrez toutes les vis des supports de montage en panneau selon un motif croisé séquentiel pour répartir uniformément la pression sur le joint compressé et maintenir l’intégrité de l’étanchéité environnementale IP66 avant.
- Reliez un fil de terre cuivre dédié à faible impédance depuis la vis de mise à la terre du châssis arrière jusqu’à la barre de terre principale de l’armoire pour atténuer les interférences EMI industrielles.
