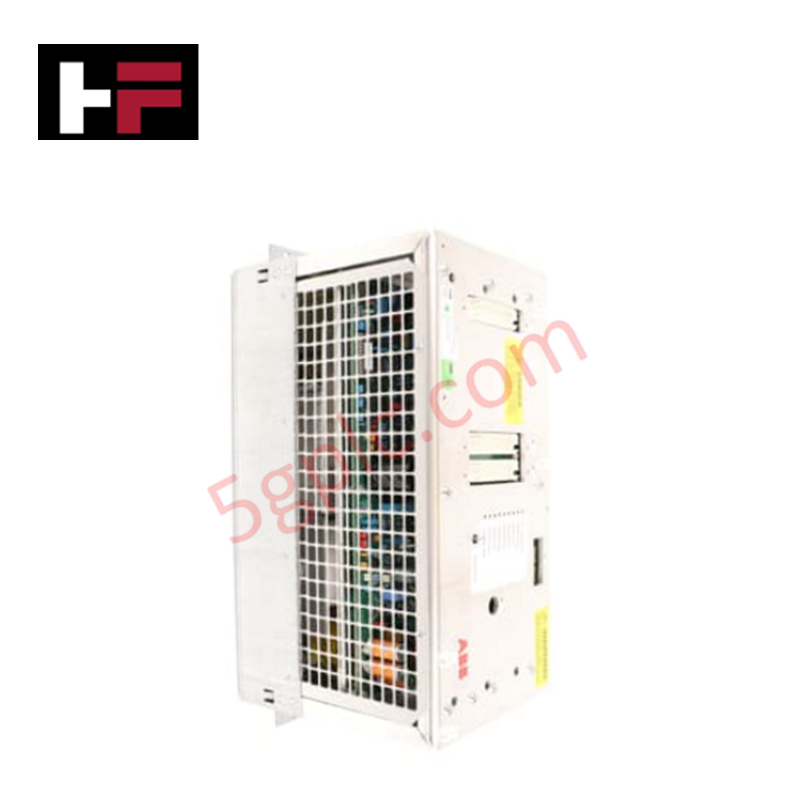

ABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleauABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleauABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleau
ABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleau
ABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleau
ABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleau

ABB PFSA 140 3BSE006503R1 unité d’alimentation de rouleau


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : PFSA 140 3BSE006503R1

TYPE DE PRODUIT : Blocs d’alimentation

FOURNISSEUR DU PRODUIT : ABB


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

L’ABB PFSA 140 3BSE006503R1, également référencé comme unité d’alimentation de rouleau PFSA 140, est un composant matériel dédié à l’excitation à courant constant et à la distribution de la puissance d’excitation dans les systèmes Pressductor de détection et de mesure de tension. Alimenté par un étage de sortie fonctionnant à 2 kHz avec une capacité maximale de 1 kW, le module fournit deux sorties à courant constant de 2x 2x 1.2 A directement aux transducteurs des capteurs de force de bande.

Spécifications matérielles

Paramètre Spécification
Modèle PFSA 140 (3BSE006503R1)
Marque ABB
Origine États-Unis / Suède
Type de produit Unités d’alimentation
Fréquence d’excitation 2 kHz
Puissance de sortie maximale 1 kW
Courant de sortie nominal 2x 2x 1.2 A (courant constant)
Poids net 23.3 kg
Dimensions Encombrement standard du sous-rack / boîtier Pressductor
Température de fonctionnement 0 à +55 deg C (température ambiante du boîtier standard)
Consommation électrique Dissipation maximale de 1 kW à pleine charge

Vitesse de communication du bus de fond de panier et exécution déterministe

L’unité d’alimentation s’interface directement avec l’électronique de traitement via des canaux de communication à vitesse élevée du bus de fond de panier afin de fournir des diagnostics d’état en temps réel et un retour de régulation du courant. La logique d’alimentation interne maintient une temporisation réseau déterministe et une mise à l’échelle du courant constant sans dérive. La compatibilité de la mémoire flash du micrologiciel intégré garantit la synchronisation de l’étalonnage des paramètres lors des mises à jour du contrôleur système, sans perturber la fréquence porteuse d’excitation de 2 kHz.

Foire aux questions

Q : Comment la dissipation thermique est-elle gérée compte tenu du poids de 23.3 kg et de la capacité de sortie de 1 kW ?

A : Le châssis utilise des dissipateurs thermiques en aluminium renforcés, conçus pour une installation en armoire avec convection naturelle ou forcée ; un dégagement suffisant doit être maintenu au-dessus et au-dessous du boîtier afin d’assurer une circulation d’air verticale.

Q : Quelles précautions sont nécessaires lors du raccordement des sorties à courant constant de 2x 2x 1.2 A ?

A : Tout le câblage des transducteurs doit être installé et les vis des bornes complètement serrées avant la mise sous tension de l’unité, afin d’éviter les transitoires inductifs à haute tension sur les boucles en circuit ouvert.

Directives d’installation sur site

  1. Montage du boîtier : Fixez solidement l’unité de 23.3 kg à l’aide de boulons renforcés fixés à la plaque arrière de l’armoire, en veillant à assurer un support structurel adapté à son poids.
  2. Mise à la terre : Raccordez un conducteur de terre en cuivre dédié à la borne principale de mise à la terre du châssis afin d’établir la mise à la terre du blindage et de réduire les interférences électromagnétiques sur les lignes de sortie de 2 kHz.
  3. Câblage des transducteurs : Acheminez le câblage d’excitation à courant constant dans des câbles blindés à paires torsadées, physiquement séparés des câbles d’alimentation CA haute tension et des conduits d’entraînement des moteurs.
  4. Isolation de la ligne d’entrée : Assurez-vous que les alimentations principales sont hors tension et consignées avant de raccorder les câbles d’alimentation entrants aux bornes de l’unité d’alimentation.
