Détails du produit

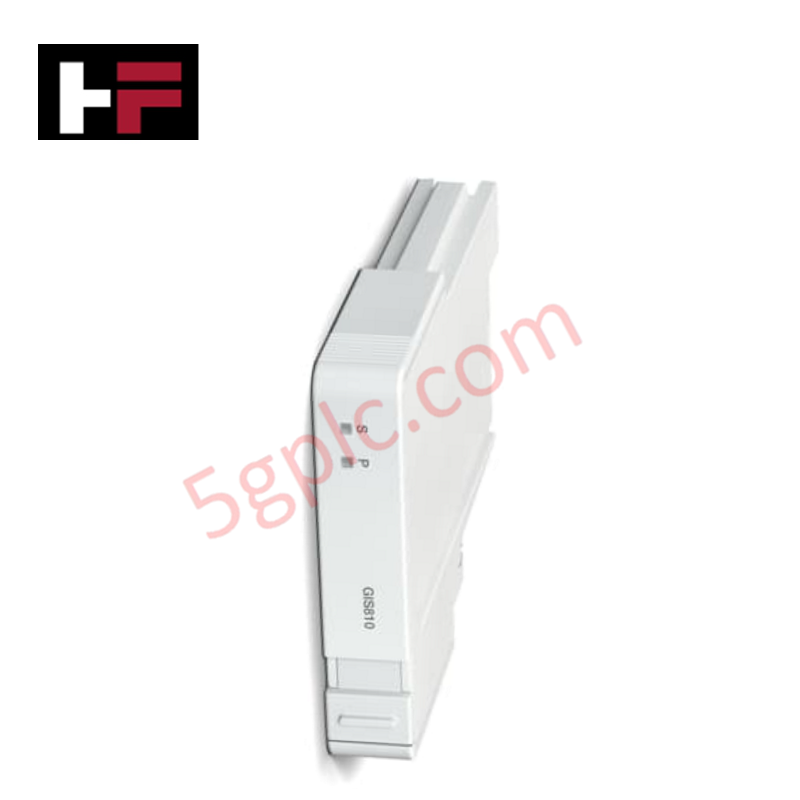

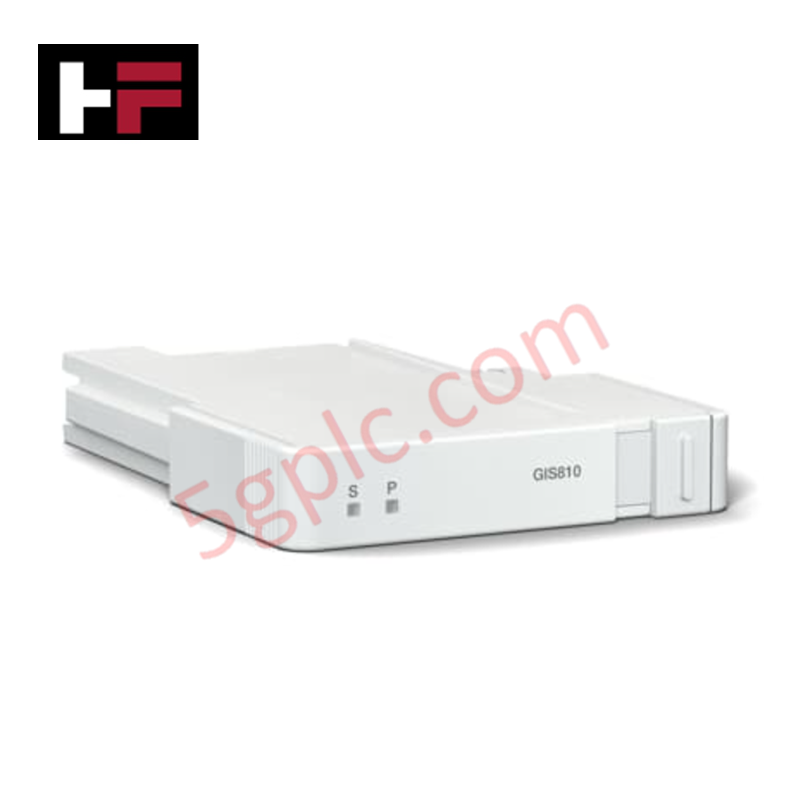

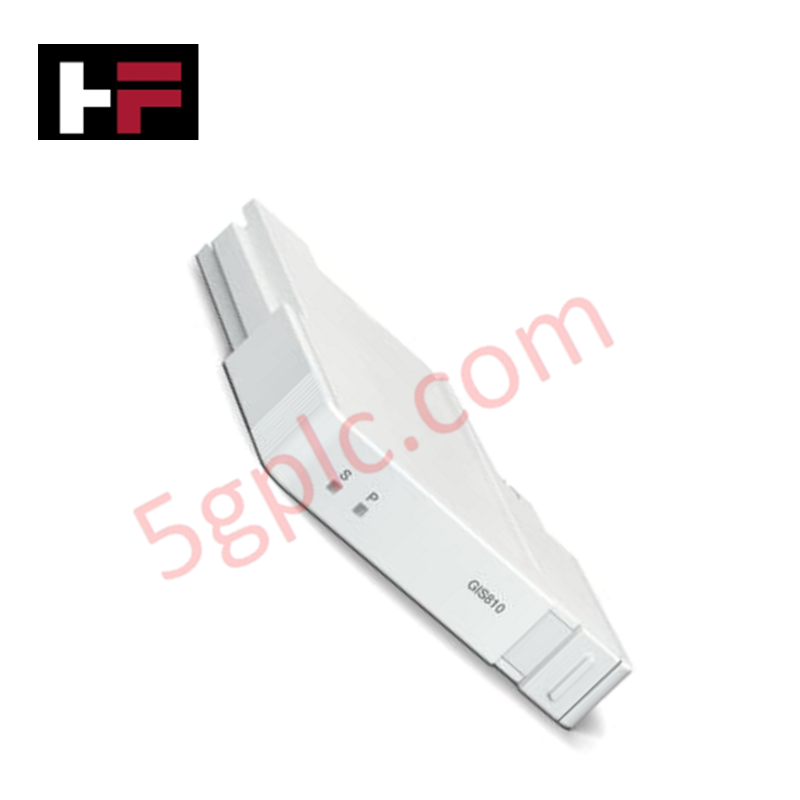

Configuré pour une exécution physique à haute densité des signaux dans les systèmes de sous-rack Select I/O, le ABB GIS810 3BSE078740R1 (GIS810 Module I/O générique) fournit une exécution physique/électrique directe pour le traitement de canaux multi-paramètres.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | GIS810 3BSE078740R1 |
| Marque | ABB |
| Origine | Suède / Suisse |
| Poids | 76 g (base incluse) |
| Dimensions | 77,9 mm (largeur) x 108 mm (profondeur) x 15,8 mm (hauteur) |
| Température de fonctionnement | -40 à +70 °C (stockage : -40 à +85 °C) |
| Consommation électrique | 0,4 W dissipation maximale |
| Type de produit | Modules I/O génériques |
| Protocole HART | Pris en charge |
| Séquence d'événements (SOE) | Pris en charge |
| Redondance matérielle | Pris en charge |
| Capacité de Hot Swap | Oui |
| Indice d'intégrité élevé | Non |
| Restrictions d'altitude | -1000 à 5000 m (restrictions applicables) |
| Humidité relative | 5 % à 95 %, sans condensation |
| Degré de pollution | Degré de pollution 2 selon IEC 60664-1 |
| Installation en zone dangereuse | Certifié pour emplacements / zones dangereuses |
Réseaux déterministes Profinet / EtherNet/IP et montée en densité I/O
La carte d’interface traite en temps réel les valeurs de cartographie des dispositifs à travers l’assemblage du sous-rack, en maintenant des intervalles de synchronisation stricts sans réduire la vitesse de communication du bus de fond de panier. L’architecture prend en charge des options rapides de montée en densité I/O sur le bloc Select I/O tout en mettant à jour les variables numériques et les trames de données HART intégrées. Le moteur de cartographie interne synchronise les journaux de canaux parallèles avec les protocoles de communication déterministes, protégeant les blocs de données et vérifiant les profils de compatibilité du firmware flash à travers les boucles de traitement terrain actives.
Questions fréquemment posées
Q : Quels boucles de diagnostic sont exécutées pendant l’exécution active pour tracer les erreurs dans le module GIS810 ?
R : Le module exécute simultanément une supervision matérielle interne, une supervision continue du bus de communication et une supervision interne indépendante de l’alimentation. Toute déviation déclenche les registres d’état du module et cartographie les données de défaut technique vers le bloc réseau supérieur.
Q : Existe-t-il des restrictions opérationnelles ou des délais lors d’une procédure de hot-swap en ligne ?
R : Le GIS810 supporte l’insertion et l’extraction hot-swap en ligne sous conditions d’alimentation active du fond de panier. Lorsqu’il est déployé en configuration paire redondante, la réplication de l’état matériel assure une perte de signal nulle et aucune perturbation de latence dans la boucle de processus réseau active pendant l’échange physique.
Consignes d’installation sur le terrain
- Engagement du châssis : Insérez le module dans la glissière de base Select I/O désignée jusqu’à ce que l’interface multi-broches du fond de panier soit alignée. Serrez les mécanismes de verrouillage structurels pour assurer le verrouillage mécanique et la continuité électrique.
- Séparation de la mise à la terre de l’écran : Raccordez les extensions d’écran de boucle des dispositifs terrain au rail de mise à la terre dédié du coffret. Maintenez des chemins structurels isolés pour éviter que les courants de terre n’affectent les lignes de signal 4-20 mA HART.
- Confinement en zone dangereuse : Pour les installations à l’intérieur de zones dangereuses certifiées, vérifiez que la structure extérieure du coffret correspond ou dépasse les règles locales de protection contre les explosions avant d’appliquer les boucles actives 24 VDC.
