Détails du produit

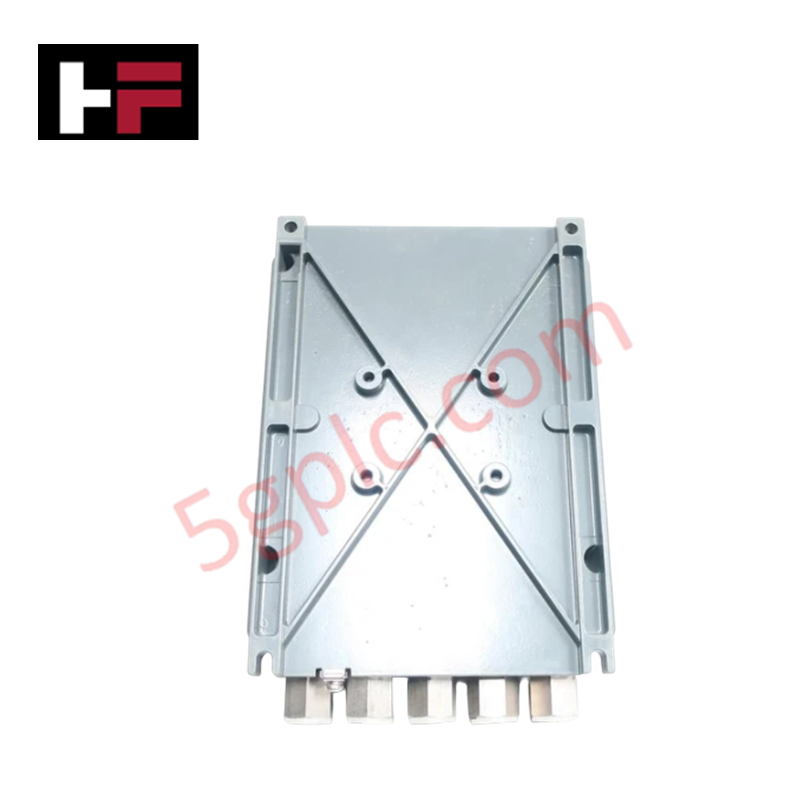

Configuré pour mesurer avec précision le débit en ligne de liquides conducteurs dans les réseaux de procédés industriels, le ABB FSM4000 (transmetteur de débitmètre électromagnétique FSM4000) assure un traitement direct des signaux physiques et électriques. Le matériel traite les signaux de force électromotrice induite générés par le déplacement du fluide dans un champ magnétique appliqué, convertissant directement la vitesse volumétrique en sorties de courant continues de 4-20 mA, en trains d’impulsions haute fréquence et en vecteurs de communication numérique HART, sans pièces mécaniques mobiles.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FSM4000 |
| Marque | ABB |
| Diamètre nominal | DN 3 à DN 1000 (1/10 po à 40 po) |
| Raccordement au procédé | Brides conformes aux normes DIN, ASME ou JIS |
| Plage de mesure de la vitesse | 0,1 m/s à 10 m/s |
| Précision de mesure | Standard : ±0,5 % de la valeur mesurée ; en option : ±0,2 % avec étalonnage |
| Température de fonctionnement (ambiante) | -20 °C à +60 °C (-4 °F à +140 °F) |
| Température du fluide | -25 °C à +180 °C (-13 °F à +356 °F) |
| Pression maximale du procédé | Jusqu’à 40 bar (580 psi) |
| Alimentation électrique | 85-260 V CA (50/60 Hz) ou 20-55 V CC |
| Consommation électrique | 15 W max. |
| Sorties de signal | 4-20 mA, impulsions, protocole HART |
| Matériaux des électrodes | Acier inoxydable 1.4571, Hastelloy C ou titane |
| Matériaux du revêtement intérieur | PTFE, PFA ou caoutchouc dur |
| Origine | Allemagne |
| Dimensions | Entraxe de bride industriel standard selon la taille DN |
| Poids | Dépend de la taille nominale (par ex. environ 7,5 kg pour un modèle DN 50) |
Vitesse de communication du bus de fond de panier et intégration des protocoles
L’architecture de l’ABB FSM4000 intègre des circuits de conditionnement des signaux déterministes configurés pour maintenir une vitesse de communication rigoureuse sur les réseaux de terrain HART et les interfaces de bus intégrées. La compatibilité avec la mémoire flash du micrologiciel garantit la conservation permanente des paramètres d’étalonnage dans la mémoire non volatile embarquée lors d’interruptions totales de l’alimentation. Le module interne de traitement du transmetteur exécute en continu des cycles d’excitation de la bobine du capteur, filtrant le bruit haute fréquence du procédé tout en transmettant les données de vitesse en temps réel aux contrôleurs DCS principaux, avec une stabilité de conversion inférieure à la milliseconde.
Foire aux questions
Q : Quelle est l’impédance de boucle maximale admissible pour la borne de sortie 4-20 mA HART ?
R : La boucle de sortie de courant prend en charge une résistance de charge externe maximale déterminée par la tension d’alimentation, généralement jusqu’à 750 ohms dans des conditions de fonctionnement standard à 24 V CC, garantissant l’intégrité du signal sur les longues liaisons de câblage de terrain.
Q : Quel est l’impact du bruit de ligne sur le circuit d’excitation et le temps de réponse de la sortie ?
R : Le transmetteur utilise une excitation numérique de la bobine à double fréquence et filtrée. Les composantes de bruit haute fréquence sont atténuées en interne, ce qui maintient un temps de réponse de sortie inférieur à 100 ms sans dégrader la précision de mesure étalonnée de ±0,2 %.
Q : Le module convertisseur de signal peut-il être remplacé à chaud lorsque le capteur de terrain reste sous pression de procédé ?
R : Le boîtier du transmetteur électronique permet le remplacement sur site de l’ensemble de la carte de traitement, à condition d’isoler l’alimentation avant de déconnecter le module. La pression du procédé à l’intérieur du corps du capteur en ligne ne pénètre pas dans le boîtier électronique isolé.
Directives d’installation sur site
Le déploiement sur site du transmetteur de débit nécessite le respect de procédures strictes de mise à la terre mécanique et électrique :
- Exigences relatives aux tronçons droits : Maintenez une longueur minimale de conduite droite correspondant à 5 diamètres de conduite (5D) en amont et à 3 diamètres de conduite (3D) en aval de la face de bride du transmetteur afin d’éliminer les turbulences du profil d’écoulement.
- Couple et alignement des brides : Alignez concentriquement les brides des conduites à raccorder. Serrez les boulons de bride en croix selon les limites de couple spécifiées afin d’éviter toute contrainte mécanique non uniforme sur les revêtements en PTFE/PFA.
- Mise à la terre équipotentielle : Reliez des tresses de mise à la terre dédiées du boîtier du capteur directement aux anneaux de mise à la terre en contact avec le fluide ou aux brides métalliques adjacentes. Veillez à ce que l’impédance de terre reste inférieure à 2 ohms afin d’établir une référence propre à tension nulle.
- Blindage des câbles : Acheminez séparément le câblage des signaux 4-20 mA HART et des impulsions dans des conduits métalliques mis à la terre, à distance des variateurs de moteurs CA haute tension. Raccordez les blindages des câbles en un seul point, uniquement du côté de l’armoire de commande.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
