Détails du produit

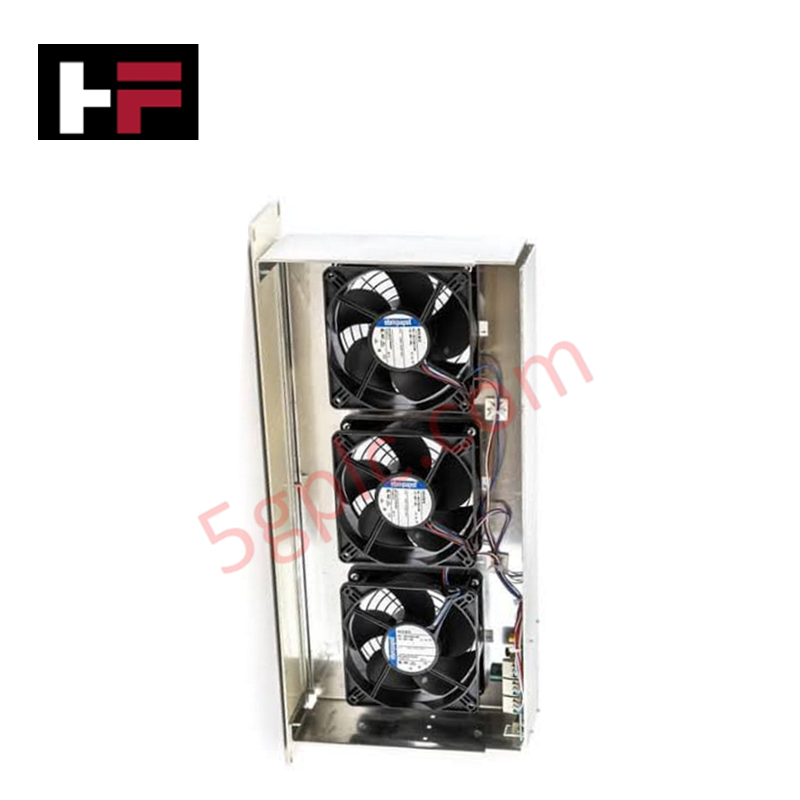

Le ABB DSRC 113 52820083-LF, également référencé sous le nom de DSRC 113 Fan Unit, fonctionne comme un composant matériel dédié à la gestion thermique par air forcé dans les boîtiers de châssis d'automatisation industrielle. L'unité exécute directement les séquences physiques de dissipation de chaleur en actionnant les assemblages de ventilateurs internes via une alimentation électrique de 24 VDC.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DSRC 113 |
| Marque | ABB |
| Numéro de pièce | 52820083-LF |
| Numéro de pièce d’échange | 7650 055-357 |
| Origine | Suède |
| Poids | 3,710 kg net / 3,710 kg brut |
| Dimensions | Format standard de boîtier sous-rack industriel |
| Température de fonctionnement | 0 à +60 °C (base standard pour le matériel de refroidissement du boîtier) |
| Consommation / alimentation électrique | 24 VDC typique |
| Complément de composants | 1x DSRC 001 (52820090-A), 3x ventilateurs (6480096-9), 1x fusible (56722011-17) |
| Option d’accessoire | 1x filtre à air (3BSC930057R1) |
Réseaux déterministes & compatibilité du firmware
L’unité établit un suivi local du circuit pour maintenir la stabilité opérationnelle interne du sous-rack. Contrairement aux modules informatiques actifs traitant des données via des réseaux déterministes Profinet / EtherNet/IP, ce matériel régule les paramètres physiques de la vitesse de l’air sans exécuter d’instructions logicielles de haut niveau. Les connexions terminales internes maintiennent des métriques de conformité électrique directe afin de préserver les licences de vitesse de communication du bus backplane entre les cartes informatiques adjacentes tout en assurant une intégration immédiate du cadre matériel lors des ajustements de compatibilité du firmware.
Questions fréquemment posées
Q : Peut-on remplacer individuellement les ventilateurs internes pendant le fonctionnement du système ?
R : Non. Les règles de disposition du sous-rack S500/Advant exigent que l’entretien des sous-composants internes comme les ventilateurs 6480096-9 nécessite l’isolation de la ligne d’alimentation 24 VDC pour éviter les courts-circuits transitoires ou les blessures causées par les éléments rotatifs mécaniques.
Q : Quel paramètre de protection le fusible interne 56722011-17 applique-t-il ?
R : Le fusible intégré sert de seuil de suppression de surintensité sur le bus d’alimentation 24 VDC entrant, isolant la carte terminale DSRC 001 interne si un moteur de ventilateur rencontre une condition de blocage du rotor.
Q : Le filtre à air 3BSC930057R1 est-il obligatoire pour un fonctionnement standard ?
R : Le filtre à air est un composant optionnel conçu pour une utilisation dans des environnements à forte concentration de particules afin de limiter l’accumulation de débris sur les limites des cartes électroniques actives adjacentes.
Consignes d’installation sur site
- Glissez l’ensemble dans la fente désignée du plateau du boîtier, en vérifiant l’alignement structurel avec les canaux de montage principaux avant de finaliser la fixation mécanique.
- Connectez les lignes d’alimentation aux 24 VDC en respectant strictement les conventions de polarité pour éviter toute inversion du profil de distribution du flux d’air.
- Assurez une séparation physique d’au moins 100 mm entre les fils d’alimentation DC et les lignes AC haute tension afin de réduire les couplages de bruit inductif.
- Effectuez des inspections mensuelles de l’élément de filtre à air optionnel pour prévenir les blocages susceptibles de réduire les débits volumiques convectifs en dessous du seuil spécifié.
