Détails du produit

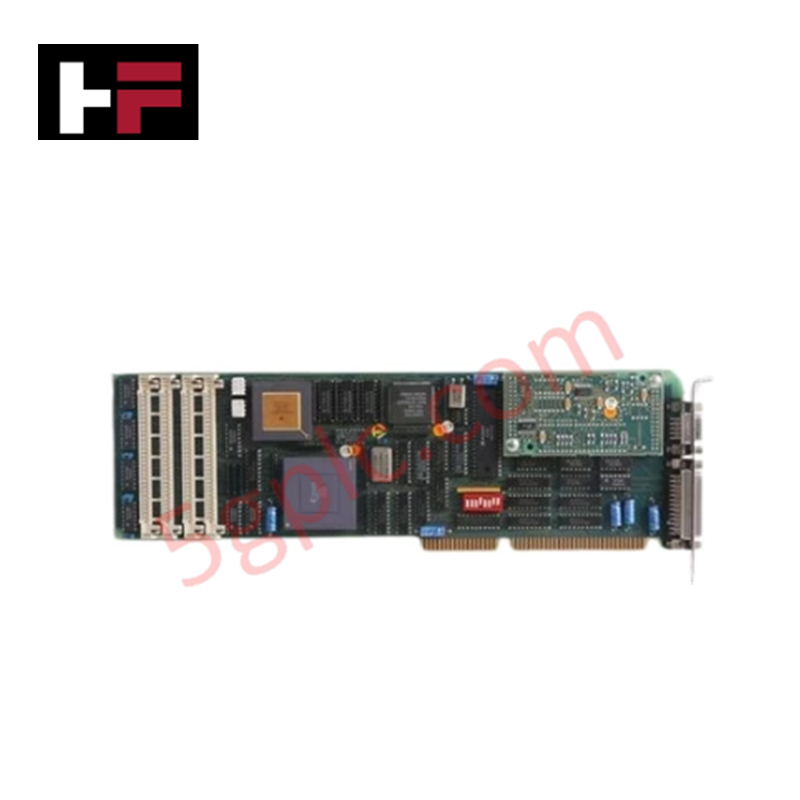

La ABB DSPU131 3BSE000355R1, également répertoriée sous le nom de carte d’interface MA200 DSPU131, est un composant matériel dédié à l’interface des signaux du sous-rack à grande vitesse et au traitement du bus au sein des plateformes d’automatisation ABB MasterPiece 200 (MA200). L’ensemble traite les échanges de données numériques et analogiques entre les unités de processeur hôtes et les sous-racks d’E/S locaux, en assurant en continu l’arbitrage du bus et la transformation des signaux sur les lignes du fond de panier, sans délai de propagation induit par le logiciel.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DSPU131 (3BSE000355R1) |
| Marque | ABB |
| Origine | Suède (SE) / Allemagne (DE) |
| Poids | 0,42 kg (net / brut) |
| Dimensions | Pas de module de sous-rack standard MasterPiece 200 |
| Température de fonctionnement | 0 °C à +55 °C |
| Consommation électrique | Alimentation du bus de fond de panier 5 VDC, 8 W max. |
| Type d’interface | Interface de bus de sous-rack MasterPiece MA200 |
| Code tarifaire | 85389091 |
Vitesse de communication du bus de fond de panier et architecture de l’interface
La carte d’interface DSPU131 utilise des émetteurs-récepteurs de bus au niveau matériel, conçus pour maximiser la vitesse de communication du bus de fond de panier dans la structure en rack MasterPiece 200. Des circuits logiques intégrés valident les temporisations de transmission des signaux, garantissant la compatibilité avec la mémoire flash du firmware et la synchronisation déterministe des données avec les modules CPU centraux. Le matériel d’arbitrage des canaux supprime le bruit et la diaphonie sur les lignes de signal, permettant la communication de trames d’E/S haute densité tout en préservant l’intégrité du système pendant les cycles continus de scrutation du rack.
Foire aux questions
Q : L’insertion ou le retrait du module DSPU131 nécessite-t-il un arrêt complet du système ?
R : Oui. L’interface de fond de panier du MasterPiece 200 exige que l’alimentation du châssis de rack local soit isolée avant l’insertion ou le retrait du module afin d’éviter les dommages dus aux arcs électriques sur les connecteurs de bord du bus.
Q : Comment l’alimentation logique des circuits de traitement intégrés de la DSPU131 est-elle fournie ?
R : L’alimentation est prélevée directement sur le bloc d’alimentation interne du sous-rack via le connecteur d’interface du bus de fond de panier, en 5 VDC.
Q : Quelle méthode de mise à la terre est requise pour réduire le bruit de communication sur le bus d’interface MA200 ?
R : La carte électronique est mise à la terre directement par les rails de guidage du sous-rack et le plan de masse du fond de panier. Vérifiez que le châssis du bâti porte-cartes est relié au bus principal de terre du système, avec une impédance inférieure à 1 ohm.
Directives d’installation sur site
Le déploiement et le remplacement sur site de la carte d’interface nécessitent le respect des étapes standard d’installation des équipements électroniques industriels :
- Mise hors tension du système : isolez les arrivées d’alimentation principales du rack MasterPiece 200. Vérifiez la mise hors tension complète du bus de fond de panier avant de déverrouiller le matériel existant.
- Protection contre les décharges électrostatiques : portez un bracelet antistatique relié à la terre pendant toute manipulation de la carte. Conservez le module DSPU131 dans son sachet de protection conducteur jusqu’à son insertion immédiate.
- Alignement mécanique : alignez soigneusement les bords de la carte électronique avec les guides de carte du sous-rack. Faites glisser la carte vers l’intérieur jusqu’à ce que le connecteur de bord arrière entre en contact avec les broches du connecteur du fond de panier.
- Fixation finale : exercez une pression uniforme sur les poignées d’éjection du panneau avant jusqu’à l’insertion complète. Serrez les vis de maintien supérieure et inférieure du panneau afin de garantir une mise à la terre mécanique solide contre le châssis du rack.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
