Détails du produit

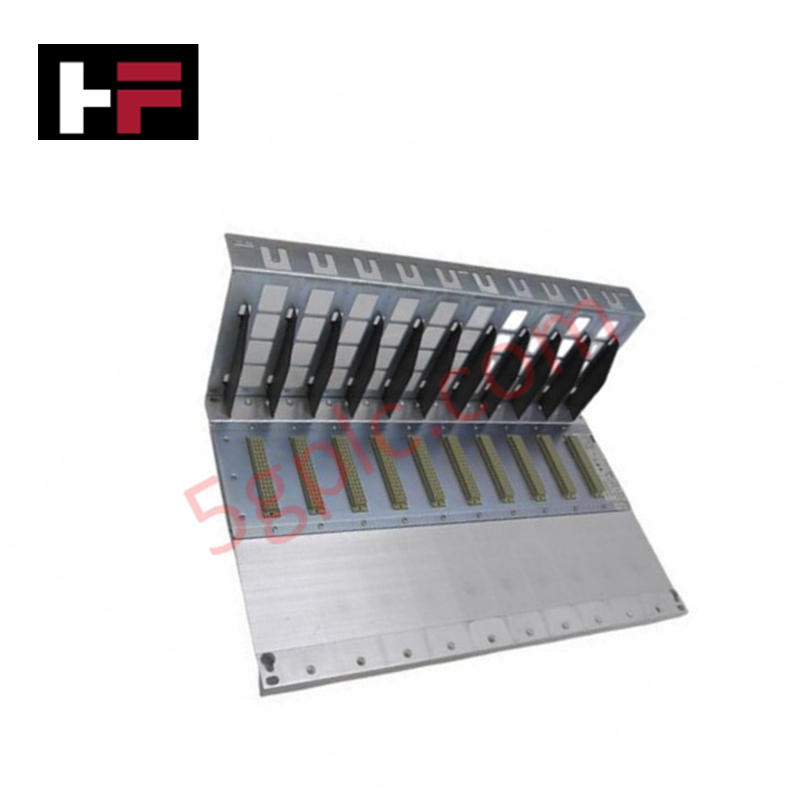

Le ABB 0369673M-EXC, également référencé comme le DRA 02 Rack de Module de Communication, fonctionne comme un composant matériel dédié pour le logement physique des modules et l’interconnexion des signaux sur le backplane au sein des réseaux de contrôle industriel.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DRA 02 (0369673M-EXC) |
| Marque | ABB |
| Origine | Origine de fabrication du matériel non spécifiée |
| Poids | Structure interne du châssis de référence |
| Dimensions | Empreinte d’infrastructure pour rack multi-emplacements |
| Température de fonctionnement | 0 à +60 °C, ambiance standard interne du boîtier |
| Consommation électrique | Distribution d’alimentation passive via les pistes du backplane |
| Capacité totale de slots | 10 emplacements pour modules |
| Type de produit | Racks de Modules de Communication |
Vitesse de Communication Déterministe sur le Bus Backplane Réseau
Le backplane structurel du ABB DRA 02 est conçu pour maintenir une vitesse de communication constante sur les 10 emplacements de modules. Les circuits intégrés sont optimisés pour les réseaux déterministes Profinet / EtherNet/IP, limitant le jitter et les pertes de paquets lors des séquences d’exécution multi-canaux. La disposition des pistes électriques réduit les interférences inter-canaux et le décalage de signal entre les cartes de communication insérées, respectant les tolérances standard de la couche physique nécessaires à la compatibilité simultanée des mises à jour firmware sur les nœuds de contrôle connectés.
Questions Fréquemment Posées
Q : Le backplane DRA 02 supporte-t-il l’insertion à chaud des modules de communication ?
R : Les capacités de remplacement des modules dépendent du type spécifique de module de communication inséré. Le châssis du rack fournit les broches physiques continues et les pistes, mais les procédures d’isolation de l’alimentation en amont doivent correspondre aux spécifications du manuel de la carte active.
Q : Comment est gérée la terminaison des segments du bus backplane dans la configuration à 10 emplacements ?
R : L’architecture passive s’appuie sur des réseaux de terminaison physique intégrés fixés directement aux limites du bus, empêchant les réflexions de signal et maintenant la stabilité des paquets de données réseau sur tous les emplacements occupés ou vides.
Consignes d’Installation sur Site
- Vérifiez que toutes les sources d’alimentation du système sont coupées avant de fixer l’assemblage du rack de modules sur les supports à l’intérieur de l’armoire de contrôle.
- Mettez à la terre le châssis métallique principal directement sur la barre de terre cuivre du terrain à l’aide d’une sangle de mise à la terre à faible impédance pour éliminer les interférences statiques parasites.
- Contrôlez l’alignement des broches physiques dans chacun des 10 emplacements avant l’insertion mécanique des cartes de communication.
- Maintenez un dégagement vertical adéquat au-dessus et en dessous de la rangée de racks pour éviter la stagnation thermique lors d’opérations continues à forte charge.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
