Détails du produit

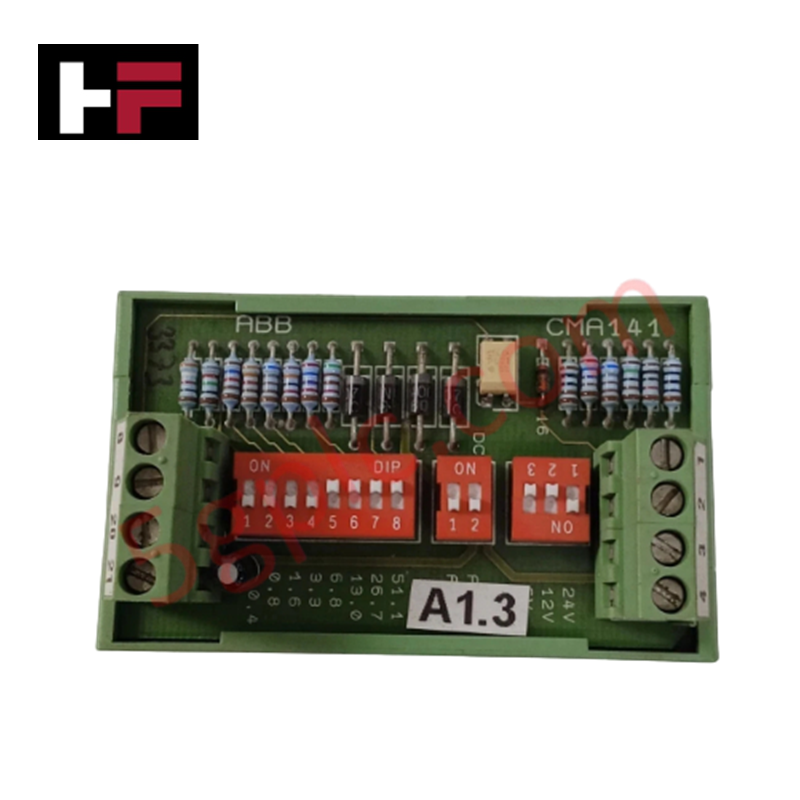

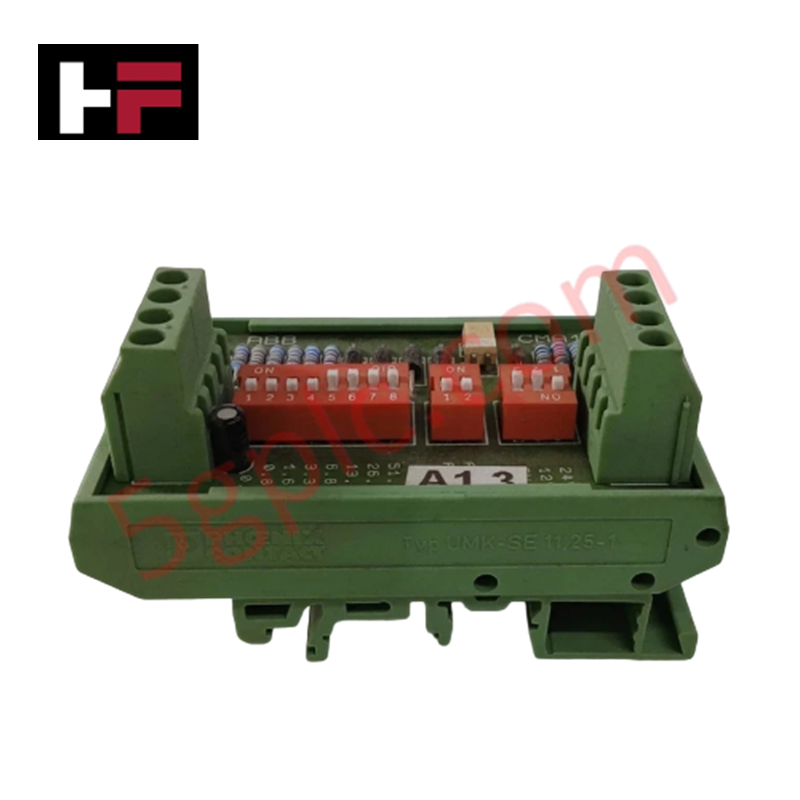

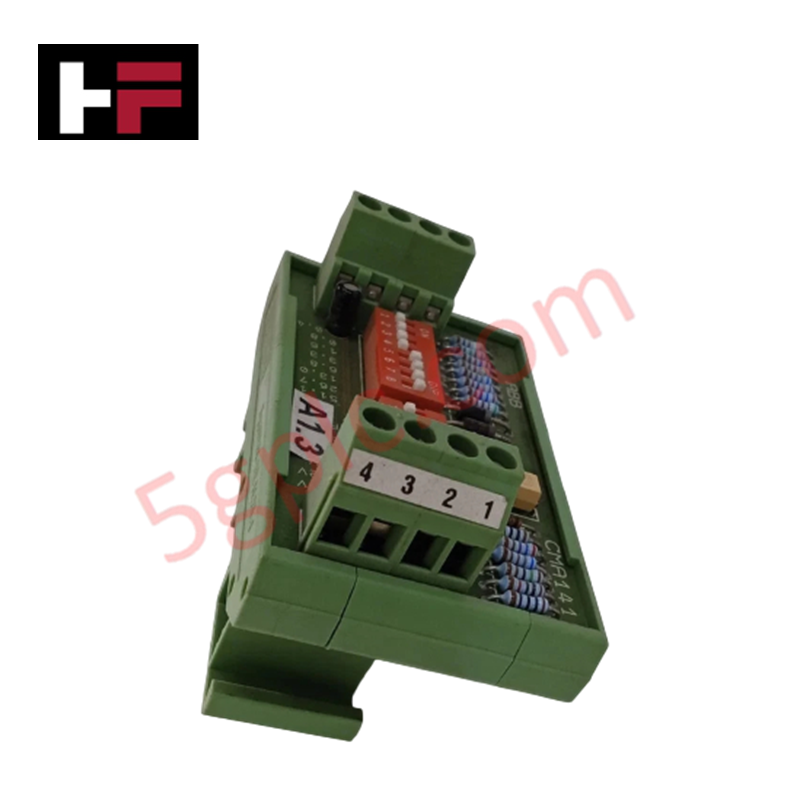

Le ABB CMA141, également référencé comme le Module de Bornes CMA141, fonctionne comme un composant matériel dédié à la consolidation du câblage des signaux discrets sur le terrain au sein des sous-ensembles d’E/S distribuées et des automates programmables industriels (API).
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CMA141 |
| Marque | ABB |
| Origine | Suède / Suisse |
| Poids | 0,45 kg |
| Dimensions | 178 mm (Hauteur) x 125 mm (Largeur) x 42 mm (Profondeur) |
| Température de fonctionnement | -20 à +60 °C |
| Consommation électrique | Bloc de connexion passif (aucune consommation interne) |
| Nombre de bornes | 16 points |
| Tension nominale maximale | 400 VAC / VDC |
| Courant nominal continu | 10 A maximum par piste de borne individuelle |
| Classe de protection | IP20 (protection contre les corps solides > 12 mm) |
| Configuration de montage | Montage standard sur rail DIN ou installation directe dans un coffret sous-panneau |
| Certifications | Conformité CE |
Réseaux Déterministes Profinet / EtherNet/IP et Évolutivité de la Densité d’E/S
Le bloc de routage passif agit comme couche d’interface mécanique pour les profils d’évolutivité à haute densité d’E/S, sécurisant les lignes de terminaison haute tension AC et DC en dehors des cartes processeur locales. En isolant les transitoires côté terrain et en distribuant des courants jusqu’à 10 A par point, le module permet une performance stable du backplane sans induire de variations thermiques ni de pics de bruit susceptibles de dégrader les réseaux déterministes Profinet / EtherNet/IP ou de provoquer des erreurs dans les registres d’état mémoire locaux lors des scans actifs du processeur.
Questions Fréquemment Posées
Q : Quelles sont les limites de sécurité en courant et tension lors de la gestion simultanée de charges inductives ?
R : Chaque chemin de borne séparé est structurellement conçu pour supporter jusqu’à 400 VAC/VDC et une charge continue de 10 A. Cependant, lors de la commutation d’actionneurs inductifs ou de bobines de solénoïdes, des diodes de suppression de retour de courant ou des réseaux RC doivent être montés en parallèle à la charge pour éliminer la génération d’arcs aux contacts des bornes.
Q : Ce matériel de terminaison est-il échangeable à chaud sous une charge électrique active de 400 V ?
R : Non. Le CMA141 est un bloc de bornes fixe, non déconnectable. Toutes les lignes d’alimentation côté terrain jusqu’à 400 V doivent être isolées et vérifiées hors tension au disjoncteur principal avant de retirer les conducteurs ou de décrocher l’unité de bornes du rail DIN.
Consignes d’Installation sur Site
- Montage sur rail DIN : Clipser le module sur des rails DIN standard symétriquement alignés. Assurez-vous que la pince de mise à la terre interne établisse un contact acier sur acier direct avec une section propre et non peinte du rail châssis.
- Longueurs de dénudage des conducteurs : Dénuder l’isolation du câblage terrain selon les spécifications standards. Insérer entièrement les brins de cuivre dénudés dans la borne à vis pour garantir que la barrière tactile IP20 reste intacte.
- Barrières de routage des câbles : Acheminer les fils d’alimentation AC haute tension (jusqu’à 400 V) dans des goulottes séparées physiquement des câbles de bus de communication DC basse tension afin de réduire les interférences capacitives croisées.
