Détails du produit

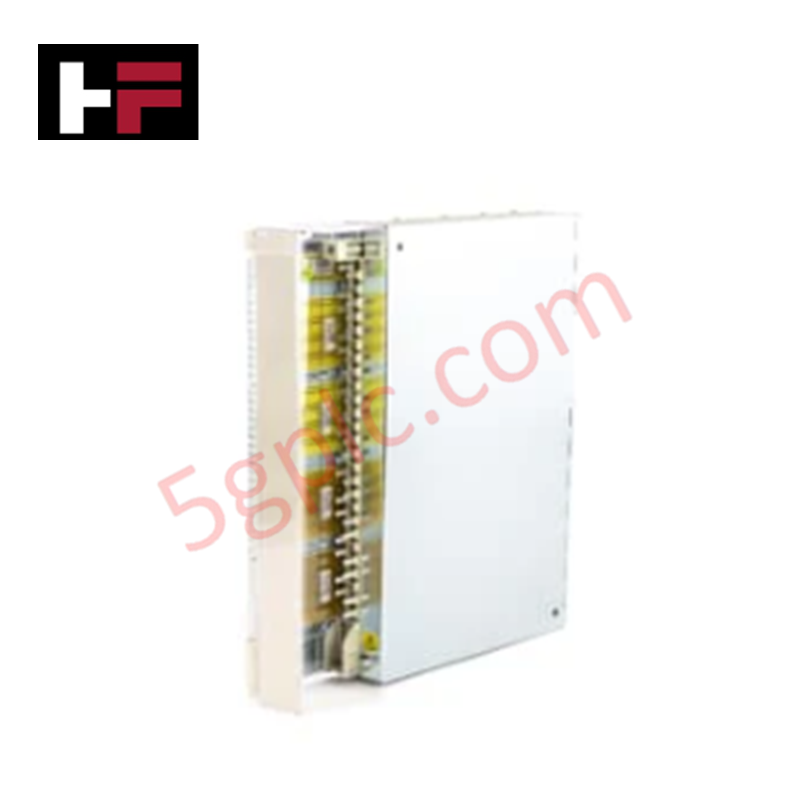

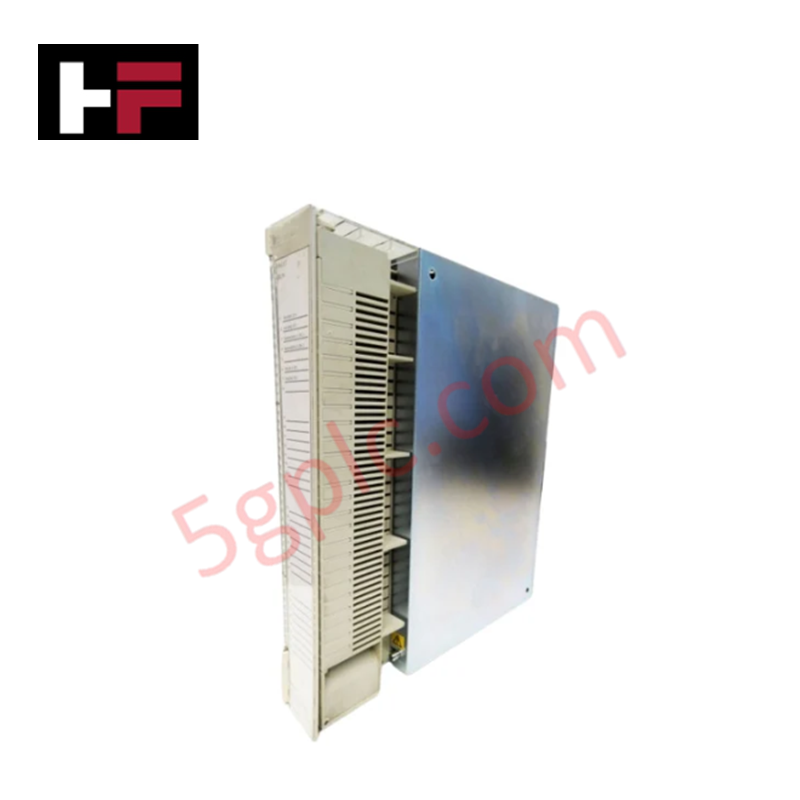

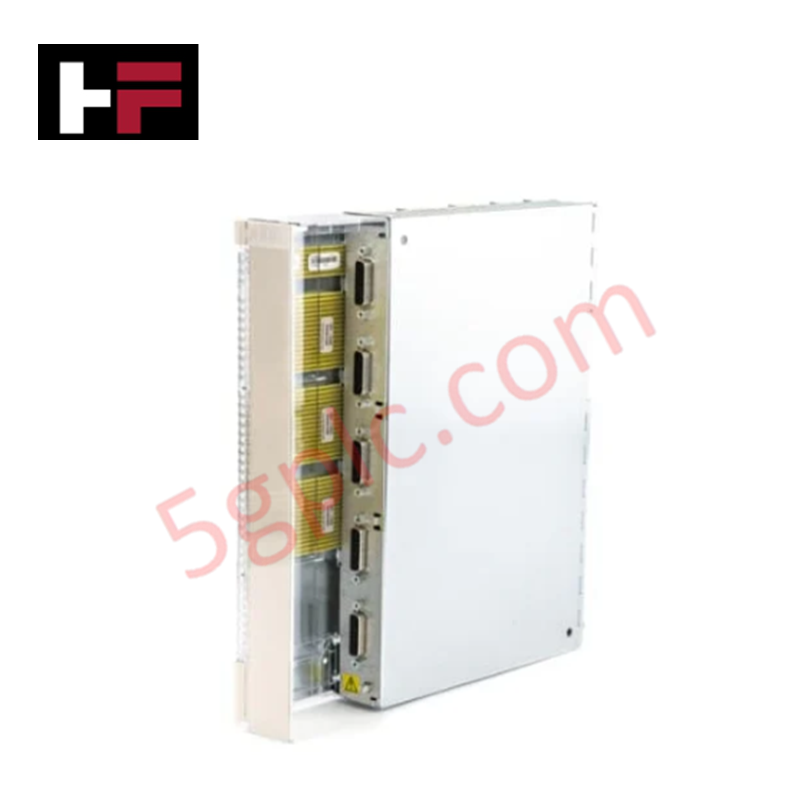

Le ABB CI671 3BSE004043R1, également référencé sous le nom de module de communication CI671, fonctionne comme un composant matériel dédié à la communication de données sur le réseau terrain au sein des plateformes MasterFieldbus.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | CI671 3BSE004043R1 |
| Marque | ABB |
| Origine | Suède / Suisse |
| Poids | 1,215 kg |
| Dimensions | Profil standard de carte de communication montée en rack |
| Température de fonctionnement | 0 à +55 °C (paramètres industriels standards) |
| Consommation électrique | Alimentée via l’interface du backplane du système |
| Type de produit | Interface MasterFieldbus |
| Numéro tarifaire douanier | 8517620000 |
| Catégorie DEEE | Produit hors champ DEEE |
Réseaux déterministes Profinet / EtherNet/IP et montée en densité d’E/S
La carte d’interface traite en temps réel les valeurs de cartographie des dispositifs à travers l’assemblage du sous-rack, en maintenant des intervalles de synchronisation stricts sur le bus principal du réseau MasterFieldbus. L’architecture du module est conçue pour gérer des topologies multi-drop sans réduire la vitesse de communication du bus backplane. Les trames de données provenant des nœuds du cluster connecté sont consolidées sur la couche protocolaire déterministe, permettant des options évolutives de densité d’E/S sur des points distants localisés tout en vérifiant la compatibilité des profils de firmware flash avec le contrôleur hôte.
Questions fréquemment posées
Q : Quelles sont les contraintes de hot-swap en ligne lors du remplacement d’un module CI671 défectueux ?
R : La carte de communication CI671 nécessite une stabilité correcte de la terminaison du bus. Avant toute extraction physique ou insertion en hot-swap, les tâches de communication réseau doivent être isolées ou transférées vers un nœud pair redondant afin d’éviter des pertes de terminaison ou des interruptions de ligne de transmission sur le bus actif MasterFieldbus.
Q : Comment le module d’interface réagit-il lors d’une chute soudaine de l’alimentation du backplane ?
R : En cas de chute critique de tension sur les lignes d’alimentation internes du rack, le module coupe ses relais de transmission actifs. Les circuits matériels intégrés forcent toutes les lignes de communication en état haute impédance, empêchant ainsi la corruption des données sur les autres points distants encore opérationnels du réseau terrain.
Consignes d’installation sur site
- Alignement du châssis : Assurez-vous d’un alignement complet des emplacements avant d’insérer la carte dans les broches du connecteur backplane. Serrez toutes les vis de fixation de la plaque frontale pour garantir une bonne mise à la terre du châssis.
- Mise à la terre de l’écran Fieldbus : Connectez les écrans des câbles MasterFieldbus entrants à la barre de mise à la terre dédiée située à l’entrée du sous-panneau de l’armoire. Ne mettez pas à la terre l’écran du câble en plusieurs points flottants afin d’éviter les courants de boucle de terre induits.
- Disposition environnementale : Montez l’unité dans une armoire électrique avec un indice de protection minimum IP20. Maintenez un espace vertical spécifié entre le châssis de la carte et les dispositifs adjacents générant de la chaleur pour assurer un refroidissement par convection stable.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
