Détails du produit

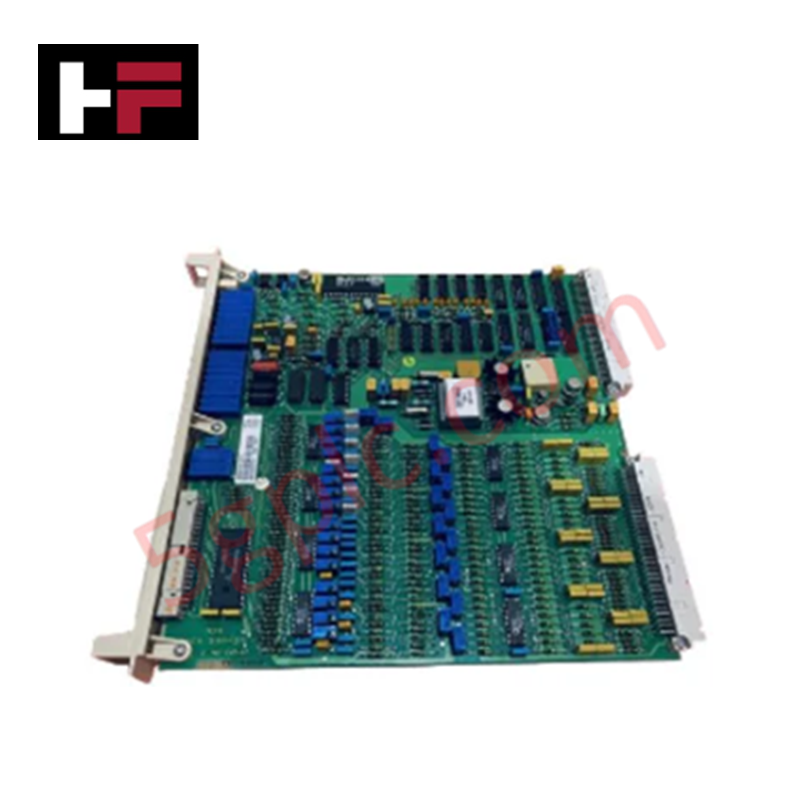

La ABB 57120001-P, également référencée sous le nom de DSAI 130 Carte d’Entrée Analogique, fonctionne comme un composant matériel dédié à la réception de signaux analogiques multi-canaux au sein des plateformes MasterPiece / Advant Controller. La carte échantillonne directement les variations de tension et de boucle de courant provenant des transmetteurs de terrain pour effectuer des mises à jour en temps réel des registres sur le bus réseau interne.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DSAI 130 |
| Marque | ABB |
| ID Produit | 57120001-P |
| Origine | Suède |
| Poids | 0,52 kg net |
| Dimensions | 236,7 mm x 14,4 mm x 327,6 mm (L x H x P) |
| Température de fonctionnement | 0 à +55 °C (base standard pour déploiement sur backplane) |
| Consommation électrique | Alimentée via les rails d’alimentation du sous-rack système |
| Performance principale | Cartographie précise multi-canaux des signaux analogiques vers numériques |
| Degré de protection | IP00 (Conception ouverte pour montage en sous-rack) |
Réseaux Déterministes & Évolutivité de la Densité d’E/S
La topologie du circuit est conçue pour optimiser l’évolutivité de la densité d’E/S sur la structure centrale du sous-rack. Les cycles de traduction des données s’interfacent via des réseaux déterministes pilotés par des licences explicites de vitesse de communication sur le bus backplane. Pour maintenir la fidélité du signal à travers des canaux de connexion à haute densité, l’unité utilise des composants de filtrage dédiés qui synchronisent les boucles de traitement tout en préservant une compatibilité stricte du firmware flash avec les modules processeurs hôtes.
Questions Fréquemment Posées
Q : La carte DSAI 130 peut-elle être extraite ou insérée alors que l’alimentation du rack est active ?
R : Non. Cette carte ne supporte pas la fonctionnalité de hot-swap en fonctionnement. L’alimentation du sous-rack doit être isolée avant toute insertion ou extraction afin d’éviter les transitoires sur les lignes de signal et la dégradation des composants.
Q : Quel est le chemin de mise à la terre principal pour le blindage sur la DSAI 130 ?
R : La carte s’appuie sur les contacts de mise à la terre du châssis intégrés dans les rails guides du sous-rack. Les blindages des câbles de terrain doivent être terminés à la barre d’entrée désignée du cabinet avant la connexion de la carte.
Q : Comment la compatibilité du firmware flash est-elle gérée pour cette révision matérielle ?
R : La compatibilité est régie par l’état physique de l’EPROM sur la disposition de la carte. Le suffixe de révision doit correspondre aux paramètres de configuration de base du contrôleur système pour éviter les erreurs de démarrage du backplane.
Consignes d’Installation sur Site
- Glissez la carte dans les emplacements prévus du sous-rack jusqu’à ce que les connecteurs arrière s’engagent avec l’assemblage de distribution du backplane.
- Maintenez un écart minimum de 100 mm entre les câbles de signal analogique externes et les pistes de distribution électrique AC haute tension.
- Les lignes de signalisation des transmetteurs de terrain doivent utiliser des configurations torsadées blindées pour supprimer les interférences électromagnétiques industrielles externes.
- Fixez tout mécanisme de retenue frontal pour éviter tout déplacement mécanique dû aux vibrations ou à la contraction thermique lors d’opérations à long terme.
