Détails du produit

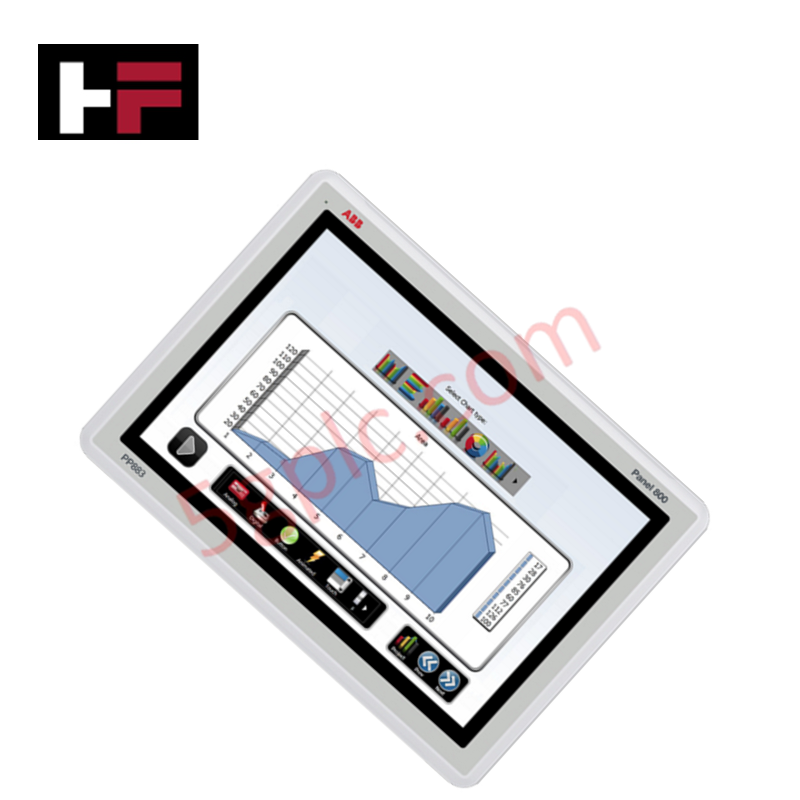

Configuré pour le contrôle d'interface utilisateur à haute vitesse et la cartographie visuelle des données dans les architectures machines, le ABB 3BSE092979R1 (PP883 panneau tactile) offre une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 3BSE092979R1 |
| Marque | ABB |
| Origine | Suède / approvisionnement standard européen |
| Poids | 2,6 kg |
| Dimensions | 340 mm x 242 mm x 57 mm |
| Température de fonctionnement | -10 à +60 °C |
| Consommation électrique | 24 VCC (plage de fonctionnement 18 à 32 VCC) |
| Taille de l'écran | 12,1 pouces |
| Type d'affichage | TFT / LED |
| Résolution | 1280 x 800 pixels (format 16:10) |
| Luminosité | 400 cd/m² |
| Processeur | ARM9 (1 GHz) |
| Mémoire principale | 1 Go |
| Stockage externe | SSD 2 Go (1,5 Go d'allocation flash disponible) |
| Environnemental | Conforme RoHS |
Réseaux déterministes Profinet / EtherNet/IP et mise à l’échelle de la densité E/S
Le ABB 3BSE092979R1 s’interface directement avec des anneaux d’automatisation complexes, déployant son cœur ARM9 à 1 GHz pour gérer les variations du trafic de données industrielles. L’interface matérielle se connecte parfaitement aux réseaux déterministes Profinet / EtherNet/IP pour verrouiller les cycles de synchronisation de communication à des intervalles stables, filtrant le bruit ou les retards de transmission dans la chaîne de données. Lors de la gestion des ajustements localisés de la mise à l’échelle de la densité E/S, le panneau traite les ensembles de données multi-protocoles du bus de terrain à travers des partitions internes sans solliciter excessivement les cycles du processeur physique. Cette séparation atténue les limites de charge du backplane, garantissant que la compatibilité globale du firmware flash reste stable sous des profils de cartographie de terrain modifiés.
Questions fréquemment posées
Q : Quelles sont les restrictions d’installation concernant le hot-swapping des fils d’alimentation pour ce panneau tactile ?
R : Le hot-swapping de la prise terminale principale 24 VCC pendant que le système est sous tension est strictement interdit. Les déconnexions des terminaux en fonctionnement génèrent des arcs qui dégradent le placage des contacts et risquent de provoquer des défauts sur la carte mémoire interne.
Q : Comment le stockage interne gère-t-il les données de journalisation cyclique sans provoquer d’épuisement des partitions ?
R : Le matériel divise le SSD intégré de 2 Go en zones isolées, réservant 1,5 Go pour le stockage des applications utilisateur. Les durées d’exécution des projets doivent utiliser des registres circulaires pour éviter que la journalisation à haute fréquence n’épuise les couches d’endurance d’écriture.
Consignes d’installation sur site
- Vérifiez que la géométrie de la découpe du boîtier correspond exactement aux dimensions physiques de 340 mm x 242 mm afin de minimiser les contraintes mécaniques sur le cadre de l’écran.
- Confirmez que le joint périphérique avant est bien à plat contre la face du boîtier avant de serrer les pinces de retenue pour préserver les indices de protection environnementale.
- Fixez toutes les vis de montage fournies en respectant les tolérances de couple standard, en adoptant une séquence en étoile pour une compression uniforme du joint.
- Mettez à la terre l’ensemble du panneau en connectant une bande de cuivre de forte section depuis la borne de mise à la terre directement au système de terre local du châssis afin d’éviter les interférences électriques sur les lignes de signal.
