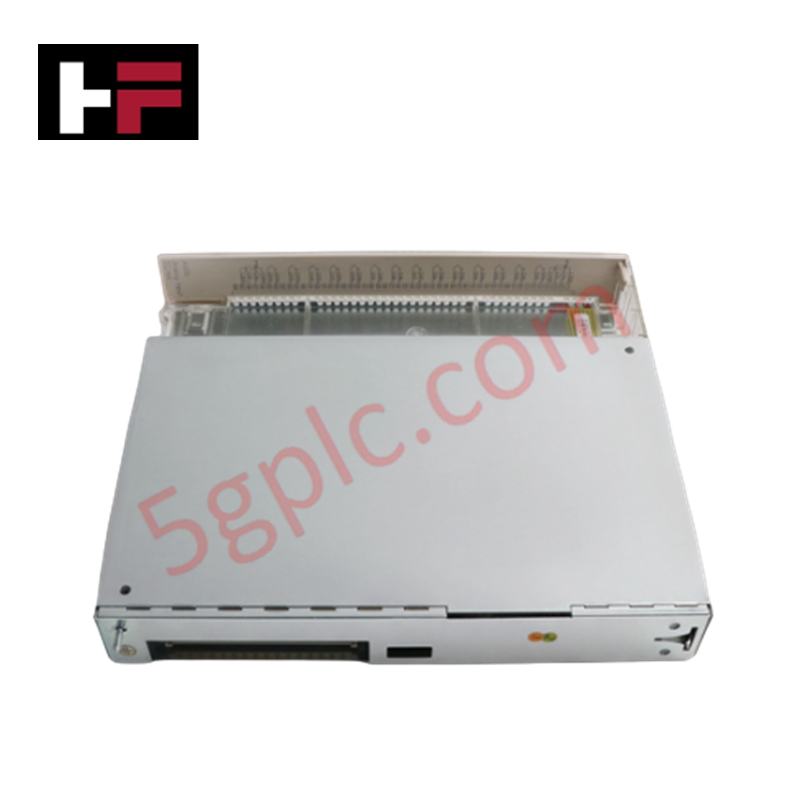

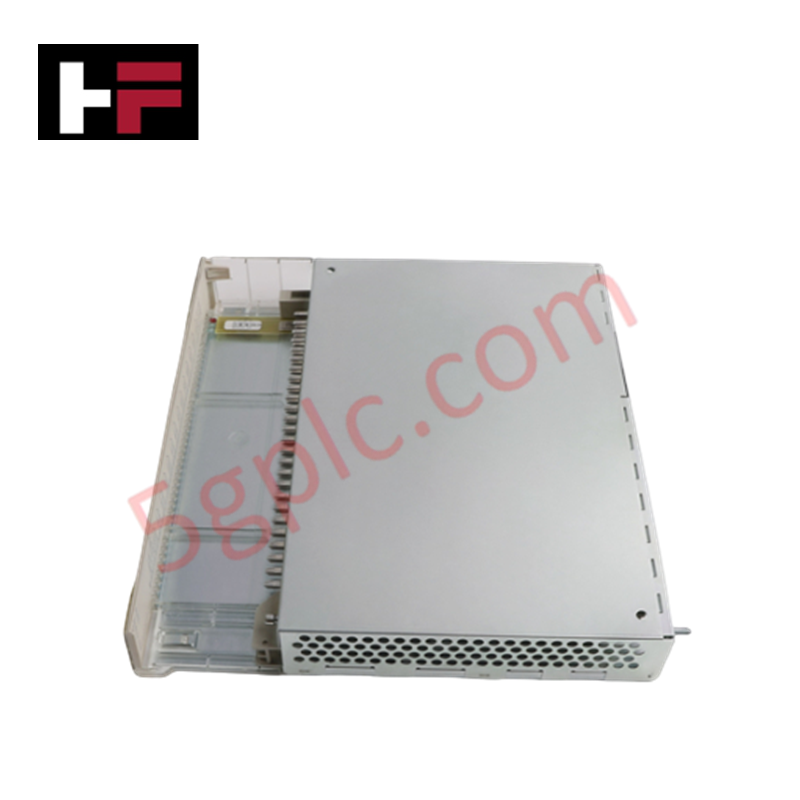

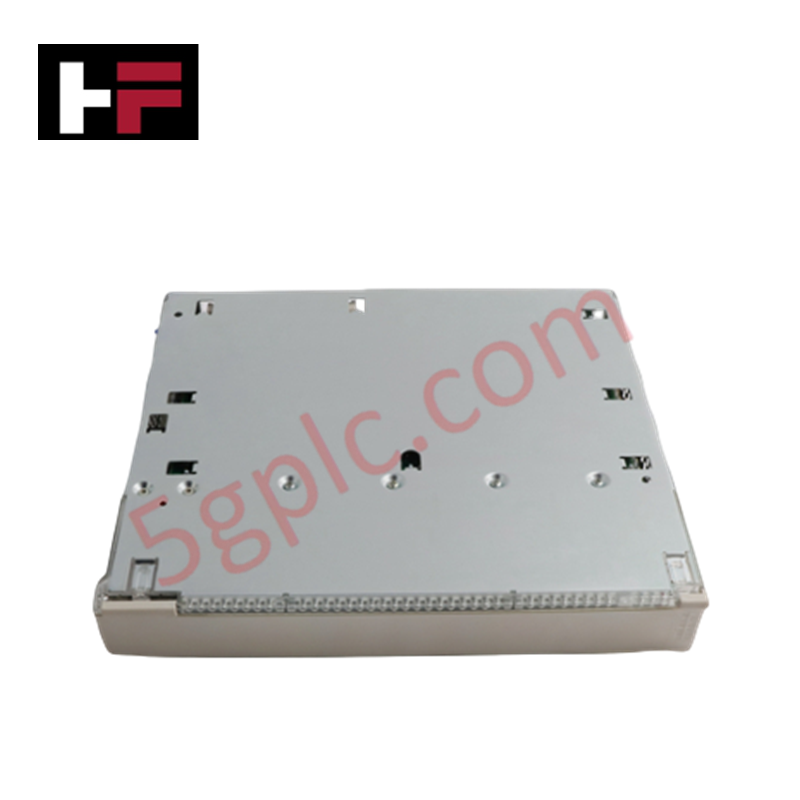

RÉFÉRENCE PRODUIT : AI635 3BHT300032R1

TYPE DE PRODUIT : Modules d'entrée analogique

FOURNISSEUR DU PRODUIT : ABB


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

Configuré pour des mesures de température haute précision dans les environnements d'automatisation industrielle, le ABB 3BHT300032R1 (Module d'entrée analogique AI635) assure l'exécution physique/électrique directe pour la numérisation des signaux bruts des capteurs.

Spécifications matérielles

Paramètre Spécification
Modèle 3BHT300032R1 (AI635)
Marque ABB
Origine Suède / Suisse
Poids 1,21 kg
Dimensions 252 mm (Profondeur) x 273 mm (Hauteur) x 40 mm (Largeur)
Température de fonctionnement 0 à +55 °C (plage industrielle)
Consommation électrique Alimenté via l'interface du bus arrière du système
Canaux d'entrée 14 + 2 canaux
Résolution analogique Conversion binaire 12 bits
Type d'entrée supporté Thermocouples
Occupation physique du slot Configuration à slot unique

Réseaux déterministes Profinet / EtherNet/IP et montée en densité des E/S

Le dispositif fonctionne comme un composant de numérisation multicanal qui traduit directement les variations de tension thermodynamique en blocs de registre internes. Sa configuration 14 + 2 canaux optimise l’espace physique du boîtier, facilitant les options de montée en densité des E/S dans le cadre du sous-système. Les conversions analogique-numérique se mettent à jour via l’interface du rack sans réduire la vitesse de communication du bus arrière, garantissant la sécurisation des tableaux d’entrées brutes et validant les limites de compatibilité du firmware flash lors des opérations continues de traitement matériel.

Questions fréquemment posées

Q : Quels sont les paramètres d’allocation fonctionnelle de la configuration 14 + 2 canaux ?

R : Le module comprend 14 canaux indépendants dédiés à l’enregistrement des entrées analogiques basse tension issues des éléments thermocouples du procédé. Les 2 canaux auxiliaires restants sont physiquement dédiés aux modules matériels de compensation de jonction froide (CJC) pour ajuster les variations de température du terminal de référence.

Q : Le module peut-il être inséré ou retiré sous tension sans endommager les composants du système ?

R : Non. Avant toute extraction ou remplacement du module, l’alimentation du sous-rack correspondant doit être complètement coupée. Insérer ou retirer la carte alors que le bus arrière est sous tension peut provoquer des arcs transitoires électriques perturbant les communications de l’interface parallèle ou corrompant les registres actifs.

Consignes d’installation sur site

  • Montage physique : Faites glisser le module verticalement dans les guides de piste prévus sur la plaque de base. Assurez-vous que les broches du circuit arrière s’engagent complètement dans le bloc du bus arrière avant de fixer tout mécanisme de retenue de la face externe.
  • Câblage de compensation des thermocouples : Utilisez des câbles de compensation spécifiques adaptés au type de thermocouple déployé sur le terrain. Évitez les ruptures de jonctions multi-terminaux pour prévenir les erreurs de tension parasites sur la matrice de conversion 12 bits.
  • Séparation de la mise à la terre des blindages : Raccordez les blindages des câbles d’instrumentation à une barre de terre dédiée à faible impédance dans l’armoire de contrôle locale. Ne connectez pas les blindages des capteurs aux lignes neutres standard du système ni ne créez plusieurs chemins de terre.
