Détails du produit

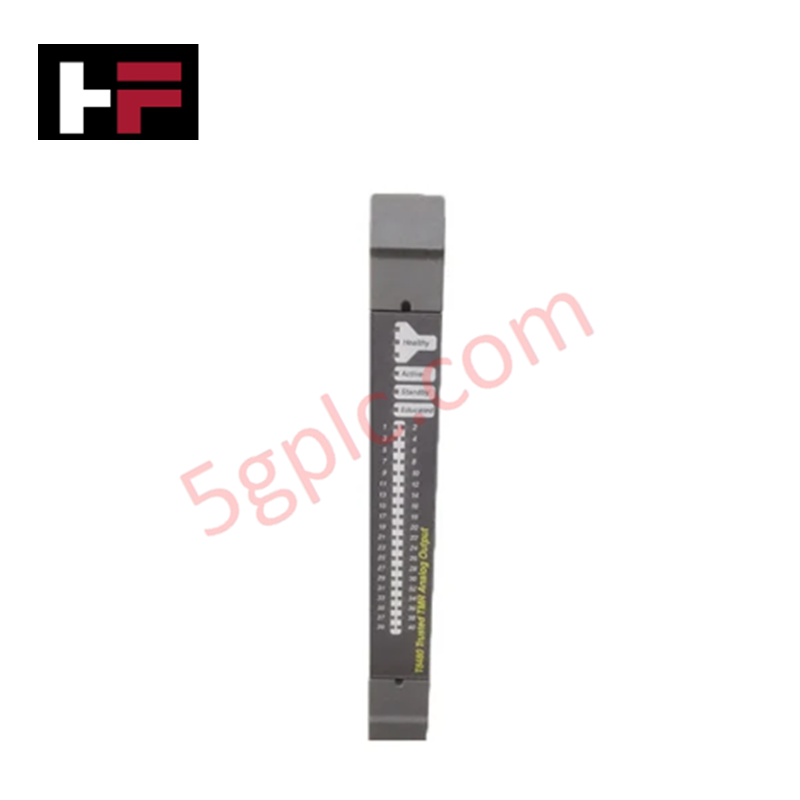

Configuré pour l'exécution de boucles à haute intégrité dans des plateformes instrumentées de sécurité, le ICS Triplex T8480 (module de sortie analogique T8480) offre une exécution physique/électrique directe. Le matériel fonctionne sur 40 canaux organisés en 5 groupes d'alimentation distincts pour piloter des boucles de terrain de 1 mA à 22 mA sous une alimentation bus backplane de 20 VDC à 32 VDC.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | T8480 |
| Marque | ICS Triplex |
| Origine | Royaume-Uni |
| Dimensions | Format standard de slot T8100/T8300 |
| Température de fonctionnement | 0 °C à +60 °C |
| Consommation électrique | 22 W Backplane / 28 W alimentation système dissipation |
| Nombre de sorties | 40 canaux |
| Groupes d'alimentation | 5 groupes |
| Plage de courant de sortie | 1 mA à 22 mA |
| Tension d'alimentation de terrain | 18 VDC à 32 VDC (courant max d'alimentation de terrain 0,9 A) |
| Tension d'isolation | 50 V isolation renforcée continue / 250 V défaut basique |
| Précision de calibration | +/-0,1 % FS (+25 °C) / +/-0,25 % FS (0 °C à +60 °C) |
| Temps de réponse en échelon | Moins de 50 ms (passage de 1 mA à 20 mA à 1 % de la valeur finale) |
| Protection contre les courts-circuits | 22 mA dans 0 Ohm |
Contrôle de sécurité haute fiabilité & architecture TMR
Le T8480 intègre une architecture à redondance modulaire triple (TMR) 2oo3 pour satisfaire aux exigences de certification SIL3 dans les boucles d'arrêt d'urgence et d'exécution critiques pour la sécurité. Le routage des signaux via le bus inter-module (IMB) maintient une exécution en état de sécurité complète grâce à des limites dédiées d'isolation des défauts. L'isolation galvanique, évaluée à 50 V d'isolation renforcée continue, protège les groupes de canaux contre les défauts électriques en mode commun, supprime les perturbations inter-canaux et empêche les décalages de signal non commandés lors des transitoires système.
Questions fréquemment posées
Q : Comment le T8480 gère-t-il les transitoires de courant de sortie lors du remplacement à chaud du module ?
R : En conditions de remplacement en veille, la fuite de défaut de choc est strictement limitée à un maximum de +/-350 uA pendant jusqu'à 7 secondes, avec des excursions transitoires de pointe plafonnées à +/-10 mA pendant moins de 50 ms.
Q : Les fusibles de sortie internes sont-ils remplaçables sur site par le personnel de maintenance ?
R : Non. Les composants de fusion internes sont intégrés dans l'assemblage du module et ne sont pas réparables par l'utilisateur.
Q : Quels emplacements de slot dans le rack système accueillent le module T8480 ?
R : Le module est conçu spécifiquement pour une installation dans les emplacements de châssis de modules I/O T8100 et T8300 désignés.
Directives d'installation sur site
- Déconnectez ou isolez l'alimentation de terrain 18 VDC à 32 VDC avant de câbler les borniers de terrain pour éviter les arcs transitoires entre les limites des groupes d'alimentation.
- Faites passer le câblage des boucles de courant de terrain par des câbles torsadés blindés, en reliant les blindages à la barre de terre système pour maintenir une précision de calibration de +/-0,1 % pleine échelle.
- Assurez-vous que le module est parfaitement aligné et verrouillé dans les connecteurs backplane des slots T8100 ou T8300 pour garantir une isolation galvanique adéquate et un transfert de courant backplane correct.
- Vérifiez que l'impédance de charge du câblage de terrain ne force pas les limites de courant en dessous du seuil requis de 1 mA lors de la mise en service de la boucle.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
