جزئیات محصول

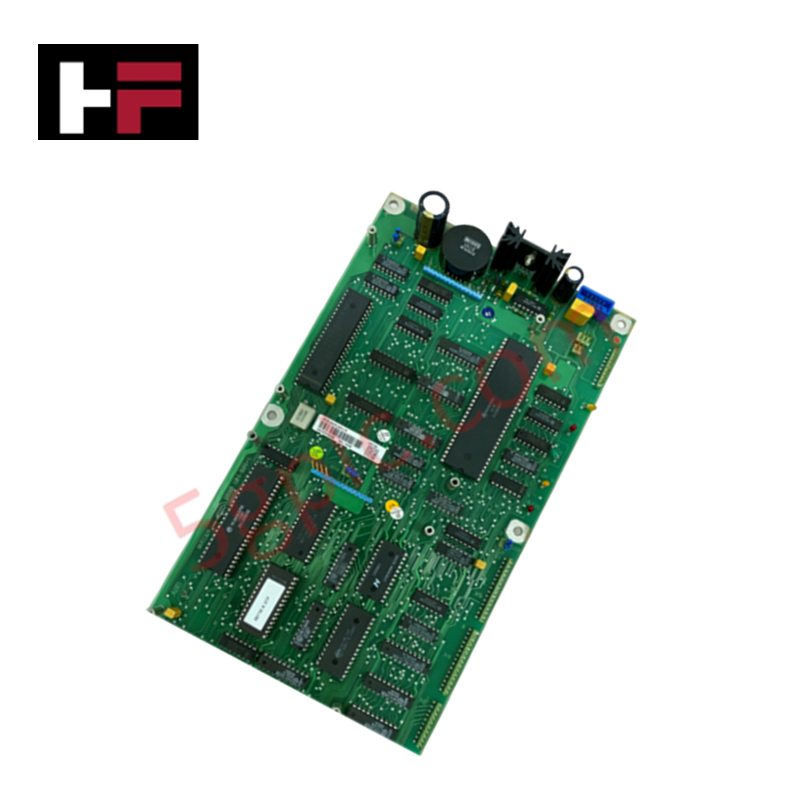

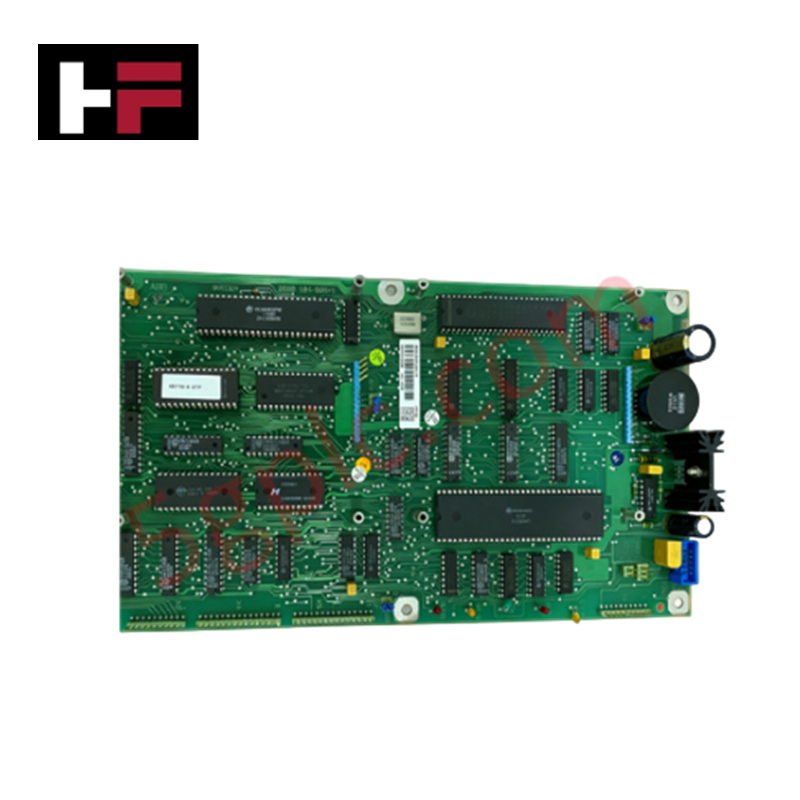

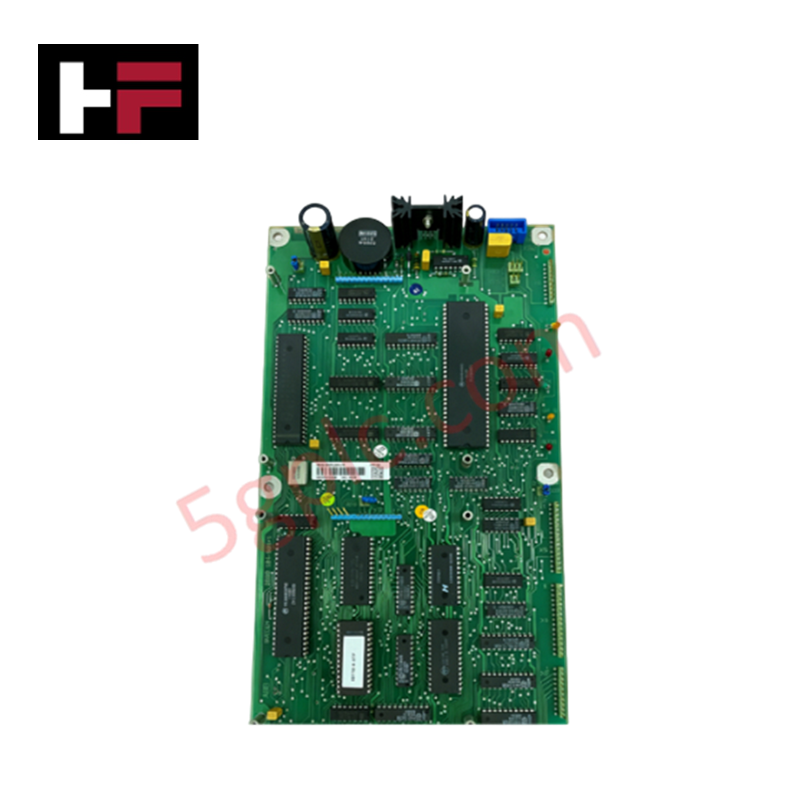

ماژول ABB YPK110E که به عنوان ماژول برده ارتباط باس موازی YPK110E نیز شناخته میشود، به عنوان ماژول اصلی YPK110E برای اجرای جمعآوری دادههای توزیعشده و مسیریابی سیگنالهای صنعتی در سراسر پلتفرمهای اتوماسیون ABB به کار میرود.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | YPK110E (شماره قطعه: YT204001-FH) |
| برند | ABB |
| مبدأ | سوئد / سوئیس |
| وزن | ۰.۸۵ کیلوگرم (پایه ماژول استاندارد) |
| ابعاد | ابعاد استاندارد ریل / رک |
| دمای کاری | منفی ۲۰ تا مثبت ۶۰ درجه سانتیگراد (پارامترهای صنعتی استاندارد) |
| مصرف برق | مصرف منطقی داخلی استاندارد از طریق باس |
| ظرفیت حافظه | ۲۵۶ کیلوبایت |
| ورودیهای دیجیتال | ۱۶ کانال |
| خروجیهای دیجیتال | ۱۶ کانال |
| رابطهای ارتباطی | اترنت، RS485 |
| پروتکلهای پشتیبانیشده | چندین پروتکل صنعتی فیلدباس |
شبکههای تعیینشده و مقیاسپذیری چگالی ورودی/خروجی
معماری لایه فیزیکی دستگاه برای شبکههای تعیینشده با سرعت بالا بهینه شده است و پخش در زمان واقعی را در توپولوژی باس موازی حفظ میکند. ۱۶ کانال ورودی دیجیتال و ۱۶ کانال خروجی دیجیتال یکپارچه، مقیاسپذیری چگالی ورودی/خروجی ثابت را ارائه میدهند و پردازش همزمان دادههای میدانی گسسته را بدون کاهش زمان چرخه تضمین میکنند. فریمبندی سختافزاری روی خطوط ارتباطی اترنت و RS485 تحویل پیامهای قابل پیشبینی را تضمین میکند و عملیات ترمینال از راه دور را بدون به خطر انداختن اولویتهای داوری بکپلین یا ایجاد افت همگامسازی باس اجرا میکند.
سؤالات متداول
س: قابلیتهای ایزولاسیون شبکه در کانالهای ارتباطی اترنت و RS485 چگونه است؟
ج: رابطهای فیزیکی داخلی با مرزهای ایزولاسیون گالوانیکی استاندارد طراحی شدهاند تا واحدهای پردازش داخلی را در برابر نوسانات ولتاژ حالت مشترک و جریانهای حلقه زمین محافظت کنند.
س: تخصیص حافظه ۲۵۶ کیلوبایتی در طول عملیات قطع و وصل برق چگونه مدیریت میشود؟
ج: بخش حافظه غیر فرار ۲۵۶ کیلوبایتی پارامترهای پیکربندی و جداول نگاشت پروتکل را حفظ میکند. ساختارهای وضعیت میدانی هنگام بازیابی باس بکپلین بهطور خودکار مقداردهی اولیه میشوند.
س: آیا واحد از قابلیت تعویض داغ آنلاین در شبکه باس موازی زنده پشتیبانی میکند؟
ج: جداسازی یا نصب در حالت روشن محدود به قوانین اصلی رک بکپلین است. ماژول برده باید قبل از استخراج فیزیکی از ریلهای توزیع برق فعال میدانی جدا شود تا از ایجاد اختلال در خطوط سیگنال جلوگیری شود.
راهنمای نصب میدانی
-
محفظه و نصب روی ریل DIN: واحد سختافزاری را روی ساختار ریل استاندارد زمینشده نصب کنید. اطمینان حاصل کنید که تمام مکانیزمهای قفل به طور کامل درگیر شدهاند تا پایداری مکانیکی در برابر لرزشهای مداوم صنعتی تضمین شود.
-
جداسازی خطوط سیگنال: سیمکشی اجرای AC با ولتاژ بالا را از خطوط ورودی/خروجی DC با ولتاژ پایین و خطوط ارتباطی در کانالهای سیم جدا کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
-
اتمام شیلد: تمام لینکهای سریال RS485 و اترنت باید از کابلهای زوج به هم تابیده شیلددار استفاده کنند. شیلد کابل را در یک نقطه نزدیک به ترمینال ورودی زمین کنید تا از تزریق نویز فرکانس بالا جلوگیری شود.
-
فضاهای تهویه حرارتی: فاصلههای استاندارد عمودی و افقی را در داخل کابینت حفظ کنید تا جریان هوای طبیعی از طریق شکافهای تهویه شاسی امکانپذیر باشد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
