جزئیات محصول

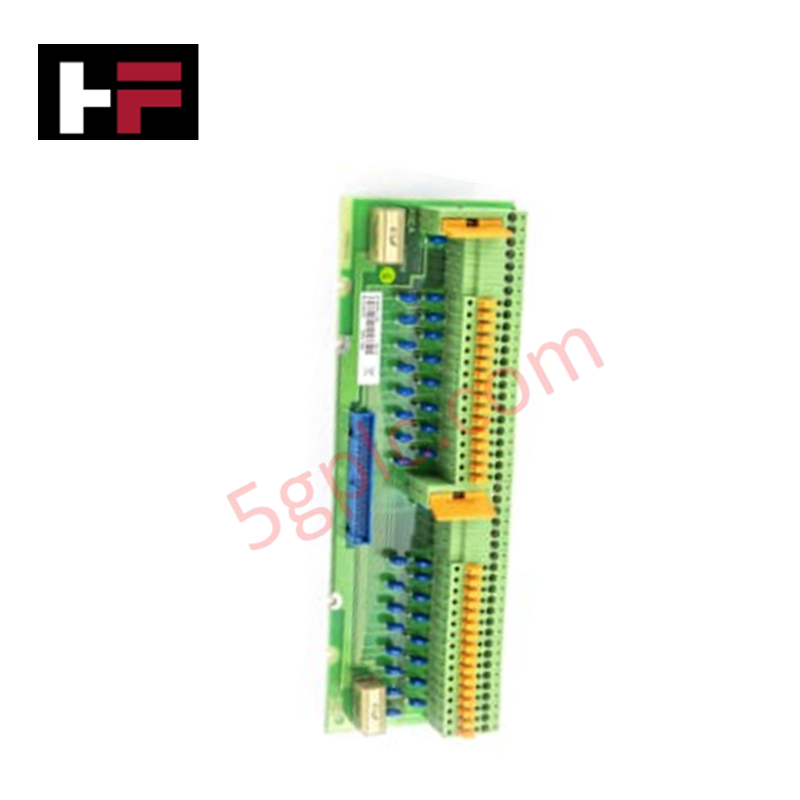

ABB 57160001-UH که با نام DSTD 150A Connection Unit نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ترمینیشن سیگنال‌های فیلد و مسیریابی ورودی‌های دیجیتال در پلتفرم‌های Master Piece 200 / Advant Controller عمل می‌کند. این ماژول حداکثر ۳۲ سیگنال ورودی گسسته با حداکثر ولتاژ نامی ۶۰ V را از تجهیزات فیلد مستقیماً به بردهای ورودی دیجیتال منتقل می‌کند. این مجموعه ترمینیشن با ابعاد فیزیکی خالص 209.7 mm x 36 mm x 153 mm و وزن 0.36 kg، امکان رابط‌سازی الکتریکی منظم میان رک‌های بک‌پلین را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSTD 150A (شماره قطعه: 57160001-UH / EXC57160001-UH) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.36 kg |
| ابعاد | 209.7 mm x 36 mm x 153 mm |
| دمای کاری | 0 deg C تا +55 deg C |
| مصرف توان | ترمینیشن غیرفعال (حداکثر ولتاژ: 60 V) |
| ظرفیت ورودی | ۳۲ کانال |
| سخت‌افزار نصب | کیت پیچ‌های نصب: 3BSE021202R1 |
| نوع محصول | واحد اتصال / واحد ترمینیشن ماژول |
سازگاری فلش Firmware
واحد اتصال ABB DSTD 150A سیگنال‌های گسسته فیلد را به بردهای ورودی/خروجی زیرین هدایت می‌کند و یکپارچگی سیگنال را مستقل از سطوح سازگاری فلش Firmware کنترلر سیستم حفظ می‌کند. معماری مدار غیرفعال تضمین می‌کند که تغییر وضعیت در ۳۲ کانال ورودی، بدون تأخیر مستقیماً به سخت‌افزار پردازش دیجیتال منتقل شود و همگام‌سازی اجرا، صرف‌نظر از بازبینی‌های نرم‌افزار کاری CPU یا به‌روزرسانی‌های درایور ارتباطی بک‌پلین، حفظ گردد.
پرسش‌های متداول
س: آیا واحد ترمینیشن DSTD 150A برای عملکرد مدار داخلی به اتصال منبع تغذیه خارجی نیاز دارد؟
پ: خیر. این واحد یک رابط ترمینیشن غیرفعال ماژول است که برای هدایت مستقیم ۳۲ خط ورودی دیجیتال گسسته (با حداکثر 60 V) به برد ورودی دیجیتال جفت‌شده طراحی شده است.
س: برای نصب واحد درون کابینت کنترل به چه لوازم جانبی نصبی نیاز است؟
پ: برای نصب ایمن داخل رک یا محفظه پنل، به کیت اختصاصی پیچ‌های نصب با شماره قطعه ABB، یعنی 3BSE021202R1، نیاز است.
دستورالعمل‌های نصب در محل
واحد را با استفاده از کیت پیچ نصب 3BSE021202R1 به‌طور محکم روی صفحه پشتی کابینت نصب کنید. اطمینان حاصل کنید که هادی ارت حفاظتی شاسی، با استفاده از یک تسمه مسی کوتاه، مستقیماً به شینه اصلی اتصال زمین کابینت متصل شده باشد. هنگام سیم‌کشی ۳۲ کانال ورودی گسسته، هادی‌های فیلد را به طول مشخص‌شده لخت کنید و پیچ‌های ترمینال را با گشتاور نامی سفت کنید تا از ایجاد اتصالات با مقاومت بالا جلوگیری شود. همه کابل‌های سیگنال فیلد 60 V را از مسیرهای کابل جدا از مدارهای توزیع برق AC با ولتاژ بالا عبور دهید تا از کوپل‌شدن نویز الکترومغناطیسی روی خطوط ورودی دیجیتال جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
