جزئیات محصول

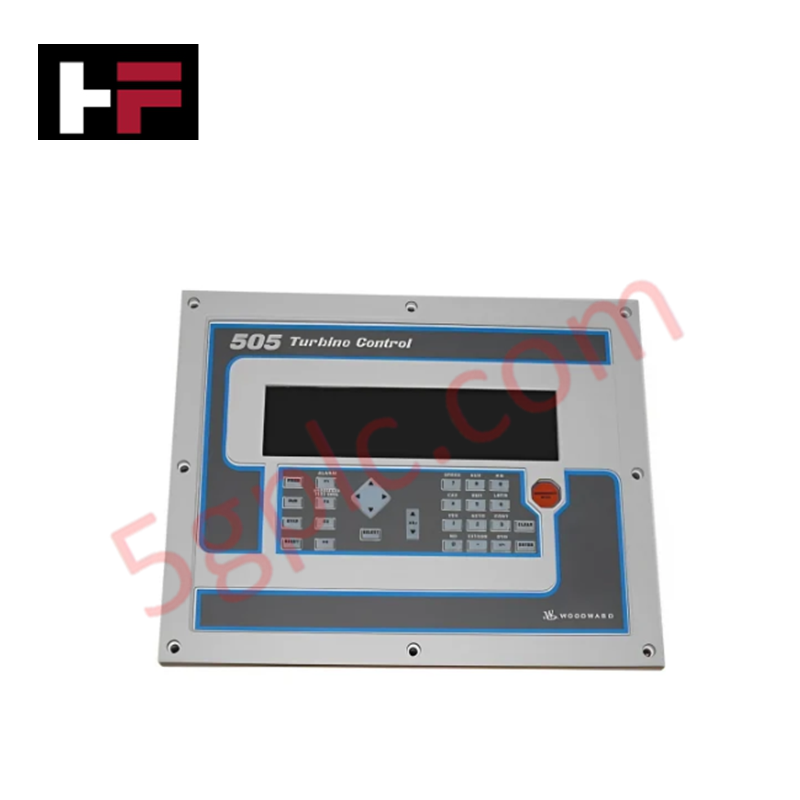

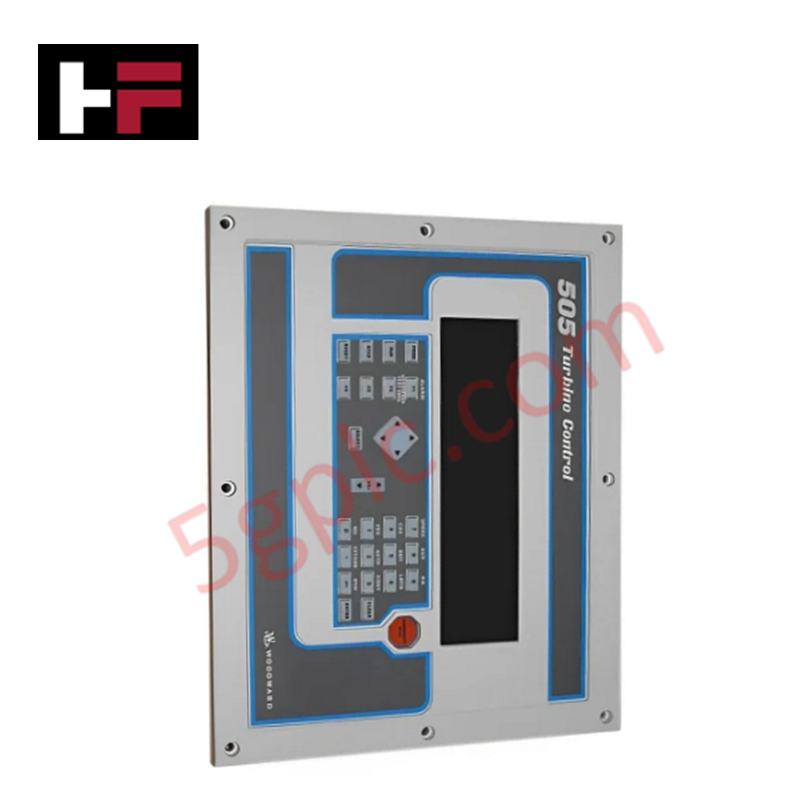

Woodward 9907-167 که به عنوان 9907-167 دیجیتال گاورنر نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای کنترل توربین بخار مبتنی بر میکروپروسسور ۳۲ بیتی در سیستمهای کنترل صنعتی عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 9907-167 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| وزن | < ۱۰ پوند |
| ابعاد | ۱۴ × ۱۱ × ۴ اینچ |
| دمای کاری | -۲۵ تا ۶۵ درجه سانتیگراد (استاندارد)؛ -۲۵ تا ۵۵ درجه سانتیگراد (با پوشش NEMA 4X) |
| مصرف برق | ۱۸ - ۳۲ ولت DC |
| پردازنده | میکروپروسسور ۳۲ بیتی |
| خروجیهای عملگر | ۲ |
| خروجیهای رله | ۸ |
| خروجیهای جریان برنامهپذیر | ۶ |
| محافظت در برابر شوک | استاندارد US MIL-STD-810C، روش ۵۱۶.۲-۱، روند ۱B |
پاسخ بازخورد حلقه عملگر
مدل 9907-167 موقعیت دقیق شیر توربین را از طریق دو خروجی اختصاصی عملگر حفظ میکند. این خروجیها سیگنالهای کنترلی لازم برای تنظیم شیرهای ورودی بخار را فراهم میکنند و با استفاده از حلقههای بازخورد با سرعت بالا، پاسخ پایدار گاورنر را تضمین میکنند. دقت سیستم از طریق معماری ۳۲ بیتی مدیریت میشود که تأخیر در اجرای فرمانهای عملگر را به حداقل میرساند. کالیبراسیون دورهای بازخورد حلقه عملگر برای حفظ پایداری توربین بخار، به ویژه هنگام کار در شرایط فشار متغیر استخراج یا ورود، ضروری است.
سؤالات متداول
س: آیا مدل 9907-167 قابلیت تغییر تنظیمات در محل را دارد؟
ج: بله، این دستگاه مجهز به قابلیت بارگذاری و دانلود برنامه از طریق رابط کاربری اپراتور است که امکان تنظیم پارامترهای خاص سایت را در منطق کنترل گاورنر فراهم میکند.
س: پوشش NEMA 4X چگونه بر عملکرد حرارتی تأثیر میگذارد؟
ج: افزودن پوشش محافظ NEMA 4X دمای محیط کاری مجاز را از ۶۵ درجه سانتیگراد به ۵۵ درجه سانتیگراد کاهش میدهد. در صورتی که دمای کابینت به این حد نزدیک شود، باید تهویه مناسب یا خنککننده کمکی فراهم شود.
راهنمای نصب در محل
- نصب: اطمینان حاصل کنید که محفظه به طور محکم در داخل پنل کنترل نصب شده است. در صورت استفاده از پوشش NEMA 4X، مطمئن شوید که تمام درزها سالم هستند تا درجه حفاظت در برابر نفوذ حفظ شود.
- زمین کردن: بررسی کنید که شاسی کنترل به زمین مشترک متصل باشد تا تداخل الکترومغناطیسی کاهش یافته و عملکرد پایدار پردازنده ۳۲ بیتی تضمین شود.
- سیمکشی: خطوط سیگنال (آنالوگ/عملگر) را جدا از کابلهای برق AC با ولتاژ بالا عبور دهید تا از ایجاد نویز القایی در حلقههای خروجی جریان جلوگیری شود.
- رابط کاربری: از صفحه کلید ۳۰ کلیده و نمایشگر دو ردیفه برای راهاندازی اولیه و بررسی وضعیت ورودی/خروجی قبل از راهاندازی توربین استفاده کنید.
- اعتبارسنجی: پیش از راهاندازی، یک تست حلقه سرد از ۸ خروجی رله و ۶ خروجی جریان انجام دهید تا پیوستگی و صحت سیگنال به دستگاههای میدانی تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
