جزئیات محصول

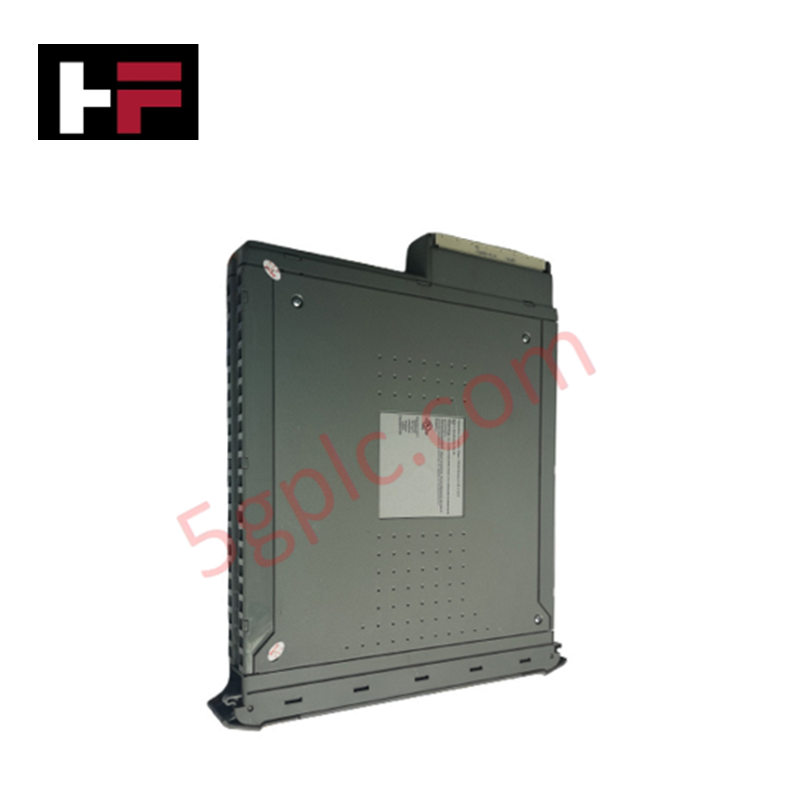

ماژول Honeywell TK-IOL101 (ماژول ورودی/خروجی TK-IOL101) که برای واسطدهی سیگنالهای میدانی و پردازش کانالها در سیستمهای Honeywell Experion PKS C300 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول که روی گذرگاه بکپلین 24 VDC کار میکند، ورودیها/خروجیهای گسسته و آنالوگ فرایند را بین مجموعههای ترمینال میدانی و ریلهای منطقی کنترلر مرکزی مسیریابی میکند. این کارت مسیرهای آمادهسازی سیگنال را برای کانالهای فعال حفظ میکند و از اختلال اضافهولتاژ گذرا در حلقههای داده کنترل فرایند بلادرنگ جلوگیری میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TK-IOL101 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 2.00 kg |
| ابعاد | پروفایل استاندارد ماژول ورودی/خروجی C300 |
| دمای کاری | -20 تا +60 deg C |
| مصرف برق | تغذیهشده از بکپلین 24 VDC |
| نوع ماژول | ماژول ورودی/خروجی |
| پلتفرم سیستم | سری Experion PKS C300 |
| نصب | مجموعه ترمینال ورودی/خروجی (IOTA) |
پروتکل حلقه HART با جریان 4-20 mA و ایزولاسیون کانالبهکانال
TK-IOL101 کانالهای مسیریابی سیگنال فیزیکی را برای تجهیزات میدانی مبتنی بر پروتکل حلقه HART با جریان 4-20 mA فراهم میکند. شبکههای مدار فیلترینگ داخلی یکپارچه، ایزولاسیون کانالبهکانال را در مسیرهای سیگنال مجزا اعمال کرده و نویز خط هممد و تداخل فرکانسبالا را سرکوب میکنند. این ساختار ایزولاسیون از انتقال تغییرات پتانسیل زمین در حلقههای میدانی به بکپلین اصلی یا مخدوش شدن مقادیر اندازهگیری آنالوگ در کانالهای مجاور جلوگیری میکند.
پرسشهای متداول
پرسش: آیا میتوان ماژول TK-IOL101 را هنگامی که IOTA مربوط به C300 برقدار است، خارج یا تعویض کرد؟
پاسخ: خارجسازی و نصب در حالت برقدار، هنگام نصب روی IOTA سازگار پشتیبانی میشود؛ مشروط بر اینکه ضامنهای بیرونکشیدن کاملاً مستقیم به سمت بیرون آزاد شوند تا از خم شدن پینهای کانکتور جلوگیری شود.
پرسش: ماژول چگونه توزیع برق بکپلین را در کانالهای متصل مدیریت میکند؟
پاسخ: منطق توزیع برق داخلی، ریل اصلی 24 VDC بکپلین را به ولتاژهای تنظیمشده در سطح منطقی تبدیل میکند و همزمان مسیرهای جریان حلقه میدانی را از مدارهای پردازنده مرکزی ایزوله نگه میدارد.
راهنمای نصب در محل
- کانکتور لبه پشتی ماژول TK-IOL101 را با سوکت متناظر روی پایه IOTA سیستم Experion C300 همراستا کنید.
- کارت را محکم فشار دهید تا مکانیزمهای قفل در مجموعه نصب در جای خود قرار گرفته و با صدای کلیک محکم شوند.
- اطمینان حاصل کنید که شیلد تمام سیمکشی حلقههای میدانی 4-20 mA به یک شینه ارت اختصاصی واحد درون کابینت ترمینال متصل است.
- کابلهای سیگنال آنالوگ کمولتاژ را در مسیرهای سیمکشی کابینت از مدارهای توزیع برق AC پُرولتاژ جدا کنید.
