جزئیات محصول

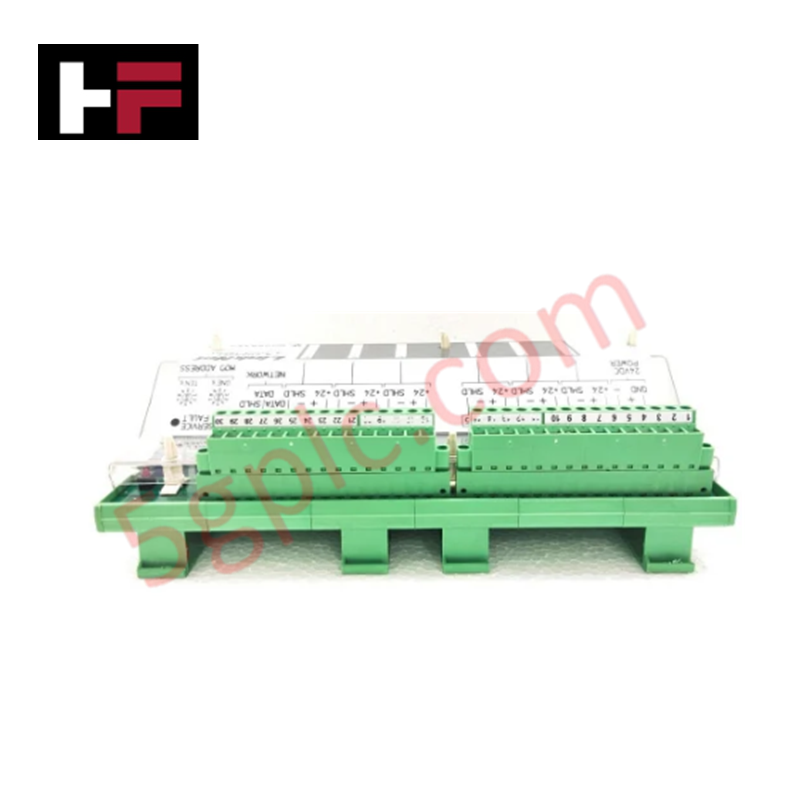

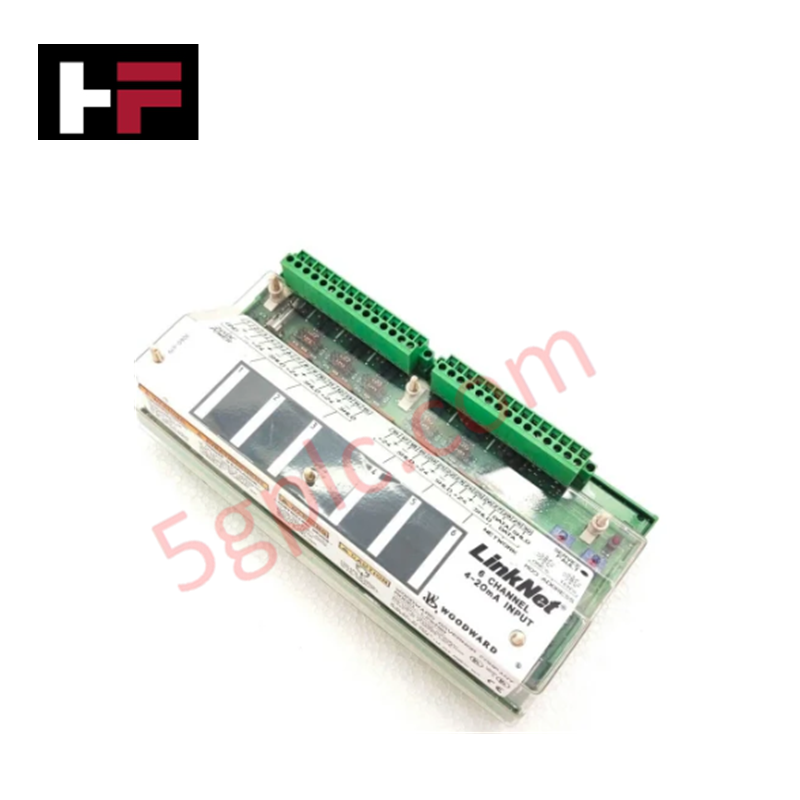

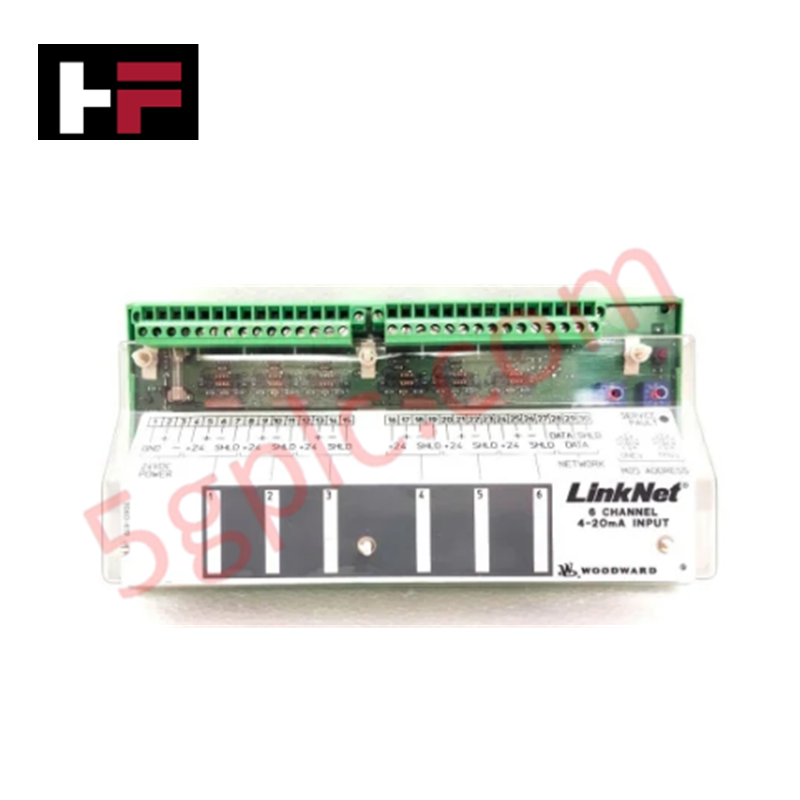

وودوارد 9905-969، که به عنوان ماژول ورودی آنالوگ 9905-969 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای جمعآوری سیگنال توزیعشده در پلتفرمهای کنترل توربین LINKnet عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 9905-969 |
| برند | وودوارد |
| مبدأ | ایالات متحده آمریکا |
| وزن | 9.11 پوند |
| ابعاد | 14 × 11 × 4 اینچ |
| دمای کاری | -40 تا 55 درجه سانتیگراد |
| مصرف برق | +24 ولت DC با جریان 1 آمپر |
| دقت | 1٪ در 25 درجه سانتیگراد |
| کانالهای ورودی | 6 کانال (4-20 میلیآمپر) |
پاسخ بازخورد حلقه عملگر
ماژول 9905-969 جمعآوری سیگنال آنالوگ توزیعشده را تسهیل میکند و از طریق یک کابل زوج به هم تابیده به کنترلر NetCon متصل میشود. کانالهای ورودی برای بازخورد حسگر 4-20 میلیآمپر بهینه شدهاند و دادههای لازم برای ترتیببندی و نظارت را فراهم میکنند. در سیستمهایی که از بازخورد حلقه عملگر استفاده میکنند، این ماژول سطح جریان دستگاههای میدانی را به بستههای دیجیتال تبدیل میکند که سپس توسط گروه نرخ تعریفشده کنترلر NetCon پردازش میشوند. یکپارچگی سیگنال بهطور مداوم از طریق کابلهای شبکه ایزوله حفظ میشود و هر ماژول با استفاده از دو کلید چرخشی برای اطمینان از آدرسدهی دقیق گره (از 1 تا 60) در معماری LINKnet پیکربندی میشود.
سؤالات متداول
س: آیا میتوان ماژول 9905-969 را در حین ارتباط فعال شبکه به صورت داغ تعویض کرد؟
ج: این ماژول به عنوان یک قطعه قابل نصب در سیستم LINKnet طراحی شده است. با این حال، ماژولها را فقط زمانی تعویض کنید که کابل شبکه خاموش باشد یا زمانی که پیکربندی نرمافزاری سیستم اجازه حذف ایمن را میدهد تا از تداخل آدرس یا ناپایداری باس ارتباطی جلوگیری شود.
س: چگونه از تداخل آدرس شبکه هنگام نصب چندین ماژول جلوگیری میشود؟
ج: هر ماژول از دو کلید چرخشی برای تنظیم آدرس گره استفاده میکند. این آدرس باید دقیقاً با پیکربندی تعیینشده در برنامه کدگذار MOE مطابقت داشته باشد تا بستههای داده به درستی به گروه نرخ کانال اختصاصیافته هدایت شوند.
راهنمای نصب میدانی
- نصب: اطمینان حاصل کنید که ماژول بهطور محکم در کابینت کنترل نصب شده است. فاصله کافی برای جریان هوای مناسب در محدوده دمای کاری -40 تا 55 درجه سانتیگراد حفظ شود.
- آدرسدهی: قبل از وارد کردن ماژول، کلیدهای چرخشی دوگانه را به آدرسی که در فایل پیکربندی یکپارچهساز سیستم مشخص شده است، تنظیم کنید.
- سیمکشی ارتباطی: ماژول را با استفاده از یک کابل زوج به هم تابیده به کابل شبکه کنترلر NetCon متصل کنید. اطمینان حاصل کنید که اتصالات محکم هستند تا از از دست رفتن موقت دادهها در خط شبکه 277 ولت AC جلوگیری شود.
- سایهدار کردن: شیلد کابلها را در ترمینالهای مشخص شده کابینت زمین کنید تا از نویز حالت مشترک محافظت شود، بهویژه در محیطهایی که رطوبت به 95٪ میرسد.
- اعتبارسنجی: پس از روشن شدن، نمایشگر دو خطی را برای نشانگرهای وضعیت بررسی کنید. اطمینان حاصل کنید که کنترلر NetCon گره را شناسایی کرده است قبل از اینکه 6 کانال را از طریق برنامه کدگذار MOE کالیبره کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
