جزئیات محصول

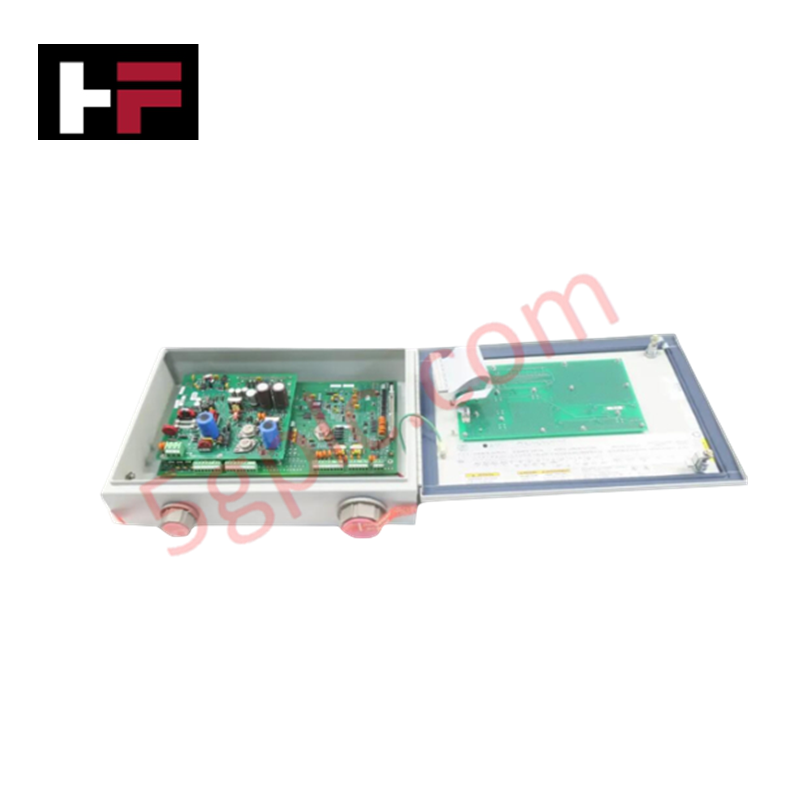

واحد کنترل دیجیتال Woodward 9905-860، که بهعنوان 9905-860 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای تنظیم توربین و موتور در پلتفرمهای کنترل PEAK150 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 9905-860 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| وزن | 1.3 کیلوگرم |
| ابعاد | 243 × 176 × 86 میلیمتر |
| دمای کاری | منفی 40 تا 70 درجه سانتیگراد |
| ولتاژ تغذیه | 18 تا 32 ولت DC |
| سیگنال ورودی | 4-20 میلیآمپر |
| درجه حفاظت | NEMA 4 |
پاسخ بازخورد حلقه محرک
مدل 9905-860 کنترل حلقه بسته را با پردازش سیگنالهای ورودی 4-20 میلیآمپر برای تنظیم محرکهای سوخت موتور اصلی فراهم میکند. منطق کنترل برای پاسخ سریع در کاربردهای توربین بهینه شده است و سرعت یا بار تنظیمشده را با وجود اختلالات خارجی پایدار نگه میدارد. این واحد از ارتباط Modbus پشتیبانی میکند که امکان ادغام در شبکههای نظارتی سطح بالاتر برای پایش پارامترها و تنظیم نقاط تنظیم را فراهم میآورد. تنظیم دقیق پارامترهای تناسبی-انتگرالی-مشتقی (PID) برای دستیابی به پاسخ بازخورد حلقه محرک لازم است تا سیستم در حالت پایدار باقی بماند و در تغییرات بار گذرا از نوسان بیش از حد جلوگیری شود.
سؤالات متداول
س: آیا درجه حفاظت NEMA 4 اجازه نصب در فضای باز را میدهد؟
ج: بله، درجه NEMA 4 نشان میدهد که واحد به گونهای ساخته شده است که در برابر ورود اجسام جامد خارجی (گرد و خاک سقوطکننده و گرد و غبار بادی) و نفوذ آب (باران، برف، آب پاشیده و آب شلنگپاشی) محافظت میکند.
س: آیا پروتکل ارتباطی Modbus برای پیکربندی پشتیبانی میشود؟
ج: بله، مدل 9905-860 از پروتکل Modbus پشتیبانی میکند که امکان تبادل داده با کنترلرهای خارجی برای وضعیت عملیاتی، ثبت خطا و تنظیم از راه دور نقاط تنظیم را فراهم میآورد.
راهنمای نصب در محل
- نصب: اطمینان حاصل کنید که بدنه 243 × 176 × 86 میلیمتری روی سطحی صاف و محکم نصب شده است. درجه NEMA 4 منوط به استفاده از اتصالات لوله مناسب و واشرهای آببندی در هنگام نصب است.
- اتصالات الکتریکی: تغذیه 18-32 ولت DC را به ترمینالهای مشخص شده وصل کنید. اطمینان حاصل کنید که منبع تغذیه از گذراهای ولتاژ بالا ایزوله شده باشد تا منطق دیجیتال محافظت شود.
- کابلکشی سیگنال: برای سیگنالهای ورودی 4-20 میلیآمپر از کابلهای جفتپیچیده و شیلددار استفاده کنید. شیلد کابل را فقط در انتهای کنترل زمین کنید تا از ایجاد حلقه زمین جلوگیری شود.
- مدیریت حرارتی: با اینکه دستگاه برای دمای منفی 40 تا 70 درجه سانتیگراد رتبهبندی شده است، از نصب کنترل در معرض مستقیم نور خورشید یا نزدیک به قطعات خروجی با حرارت بالا خودداری کنید تا عمر نمایشگر داخلی و میکروپروسسور حفظ شود.
- اعتبارسنجی: قبل از اعمال سوخت به موتور اصلی، تست عملکرد حلقه ورودی 4-20 میلیآمپر و اتصال Modbus را انجام دهید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
