جزئیات محصول

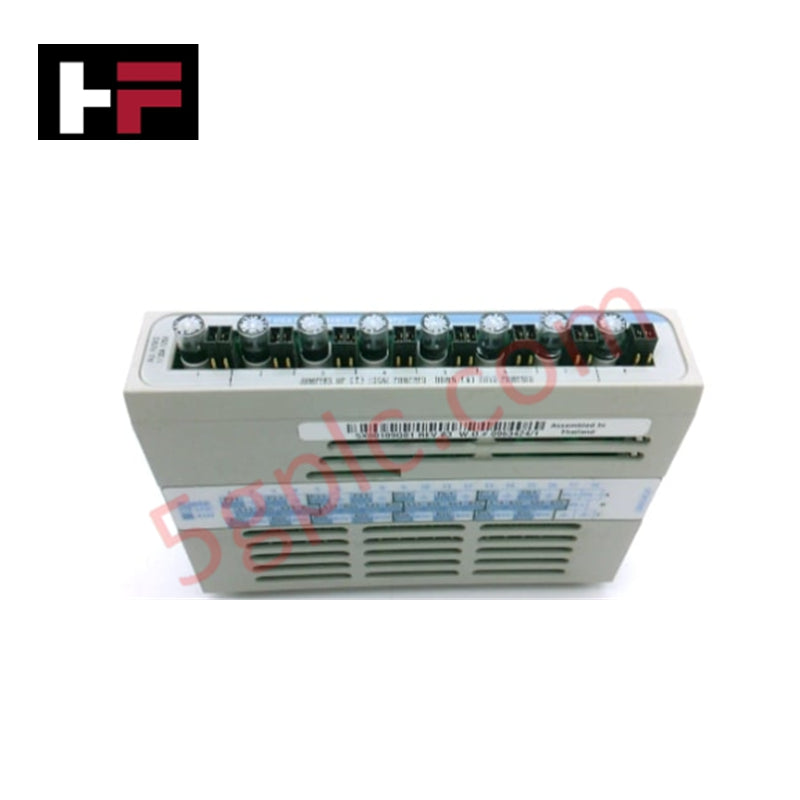

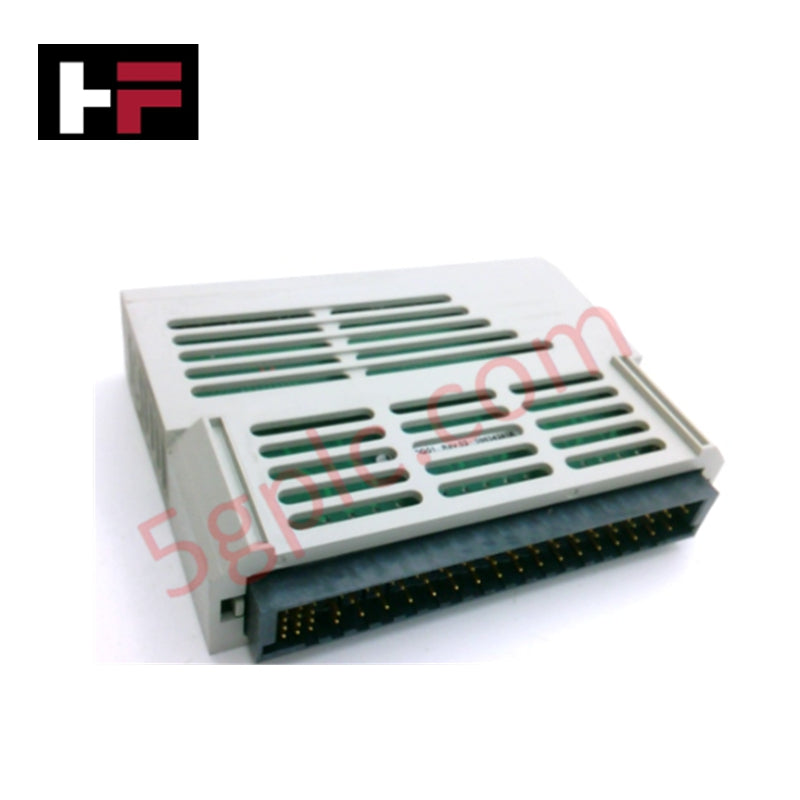

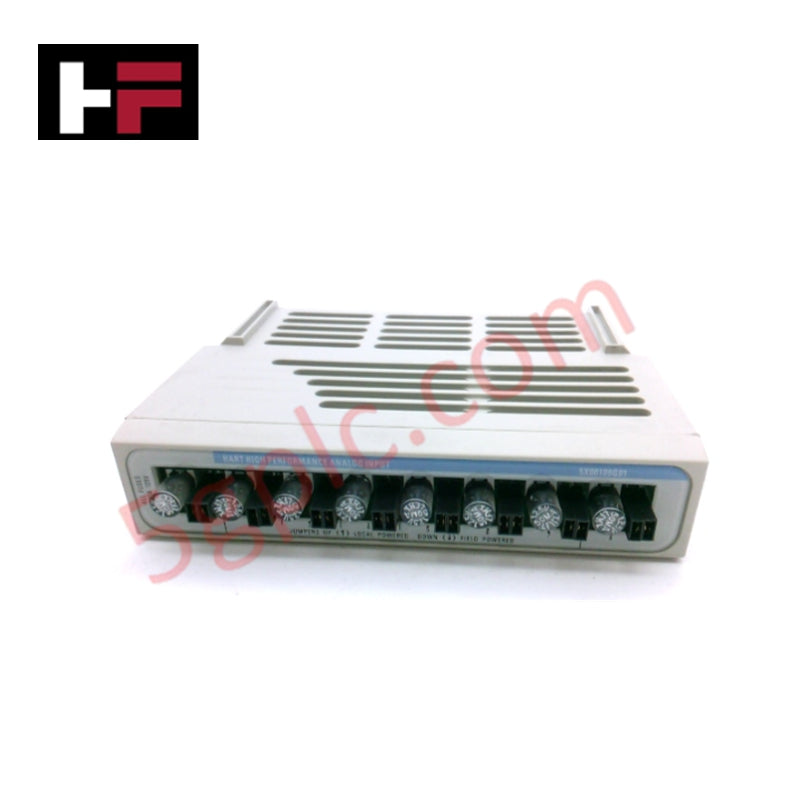

پیکربندی شده برای کنترل موقعیت شیر در پلتفرمهای Ovation، Westinghouse 1C31197G05 (ماژول الکترونیکی 1C31197G05) اجرای فیزیکی مستقیم سیگنالهای کنترلی مورد نیاز برای تنظیم محرکهای شیر را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31197G05 |
| برند | Westinghouse |
| مبدأ | ایالات متحده |
| وزن | 0.15 کیلوگرم |
| ابعاد | 11.9 سانتیمتر × 2.9 سانتیمتر × 9.5 سانتیمتر |
| دمای کاری | محدوده استاندارد صنعتی |
| مصرف برق | بار وابسته به سیستم |
| کارکرد | ماژول الکترونیکی موقعیتدهنده شیر |
پروتکل حلقه 4-20 میلیآمپر HART
ماژول 1C31197G05 به عنوان رابط بین سیستم کنترل و موقعیتدهندههای شیر نصب شده در میدان عمل میکند. این ماژول از پروتکل سیگنالینگ حلقه 4-20 میلیآمپر HART پشتیبانی میکند که امکان کنترل دقیق حرکت شیر را فراهم میآورد و در عین حال انتقال دادههای تشخیصی مانند فشار محرک، بازخورد موقعیت و شمارش چرخههای حرکت را تسهیل میکند. این ماژول ایزولاسیون کانال به کانال را برای جلوگیری از تداخل بین مسیر سیگنال کنترل و حلقه ابزار دقیق فراهم میکند و پایداری در محیطهای با تداخل الکترومغناطیسی بالا را تضمین میکند. مدار الکترونیکی به گونهای طراحی شده است که فرمانهای دیجیتال کنترل از کنترلر را به جریانهای آنالوگ مدوله شده تبدیل کند و امکان موقعیتدهی تناسبی شیر و پیگیری نقطه تنظیم را فراهم میآورد.
سؤالات متداول
س: آیا ماژول 1C31197G05 از تعویض داغ پشتیبانی میکند؟
ج: این ماژول برای نصب تعویض داغ در رک I/O اوویشن طراحی شده است. قبل از جدا کردن ماژول، اطمینان حاصل کنید که حلقه کنترل مربوطه در حالت دستی قرار دارد یا در نرمافزار کنترلر غیرفعال شده است تا از تغییر ناخواسته موقعیت شیر جلوگیری شود.
س: آیا این ماژول الکترونیکی با همه انواع محرکهای شیر سازگار است؟
ج: سازگاری بستگی به نیازهای ورودی محرک و دامنه خروجی سیگنال 1C31197G05 دارد. قبل از پیکربندی و راهاندازی حلقه، مشخصات رابط الکتریکی محرک شیر خاص را با قابلیت خروجی ماژول بررسی کنید.
راهنمای نصب در میدان
- اطمینان حاصل کنید که کابینت کنترل روشن است و اسلات رک I/O برای نصب ماژول آماده است.
- ماژول را با کانکتور پشتصفحه همتراز کرده و با فشار محکم در جای خود قرار دهید تا تماس مطمئن با باس سیستم برقرار شود.
- کابلکشی کنترل میدان را به ترمینال مناسب متصل کنید و رعایت دقیق اصول محافظت کابل برای جلوگیری از حلقههای زمین را انجام دهید.
- یکپارچگی سیمکشی حلقه را بررسی کرده و از پیوستگی صحیح قبل از راهاندازی حلقه کنترل از طریق ایستگاه مهندسی Ovation اطمینان حاصل کنید.
- پس از روشن شدن، وضعیت LEDهای ماژول را کنترل کنید تا از تکمیل موفقیتآمیز خودآزمایی و برقراری ارتباط با کنترلر مطمئن شوید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
