جزئیات محصول

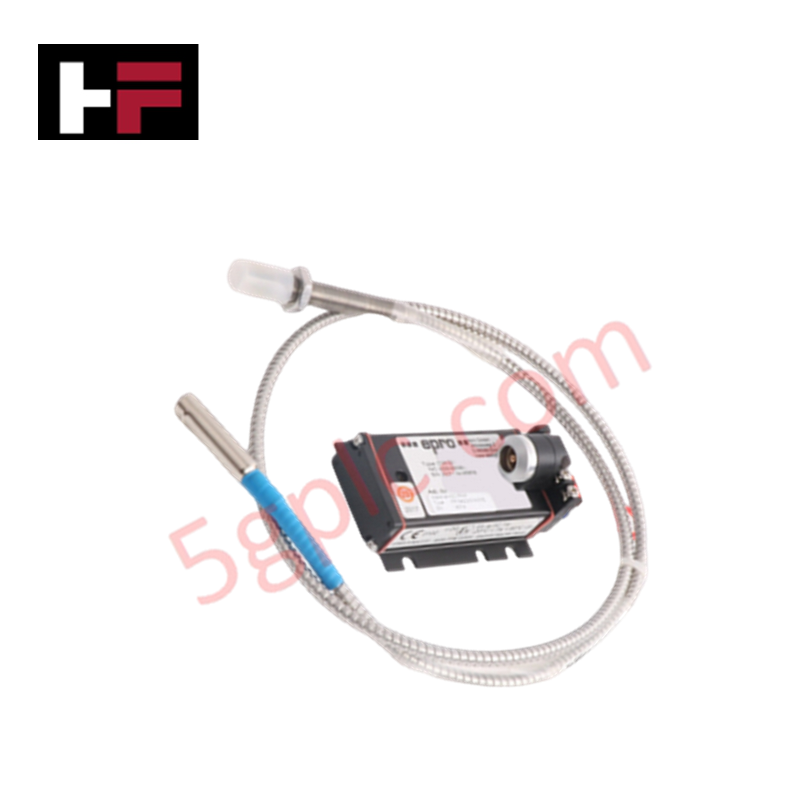

Emerson PR6423/010-000 CON021 که با نام PR6423/010-000 CON021 مبدلهای سیگنال جریان گردابی نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش سیگنال جابه‌جایی دینامیکی با فرکانس بالا در سامانه‌های حفاظت ماشین‌آلات عمل می‌کند. این مبدل تغییرات میدان حسگر جریان گردابی با فرکانس بالا را به خروجی‌های ولتاژ آنالوگ خطی و متناسب برای پایش جابه‌جایی شعاعی و محوری شفت تبدیل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/010-000 CON021 |
| برند | Emerson |
| مبدأ | USA |
| وزن | 0.36 kg (جرم ناخالص بسته‌بندی)؛ ~120 grams (جرم ماژول مبدل) |
| ابعاد | 20 cm x 20 cm x 4 cm (بسته‌بندی)؛ جنس محفظه LMgSi 0.5 F22 |
| دمای کاری | -30 تا 100 deg C |
| مصرف توان | تغذیه از طریق ریل منبع -21 VDC تا -32 VDC |
| محدوده ولتاژ تغذیه | -23 V تا -32 V (محدوده خروجی -4 V تا -20 V)؛ -21 V تا -32 V (محدوده خروجی -2 V تا -18 V) |
| محدوده فرکانس (-3 dB) | 0 تا 20000 Hz |
| زمان خیز | کمتر از 15 us |
| شوک و ارتعاش | 5g در 60 Hz و 25 deg C |
| کلاس حفاظت | IP20 |
| نصب | 4 پیچ M5x20 |
| اتصال ترانسدیوسر | دوشاخه Lemo خودقفل‌شونده |
| اتصال سیگنال/توان | نوع ترمینال پیچی (سیم حداکثر 1.5 mm2) |
| نوع محصول | مبدلهای سیگنال جریان گردابی |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
توپولوژی ارزیابی سیگنال CON021 از معماری ایزولاسیون کانال‌به‌کانال برای جداسازی حلقه‌های اولیه حسگر از بک‌پلین‌های پردازش استفاده می‌کند و از ایجاد حلقه‌های زمین حالت مشترک میان کانال‌های پایش توربوماشینری با سرعت بالا جلوگیری می‌کند. هنگام اتصال به تجهیزات دریافت داده پایین‌دستی مجهز به فرستنده‌های پروتکل حلقه 4-20 mA HART یا درگاه‌های شبکه FOUNDATION Fieldbus، مبدل سیگنال یکپارچگی پهنای‌باند بالای آنالوگ را از 0 تا 20000 Hz حفظ می‌کند. مدار مرجع جبران‌سازی اتصال سرد داخلی، مسیرهای پردازش سیگنال را هنگام نوسانات حرارتی محیط در محدوده کاری -30 تا 100 deg C پایدار می‌کند.
پرسش‌های متداول
س: بسته به بازه خروجی آنالوگ پیکربندی‌شده، چه محدوده‌هایی از ولتاژ منبع تغذیه موردنیاز است؟
پ: برای محدوده خروجی -4 V تا -20 V، ولتاژ منبع ورودی -23 V تا -32 V موردنیاز است؛ درحالی‌که ولتاژ منبع ورودی -21 V تا -32 V از محدوده خروجی -2 V تا -18 V پشتیبانی می‌کند.
س: کابل ترانسدیوسر در محفظه ماژول CON021 چگونه خاتمه داده می‌شود؟
پ: ترانسدیوسر از طریق رابط دوشاخه Lemo خودقفل‌شونده متصل می‌شود که قفل مکانیکی مطمئن و اتصال کواکسیال شیلددار را تضمین می‌کند.
س: چه محدودیتی برای اندازه سیم در ترمینال‌های اتصال تغذیه و خروجی پشتیبانی می‌شود؟
پ: ترمینال‌های پیچی تغذیه و خروجی، سیم مسی افشان یا مفتولی را با حداکثر سطح مقطع 1.5 mm2 می‌پذیرند.
راهنمای نصب در محل
- محفظه CON021 را با استفاده از چهار پیچ M5x20 ارائه‌شده روی یک سطح فلزی تمیز و صاف نصب کنید.
- بررسی کنید محل نصب از الزامات درجه IP20 فراتر نرود و در محدوده دمایی -30 تا 100 deg C کار کند.
- کابل ترانسدیوسر جریان گردابی را به سوکت اختصاصی Lemo متصل کنید تا مکانیزم خودقفل‌شونده کاملاً درگیر شود.
- رساناهای تغذیه و سیگنال خروجی را لخت کنید و مطمئن شوید سطح مقطع هر سیم از 1.5 mm2 بیشتر نباشد.
- سیم‌های سیگنال را مطابق نمودار تخصیص ترمینال در ترمینال‌های پیچی محکم کنید و پیچ‌ها را با گشتاور استاندارد سفت کنید.
- شیلد بیرونی کابل را مستقیماً به شبکه اتصال زمین تابلو متصل کنید تا از آن در برابر تداخل الکترومغناطیسی با فرکانس بالا محافظت شود.
