جزئیات محصول

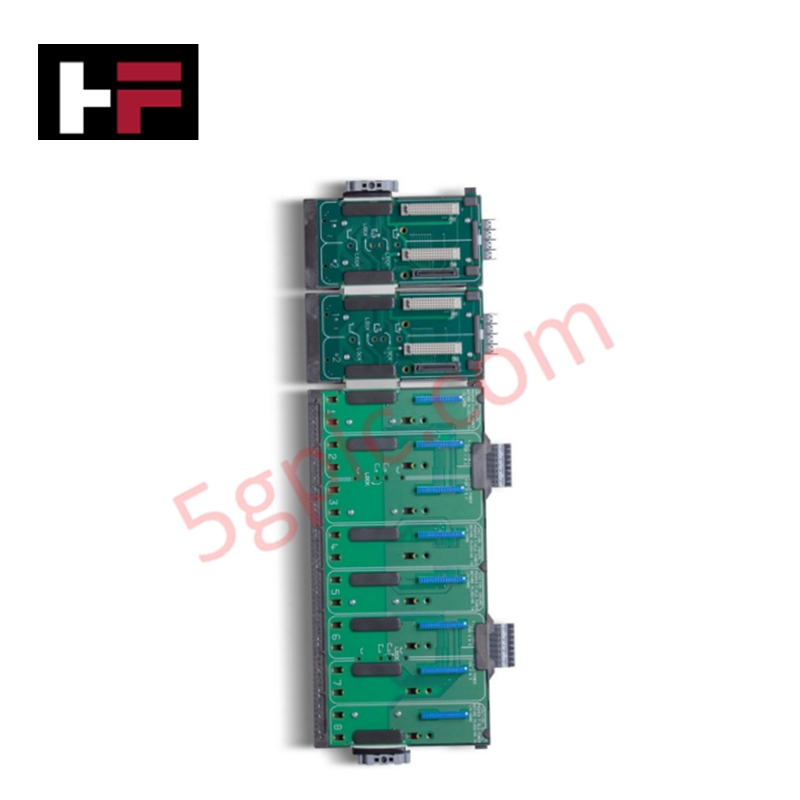

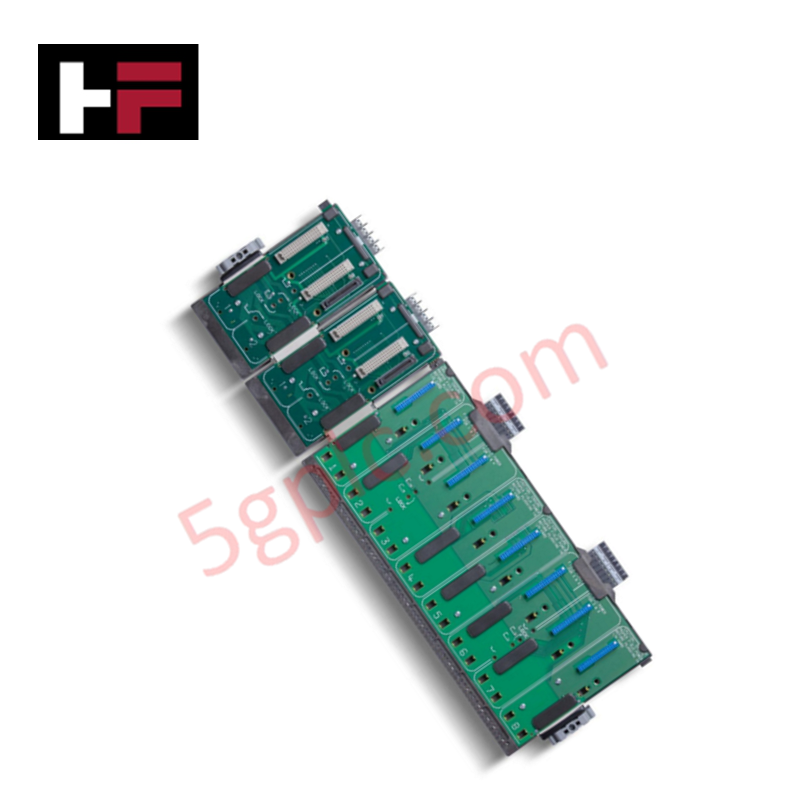

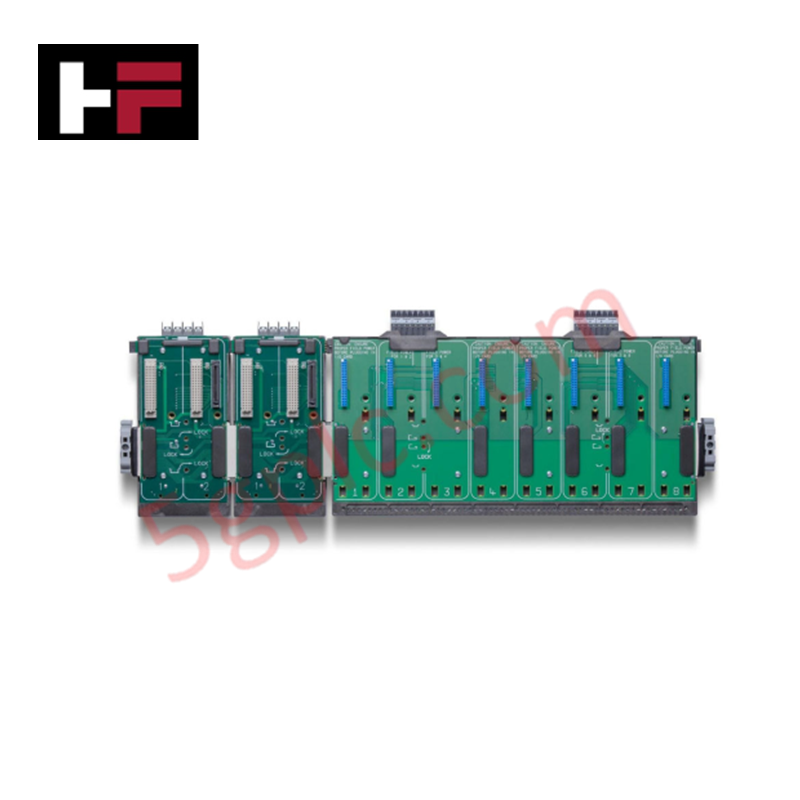

پیکربندی شده برای توزیع سیگنال با چگالی بالا در شبکه‌های اتوماسیون DeltaV، Emerson VE4050S2K1C0 (VE4050S2K1C0 حامل رابط ۸-کاناله I/O پهن) اجرای مستقیم فیزیکی/الکتریکی اتصال ماژول به بک‌پلین و خاتمه سیم‌کشی میدانی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | VE4050S2K1C0 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۸۲ کیلوگرم (۱.۸۰ پوند) |
| ابعاد | ۱۳۲ میلی‌متر × ۱۰۵ میلی‌متر × ۵۲ میلی‌متر |
| دمای کاری | مشخص نشده |
| مصرف برق | توزیع غیرفعال |
| ظرفیت ماژول | ۸ ماژول I/O |
| نصب | ریل DIN ۳۵ میلی‌متری |
کنترل فرآیند: ایزولاسیون کانال به کانال
معماری حامل VE4050S2K1C0 با اجرای یک میله محافظ اختصاصی و مسیرهای زمین یکپارچه، یکپارچگی سیگنال را حفظ می‌کند. این طراحی ایزولاسیون کانال به کانال را با اطمینان از اینکه نویز فرکانس بالا و گذراهای حالت مشترک از حلقه‌های میدانی به زمین کابینت هدایت می‌شوند قبل از رسیدن به باس ارتباطی بک‌پلین، تسهیل می‌کند. با فراهم کردن مسیر با امپدانس پایین برای محافظ کابل‌ها، حامل به طور مؤثری بازگشت سیگنال یک ماژول I/O را از اسلات‌های مجاور جدا می‌کند، از تداخل متقابل جلوگیری کرده و عملکرد قطعی داده‌های حلقه آنالوگ و گسسته را در سراسر بک‌پلین کنترلر سری M تضمین می‌کند.
سؤالات متداول (FAQ)
س: هدف از میله محافظ یکپارچه در این حامل چیست؟
ج: میله محافظ نقطه خاتمه مرکزی برای محافظ کابل‌های میدانی فراهم می‌کند. اتصال صحیح به این میله برای ایجاد مرجع زمین پیوسته و به حداکثر رساندن اثربخشی محافظت در برابر تداخل الکترومغناطیسی برای حلقه‌های سیگنال آنالوگ حساس ضروری است.
س: آیا این حامل با تمام ماژول‌های I/O سری M دلتاوی سازگار است؟
ج: این حامل برای جایگاه‌های استاندارد ماژول‌های I/O سری M طراحی شده است. سازگاری بستگی به کلید مکانیکی و نیازهای سیگنال‌دهی بک‌پلین نوع ماژول خاص دارد؛ پیش از نصب فیزیکی، سازگاری اسلات حامل با ماژول را با مستندات فنی ماژول بررسی کنید.
راهنمای نصب میدانی
-
نصب: حامل را روی ریل DIN استاندارد ۳۵ میلی‌متری محکم کنید. اطمینان حاصل کنید که ریل به زمین کابینت متصل است تا پتانسیل مرجع لازم برای بدنه آلیاژ آلومینیوم و صفحات زمین داخلی فراهم شود.
-
زمین کردن: زمین سیستم را به پیچ زمین حامل متصل کنید. استفاده از کابل با هادی بالا و امپدانس پایین برای حفظ اثربخشی ویژگی‌های محافظت یکپارچه ضروری است.
-
خاتمه محافظ: محافظ کابل‌های میدانی را به میله محافظ یکپارچه هدایت کنید. روکش کابل را برای آشکار کردن محافظ جدا کنید و از گیره‌های فلزی مناسب برای اطمینان از اتصال گازبند و با مقاومت کم به میله استفاده کنید.
-
قرارگیری ماژول: ماژول‌های I/O را با اسلات‌های حامل تراز کنید و با فشار محکم کنید تا مکانیزم قفل فعال شود. اطمینان حاصل کنید که پین‌های بک‌پلین ماژول بدون تغییر شکل قرار گرفته‌اند تا سرعت ارتباطی یکنواخت تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
