جزئیات محصول

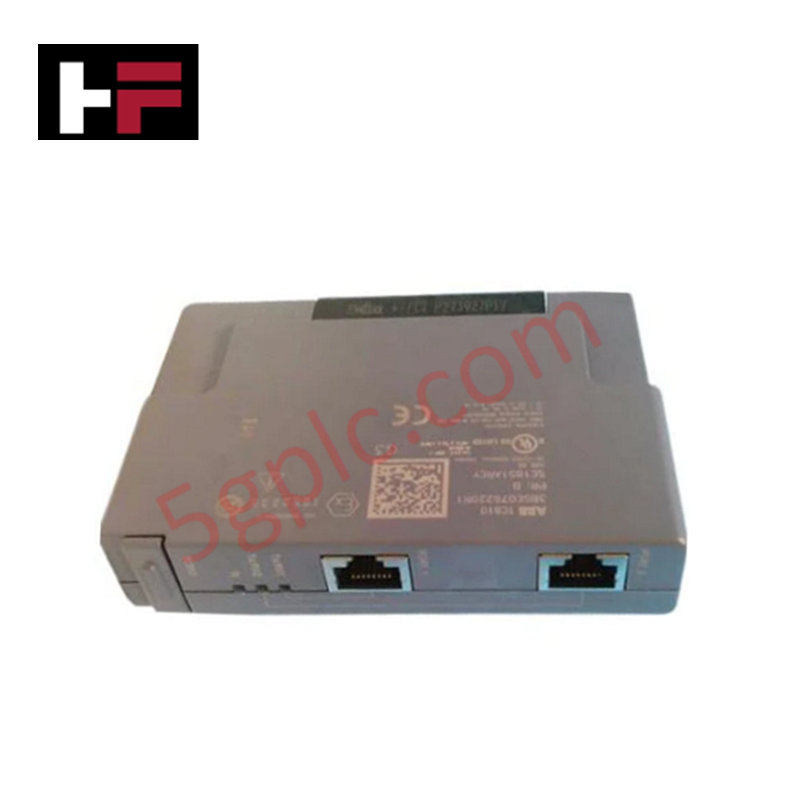

ماژول ارتباطی ABB 3BSE076220R1 که با نام TC810 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای کنترل فرمان حلقه متغیر ایزوله در سیستم‌های اتوماسیون ABB عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TC810 (شناسه محصول: 3BSE076220R1) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.102 کیلوگرم |
| ابعاد | 24.5 میلی‌متر × 110 میلی‌متر × 77 میلی‌متر |
| دمای کاری | 0 تا +55 درجه سانتی‌گراد (پارامترهای استاندارد صنعتی) |
| مصرف برق | تأمین شده به صورت داخلی از طریق مجموعه رابط بک‌پلین |
| نوع محصول | ماژول‌های ارتباطی |
| رسانه رابط | رسانه مسی |
| پیکربندی پورت | 2 پورت RJ45 (سوئیچ دو پورته داخلی) |
| معماری افزونگی | پشتیبانی از توپولوژی‌های پیکربندی تک یا افزونه |
| وضعیت RoHS | مطابق با دستورالعمل اتحادیه اروپا 2011/65/EU |
| دسته‌بندی WEEE | 5. تجهیزات کوچک (هیچ بعد خارجی بیش از 50 سانتی‌متر نیست) |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP و منطق سوئیچینگ
معماری سوئیچینگ داخلی TC810، مسیریابی بسته‌های دو کاناله را از طریق رابط‌های رسانه مسی مستقیماً از پلتفرم Field Communication Interface (FCI) هماهنگ می‌کند. این پیکربندی سخت‌افزاری، جریان داده مداومی را حفظ می‌کند که با بردارهای حلقه کنترل همزمان مطابقت دارد و به طور مستقیم سرعت ارتباط باس بک‌پلین میزبان را در طول چرخه‌های فعال نظرسنجی رجیستر محافظت می‌کند. با مدیریت منطق سوئیچینگ محلی از طریق سخت‌افزار یکپارچه، ماژول عملیات زمان اجرا را به طور یکپارچه در شبکه‌های تعیین‌شده مجاور Profinet / EtherNet/IP هماهنگ می‌کند. این ماژول سازگاری کامل با فریم‌ور فلش کنترلرهای اتوماسیون بالادستی را حفظ می‌کند و اطمینان می‌دهد که توسعه توپولوژی چند نقطه‌ای، گزینه‌های مقیاس‌پذیری چگالی ورودی/خروجی را در سراسر چیدمان فیزیکی باس تحت تأثیر قرار نمی‌دهد.
سؤالات متداول
س: آیا آداپتور ارتباطی TC810 از تعویض داغ (hot-swap) در شرایط پردازش داده فعال پشتیبانی می‌کند؟
ج: حذف آنلاین فقط زمانی پشتیبانی می‌شود که واحد در یک معماری افزونه پیکربندی شده باشد. اگر به عنوان یک رابط تک و غیر افزونه به کار رود، خارج کردن آن حلقه شبکه را قطع می‌کند، نظرسنجی رجیستر فعال را بلافاصله متوقف کرده و خطاهای ارتباطی را در کنترلر ایجاد می‌کند.
س: افزونگی فیزیکی شبکه چگونه در منطق سوئیچ دو پورته یکپارچه مدیریت می‌شود؟
ج: دو پورت RJ45 مستقیماً به جریان‌های رسانه افزونه متصل می‌شوند و تخصیص‌های رجیستر داخلی را به صورت پویا هنگام تشخیص خرابی لینک پورت تغییر می‌دهند. این حلقه سوئیچینگ در لایه سخت‌افزار عمل می‌کند و اطمینان می‌دهد که تأخیرهای انتقال مطابق با پروفایل‌های استاندارد رابط تعیین‌شده صنعتی باشد.
س: آیا برای همگام‌سازی سازگاری فریم‌ور فلش هنگام تعویض واحد، کلیدهای نرم‌افزاری خاصی لازم است؟
ج: خیر. آداپتور پروفایل‌های عملیاتی خود را بر اساس نشانگرهای شناسایی سخت‌افزاری و پارامترهای نرم‌افزاری تعریف شده توسط گره اصلی FCI همگام می‌کند. قبل از وارد کردن کارت به اسلات شاسی، باید صحت سوئیچ‌های انتخاب آدرس فیزیکی بررسی شود.
راهنمای نصب میدانی
- قرار دادن و نگهداری در شاسی: بدنه 24.5 میلی‌متری را روی اسلات پایه ترمینال بک‌پلین مشخص شده محکم کنید. به صورت عمود فشار دهید تا کلیپ‌های قفل‌کننده در جای خود کلیک کنند و تنش مکانیکی ناشی از لرزش‌های ساختاری صنعتی را خنثی کنند.
- مشخصات کابل شبکه محافظت‌شده: از کابل‌های زوج به هم تابیده محافظت‌شده (STP) دسته 5e یا بالاتر برای لینک‌های رسانه مسی استفاده کنید. پوشش‌های فلزی کانکتور را به زمین مشترک شاسی متصل کنید تا نویز میدانی از تغییر انتشار بسته‌ها جلوگیری شود.
- محدودیت‌های خمیدگی پورت: کابل‌های ارتباطی مسی RJ45 را از صفحه عمق 77 میلی‌متری از طریق مسیرهای پلاستیکی مخصوص سیم‌کشی عبور دهید. حداقل شعاع خمیدگی پایه 25 میلی‌متر را حفظ کنید تا از له شدن روکش سیم‌ها جلوگیری شود.
- فاصله‌بندی مرز حرارتی: اطمینان حاصل کنید که قطعات مجاور مسیرهای جریان هوای همرفتی اطراف بدنه ماژول را مسدود نکنند. دمای محیط داخل کابینت ترمینیشن نباید از حد استاندارد +55 درجه سانتی‌گراد تجاوز کند.
