جزئیات محصول

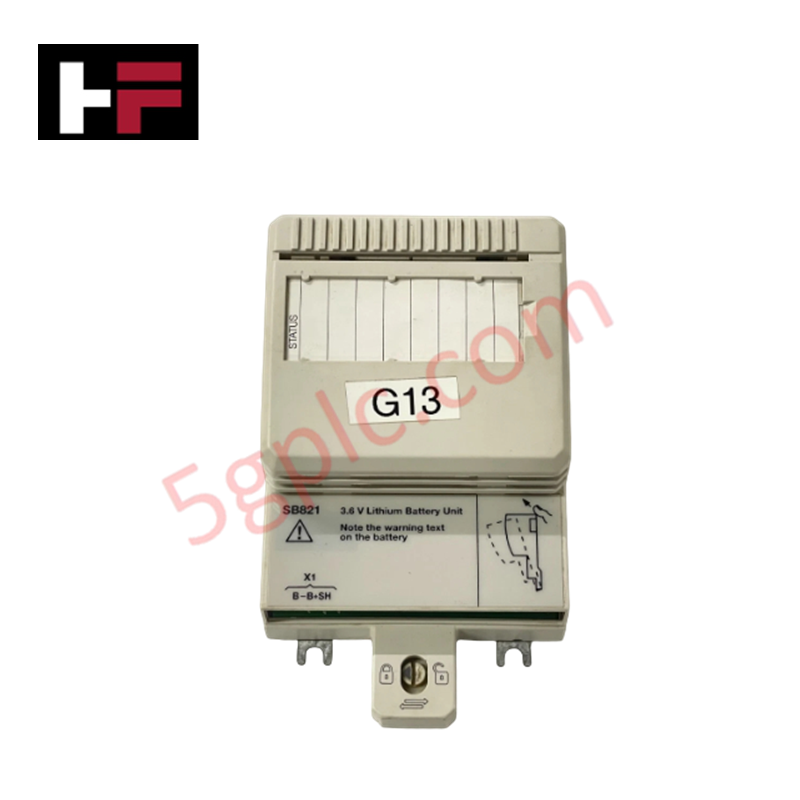

واحد باتری ABB SB821 Battery Unit 3BSE018109R1 (SB821 Battery Unit) که برای حفظ حافظه هنگام قطع برق در سیستمهای کنترلی ABB System 800xA پیکربندی شده است، عملکرد فیزیکی/الکتریکی مستقیم را فراهم میکند. این واحد هنگام وقفه در منبع تغذیه اصلی، توان DC پیوستهای را به بانکهای حافظه فرّار سیستم و مدارهای ساعت بلادرنگ (RTC) ارائه میدهد و بدون نیاز به ورودی توان کمکی خارجی، یکپارچگی منطق برنامه و پارامترهای سیستم را حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SB821 (3BSE018109R1) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.5 کیلوگرم |
| ابعاد | 85 میلیمتر x 136 میلیمتر x 59 میلیمتر |
| دمای کاری | محدوده محیطی استاندارد تابلو کنترل |
| مصرف توان | پشتیبانِ خودتأمین (مدار سلول با مقدار نامی 3 V DC) |
| نوع باتری | لیتیومی (90 گرم جرم شیمیایی) |
| حداقل زمان پشتیبانگیری | 1 ماه |
| نوع نصب | نصب خارجی روی ریل DIN |
| لوازم جانبی همراه | کابل اتصال TK821v020 |
سازگاری فلش میانافزار و معماری حفظ حافظه
این ماژول مستقیماً با باسهای تغذیه شاسی پشتیبان کنترلر ارتباط برقرار میکند تا وضعیتهای حفظ حافظه دسترسی تصادفی ایستا (SRAM) را مدیریت کند. سازگاری فلش میانافزار در سراسر معماری ABB System 800xA، پایش هماهنگ ولتاژ را در توالیهای خاموششدن تضمین میکند. پیکربندی باتری خارجی، محدودیتهای حرارتی و شیمیایی را از کارت اصلی CPU دور میکند و همزمان حفظ قطعی وضعیت باس شاسی را در سراسر افتهای ولتاژ خط حفظ میکند.
پرسشهای متداول
س: این واحد چگونه به رک کنترلر اصلی متصل میشود؟
پ: این ماژول از طریق کابل اتصال اختصاصی همراه، یعنی TK821v020، متصل میشود؛ این کابل محفظه باتری نصبشده روی ریل DIN را مستقیماً به ترمینال پشتیبان حافظه پردازنده وصل میکند.
س: آیا برای حملونقل این ماژول باتری مبتنی بر لیتیوم محدودیتی وجود دارد؟
پ: بله، زیرا این ماژول حاوی 90 گرم ترکیبات فلز لیتیوم است، حمل و جابهجایی آن باید مطابق مقررات انجمن بینالمللی حملونقل هوایی (IATA) و مقررات کالاهای خطرناک (DGR) برای مواد خطرناک کلاس 9 انجام شود.
س: آیا میتوان این واحد را هنگام روشن بودن سیستم تعویض کرد؟
پ: بله، اگر منبع تغذیه اصلی 24 V DC سیستم فعال و پایدار باقی بماند، میتوان واحد باتری خارجی را بدون وقفه در اجرای پردازنده یا از دست رفتن محتویات حافظه فرّار SRAM سرویس یا تعویض کرد.
راهنمای نصب در محل
- واحد را بهطور ایمن روی یک ریل DIN استاندارد EN درون محفظه نصب کنید و برای مسیردهی کابل، فاصله عمودی کافی را حفظ کنید.
- پیش از اتصال کانکتور کابل اتصال TK821v020 به درگاه رابط سیستم، جهت پایههای آن را بررسی کنید.
- اطمینان حاصل کنید دمای محیط کابینت در محدوده مشخصات استاندارد کنترل صنعتی باقی بماند تا از کاهش عمر کاری سلول لیتیومی جلوگیری شود.
- برای جلوگیری از ایجاد اتصال کوتاه هنگام نصب یا انجام عملیات تعمیر و نگهداری، از همراستایی صحیح اتصال ترمینالها اطمینان حاصل کنید.
