جزئیات محصول

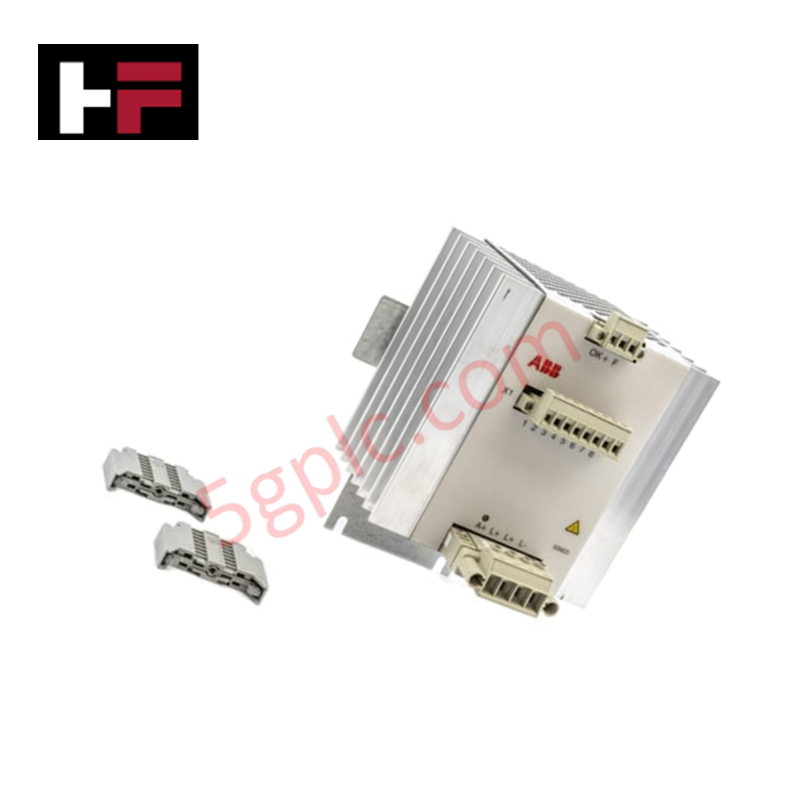

پیکربندی شده برای اجرای دیود رأیدهی و جداسازی تغذیه در شبکههای System 800xA و کنترلرهای High Integrity، ABB SS823 3BSE038226R1 (ماژول رأیدهی SS823 و حفاظت در برابر ولتاژ بیش از حد) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول دو کانال ورودی تغذیه 24 VDC را مدیریت میکند و اشتراک بار و محدودکننده ولتاژ بیش از حد را برای جلوگیری از انتشار خطاهای گذرای تغذیه در سراسر بکلینهای اتوماسیون پاییندستی ارائه میدهد. رلههای نظارتی داخلی بهطور فعال یکپارچگی ولتاژ و وضعیت خطا را رصد میکنند تا تشخیصهای سیستم را هدایت کنند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SS823 3BSE038226R1 |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 870 گرم (1.9 پوند) |
| ابعاد | 116 میلیمتر × 145 میلیمتر × 132 میلیمتر (4.6 اینچ × 5.8 اینچ × 5.3 اینچ) |
| دمای کاری | حداکثر 55 درجه سانتیگراد محیط |
| مصرف برق | تلفات حرارتی 24 W در بار 20 A (6 W در بار 5 A) |
| ولتاژ ورودی نامی | 1 × 24 VDC |
| حداکثر ولتاژ ورودی مجاز | 60 VDC |
| توان ورودی نامی | 500 W |
| جریان خروجی نامی | 20 A (حداکثر آستانه اضافه بار: 35 A) |
| کاهش ولتاژ خروجی | 1.2 ولت کمتر از ولتاژ ورودی در جریان حداکثر |
| حفاظت در برابر ولتاژ بیش از حد | آستانه قطع کمتر از 30 ولت |
| تشخیصها و ویژگیها | اشتراک بار، رله نظارتی، پشتیبانی High Integrity |
سرعت ارتباط باس بکلین و مقیاسپذیری قطعی High Integrity
ماژول SS823 بهطور مستقیم در شبکههای توزیع برق High Integrity ادغام میشود و تثبیت باس DC محافظتشده در برابر نوسان را بهصورت پیوسته تضمین میکند بدون اینکه تأخیر انتقالی به باسهای ارتباطی I/O مجاور وارد کند. سازگاری فریمور فلش در کنترلرهای تغذیه سیستم امکان نظارت لحظهای ولتاژ را فراهم میکند و رله نظارتی میتواند خطاهای ریل تغذیه را فوراً ایزوله کند. چیدمان متراکم قطعات، دفع حرارتی سریع را فراهم میکند و در عین حال در طول گذراهای بار اوج، دسترسی قطعی به توان را حفظ میکند.
سؤالات متداول
س: عملکرد اصلی رله نظارتی داخلی در SS823 چیست؟
ج: رله نظارتی سلامت داخلی دیود و وضعیت کانال تغذیه را پایش میکند و در صورت خرابی یا خارج شدن کانال ورودی از محدوده مجاز، وضعیت خود را تغییر داده و آلارمهای سیستم را فعال میکند.
س: حداکثر حد ولتاژ بیش از حد پشتیبانی شده توسط SS823 قبل از فعال شدن محدودکننده خروجی چقدر است؟
ج: این ماژول ولتاژهای گذرای خروجی را به کمتر از 30 ولت محدود میکند تا از بردهای پردازش حساس و ماژولهای I/O متصل پاییندستی محافظت کند.
راهنمای نصب در محل
- ماژول را بهصورت عمودی روی ریلهای DIN استاندارد داخل محفظه نصب کنید و حداقل فاصله 15 میلیمتر افقی و 30 میلیمتر عمودی را برای جریان طبیعی حرارتی حفظ کنید.
- اطمینان حاصل کنید که سیمکشی ورودی با مشخصات قطبیت 24 VDC مطابقت دارد و مدارهای تغذیه قبل از اتصال به ترمینالها خاموش هستند.
- تمام پیچهای ترمینالهای تغذیه را با گشتاور مکانیکی تعیینشده توسط سازنده (معمولاً 0.5 تا 0.8 نیوتنمتر) محکم کنید تا تماس الکتریکی با مقاومت پایین در بارهای جریان بالا تضمین شود.
- کابلهای سیگنال رله نظارتی را جدا از هادیهای توزیع AC ولتاژ بالا عبور دهید تا تداخل الکترومغناطیسی به حداقل برسد.
- ترمینالهای زمین حفاظتی (PE) را با یک تسمه کوتاه و ضخیم مسی مستقیماً به باسبار زمین کابینت متصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
