جزئیات محصول

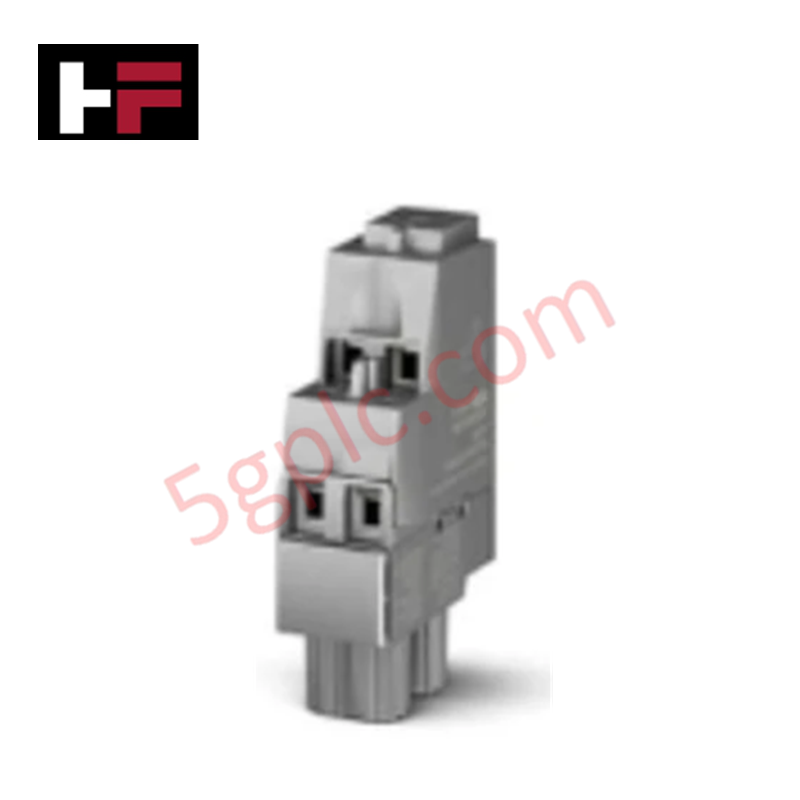

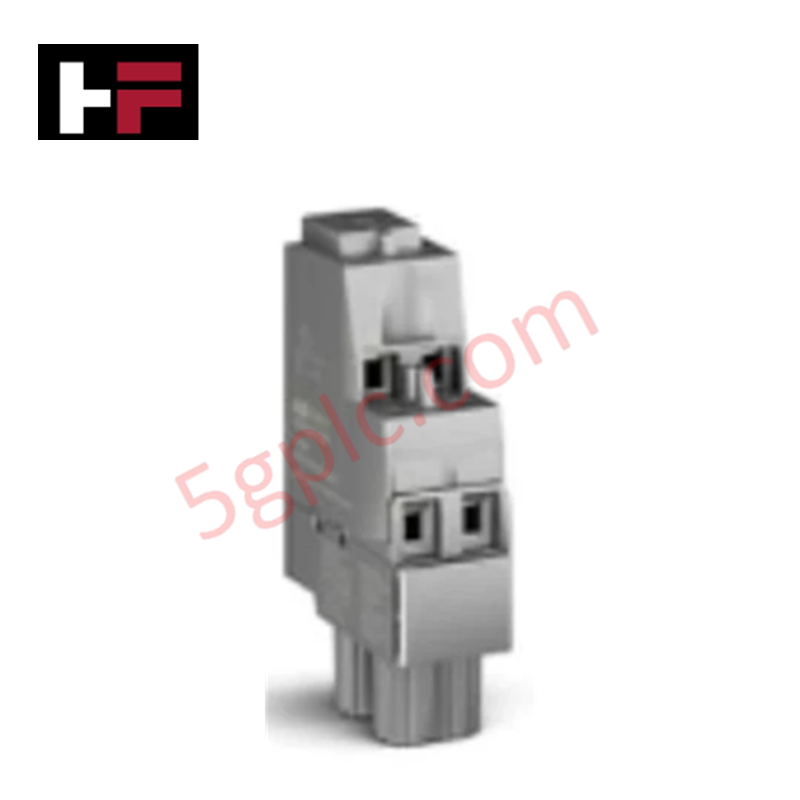

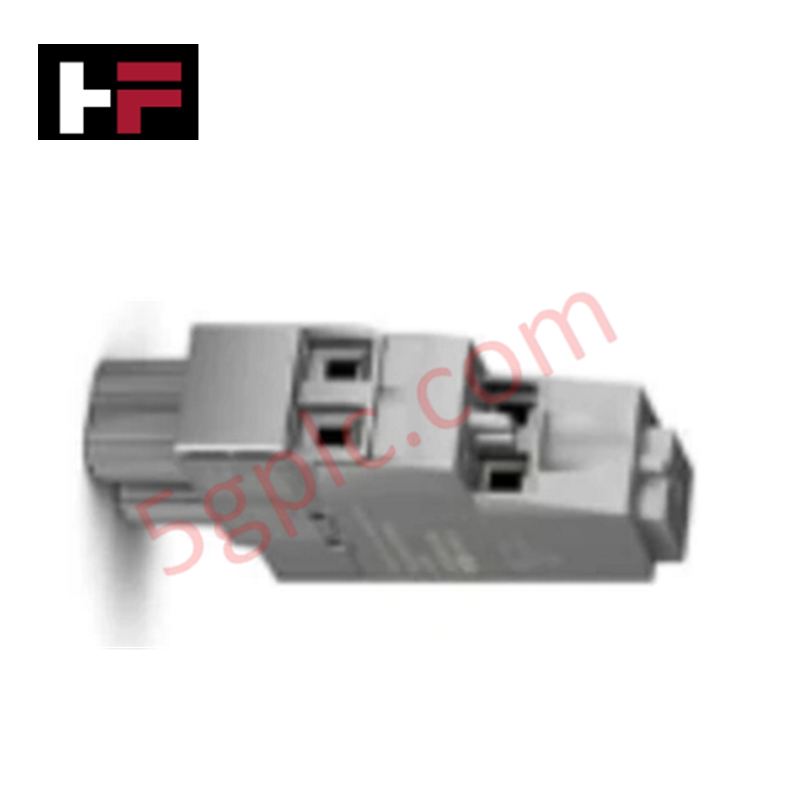

ABB PTB810 3BSE080332R1 که به عنوان PTB810 Power Injection Terminal Block نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای تأمین برق 24 ولت مستقیم (VDC) در معماری‌های واحد ترمینال ماژول‌های S600/Select I/O عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PTB810 3BSE080332R1 (کد کالا: 3BSE088182R1) |
| برند | ABB |
| مبدأ | سوئد / اروپا |
| وزن | تخصیص سخت‌افزار استاندارد ترمینال بلاک |
| ابعاد | پروفیل ماژول نصب روی ریل استاندارد |
| دمای کاری | منفی 40 تا مثبت 70 درجه سانتی‌گراد |
| مصرف برق | ماتریس توزیع غیرفعال (ظرفیت جریان حداکثر 20 آمپر) |
| ولتاژ ورودی | برق میدانی 24 ولت مستقیم اسمی |
| رطوبت نسبی | 5٪ تا 95٪ (بدون تراکم) |
| ارتفاع از سطح دریا | منفی 1000 تا 5000 متر |
| درجه آلودگی | درجه آلودگی 2 (IEC 60664-1) |
| کلاس حفاظتی | IP20 (IEC 60529) |
مسیر‌یابی قطعی شبکه و مقیاس‌پذیری چگالی I/O
ABB PTB810 3BSE080332R1 تعادل بار الکتریکی جریان بالا را در واحدهای ترمینال ماژول مجاور (MTUها) اجرا می‌کند تا امکان انجام روال‌های مقیاس‌پذیری چگالی I/O بدون محدودیت فراهم شود. با تأمین برق میدانی مداوم تا 20 آمپر به صورت محلی، این مجموعه سخت‌افزاری سطح ولتاژ پردازش داخلی را برای ماژول‌های تقویت سیگنال با توان بالا (SCMها) تثبیت می‌کند. این توزیع مستقیم برق از محدودیت‌های مسیرهای باس بک‌پلین جلوگیری می‌کند، از کاهش ولتاژ در میانه حلقه ممانعت می‌نماید و در عین حال سرعت ارتباط باس بک‌پلین و سازگاری کامل با فریمور فلش را در تمام دارایی‌های کنترل محلی شبکه شده حفظ می‌کند.
سؤالات متداول
س: محدودیت‌های ایزولاسیون و الکتریکی هنگام استفاده از مجموعه زنجیره قدرت چهارپیچی چیست؟
ج: اتصال زنجیره‌ای مسیر توزیع جریان مشترک را تشکیل می‌دهد. جریان کل عبوری از پل ترمینال نباید از حداکثر ظرفیت سخت‌افزاری 20 آمپر تجاوز کند تا از شرایط بار حرارتی موضعی جلوگیری شود.
س: آیا می‌توان هنگام فعال بودن حلقه تزریق جریان 24 ولت مستقیم برای تأمین برق SCMها از پروب‌های تست استفاده کرد؟
ج: بله. سوراخ‌های پروب تست یکپارچه امکان اتصال مولتی‌متر تشخیصی صنعتی استاندارد را در حین عملکرد زنده بدون ایجاد قطع یا اختلال الکتریکی در واحد ترمینال ماژول فراهم می‌کنند.
راهنمای نصب میدانی
- محفظه ترمینال IP20 را به طور محکم روی ریل نصب متقارن استاندارد در کنار خوشه واحد ترمینال ماژول مربوطه نصب کنید.
- خطوط برق میدانی 24 ولت مستقیم را به پیچ‌های محکم‌کننده مطمئن متصل کنید و اطمینان حاصل کنید که تمام مقادیر گشتاور مطابق با استانداردهای صنعتی است.
- هنگام زنجیره‌ای کردن چندین ورودی منبع تغذیه در بخش‌های سخت‌افزاری متصل، از زیرساخت ترمینال چهارپیچی اختصاصی استفاده کنید.
- فضای کافی از منابع حرارتی ولتاژ بالا مجاور حفظ کنید تا پروفیل عملیاتی محیطی کامل منفی 40 تا مثبت 70 درجه سانتی‌گراد حفظ شود.
