جزئیات محصول

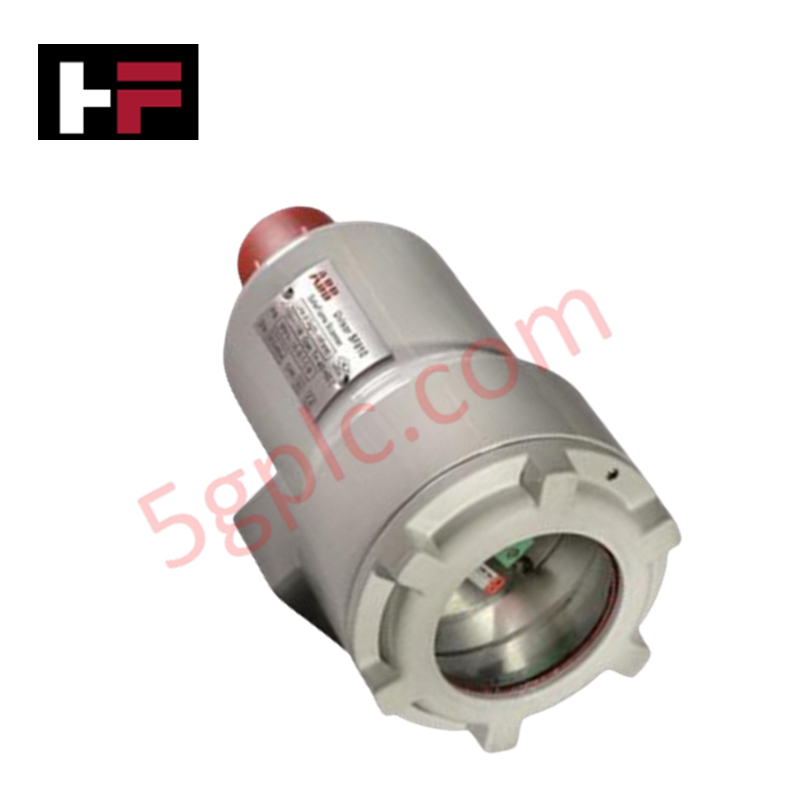

ABB SF810INT-LOS-UVIR-T-L که با نام SF810INT-LOS-UVIR-T-L نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تشخیص شعله چندسوختی و ارزیابی سیگنال‌های نوری در پلتفرم‌های شبکه‌ای ابزارهای احتراق Symphony Plus عمل می‌کند. این اسکنر از فوتودیودهای دوگانه UV/IR برای شناسایی تابش‌های طیفی در فرایندهای احتراق گاز طبیعی، نفت سنگین، زغال‌سنگ پودر‌شده و گاز گوگرد استفاده می‌کند و سیگنال‌های تریپ را از طریق پنجره‌های قابل‌تنظیم پاسخ به خرابی شعله اجرا می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SF810INT-LOS-UVIR-T-L |
| برند | ABB |
| دمای کاری | تا +350 درجه سانتی‌گراد (برای کابل‌های فیبر نوری UVIR) |
| مصرف توان | ۳٫۶ W معمولی، حداکثر ۴ W |
| منبع تغذیه | 24 VDC (محدوده کاری 18 تا 29 VDC) |
| فناوری حسگر | حسگر دوگانه UV/IR (قله UV در 280 nm، قله IR در 920 nm) |
| خروجی و رابط‌ها | خروجی ایزوله 4-20 mA، دو رابط RS-485 (Profibus/Modbus)، دو ورودی اپتوکوپل‌شده |
| نیازمندی هوای پاک‌سازی | جریان هوای پاک‌سازی 115 l/min برای تمیز کردن لنز LOS |
| کلاس حفاظتی | IP66 / IP67 |
سرعت ارتباط گذرگاه بک‌پلین و مقیاس‌پذیری چگالی I/O
اسکنر شعله SF810INT-LOS-UVIR-T-L از طریق دو رابط افزونه RS-485 که از ارتباطات Modbus و Profibus پشتیبانی می‌کنند، در معماری‌های اتوماسیون سیستم یکپارچه می‌شود و سرعت بالای ارتباط گذرگاه بک‌پلین و انتقال قطعی تله‌متری را حفظ می‌کند. تغییر مستقیم پارامترها از طریق دو ورودی دیجیتال اپتوکوپل‌شده، تطبیق سریع پیکربندی را میان چندین پروفایل سوخت امکان‌پذیر می‌سازد. سازگاری کامل با فلش میان‌افزار، پایش پویای عیب‌یابی و تنظیم از راه دور حساسیت را بدون ایجاد وقفه در مسیرهای داده سریال بک‌پلین فراهم می‌کند.
پرسش‌های متداول
س: حجم هوای پاک‌سازی موردنیاز برای تمیز کردن لنز در پیکربندی LOS چقدر است؟
پ: مدل‌های اسکنر خط دید (LOS) به جریان ثابت هوای پاک با دبی 115 l/min نیاز دارند که برای جلوگیری از تجمع آلودگی، در سراسر مجموعه لنز نوری هدایت می‌شود.
س: زمان پاسخ خرابی شعله (FFRT) در اسکنر چگونه تنظیم می‌شود؟
پ: پارامترهای FFRT از طریق رابط ارتباطی نرم‌افزار و در یک بازه قابل‌انتخاب از 0.2 تا 4.0 ثانیه قابل پیکربندی هستند.
س: آیا خروجی آنالوگ 4-20 mA دارای ایزولاسیون الکتریکی است؟
پ: بله. کانال خروجی آنالوگ 4-20 mA دارای ایزولاسیون گالوانیکی داخلی است تا از گیرنده‌های سیستم کنترل در برابر تداخل حلقه زمین محافظت کند.
دستورالعمل‌های نصب در محل
هنگام نصب و سیم‌کشی، دستورالعمل‌های زیر را رعایت کنید:
- هم‌راستاسازی لوله دید: مجموعه اسکنر خط دید را روی فلنج لوله دید نصب کنید و مطمئن شوید محور نوری مستقیماً ناحیه اصلی احتراق را هدف می‌گیرد.
- اتصال هوای پاک‌سازی: پیش از روشن کردن مشعل، یک خط تأمین هوای پاک، خشک و مناسب ابزار دقیق با دبی 115 l/min را به درگاه هوای پاک‌سازی متصل کنید.
- شیلد کابل‌ها: خطوط ارتباط سریال افزونه RS-485 و کابل‌های سیگنال 4-20 mA را با استفاده از زوج‌های تابیده دارای شیلد مجزا سیم‌کشی کنید و شیلد را در شینه ارت تابلو کنترل خاتمه دهید.
- اتصال برق تغذیه: تغذیه 24 VDC (در محدوده 18 تا 29 VDC) را به ترمینال تعیین‌شده وصل کنید و پیش از برق‌دار کردن دستگاه، قطبیت صحیح ترمینال را بررسی کنید.
