جزئیات محصول

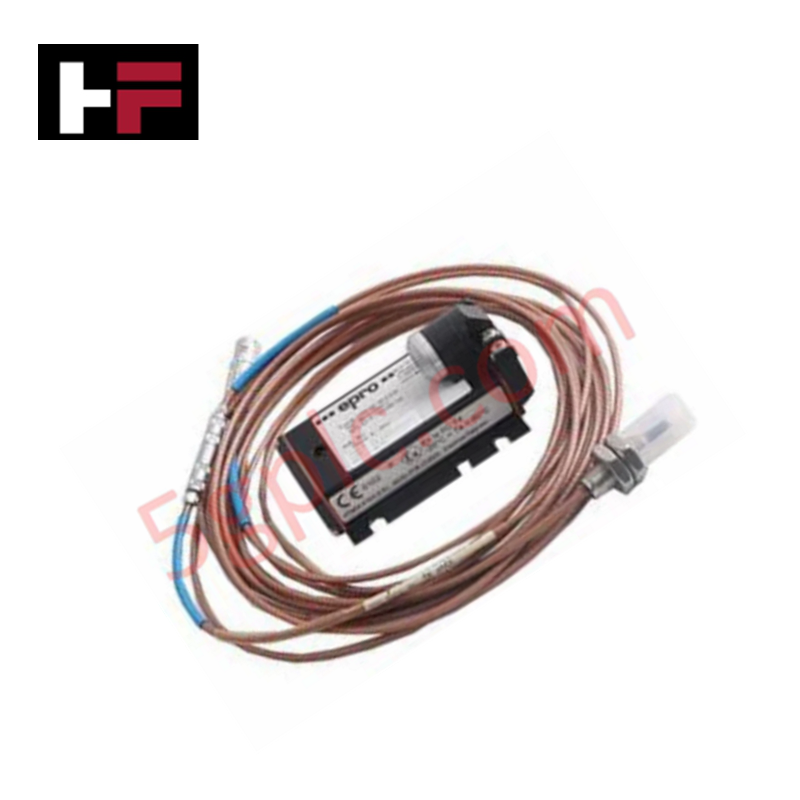

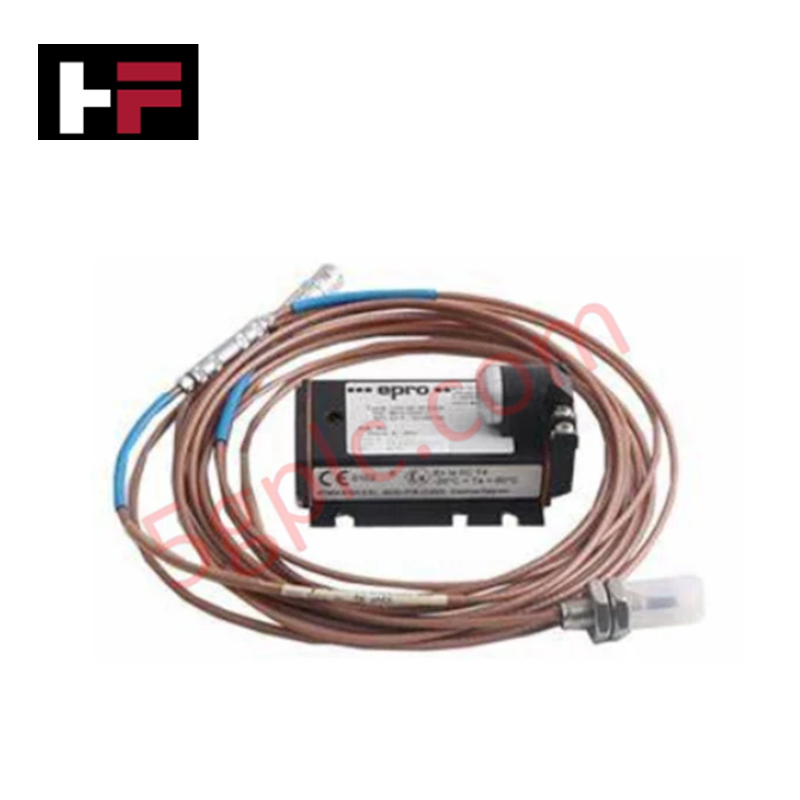

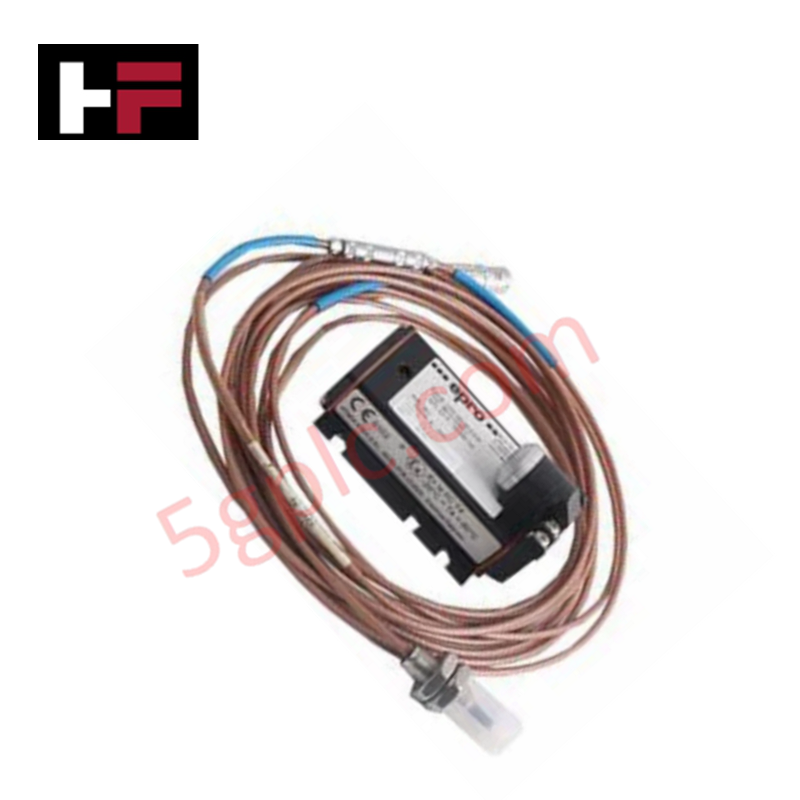

پیکربندی شده برای پایش دقیق جابجایی و ارتعاش در توربومکانیک، سنسور جریان گردابی Emerson Epro PR6423/003-130 (PR6423/003-130) همراه با مبدل CON021 اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/003-130 + CON021 |
| برند | Emerson Epro |
| مبدأ | آلمان |
| وزن | تقریباً ۰.۲۵ کیلوگرم |
| ابعاد | ساختار استاندارد محفظه پروب و هندسه مبدل |
| دمای کاری | منفی ۳۵ درجه سانتیگراد تا مثبت ۲۰۰ درجه سانتیگراد (سنسور) |
| مصرف برق | نیاز به تحریک نامی |
| دامنه اندازهگیری | ۲.۰ میلیمتر |
| حساسیت | ۸ ولت بر میلیمتر |
| فاصله نامی | ۱.۵ میلیمتر |
اعتبارسنجی ولتاژ فاصله (هدف -۱۰ ولت DC)
این سیستم از مدار نوسانساز برای راهاندازی پروب ترنسدیوسر استفاده میکند که میدان الکترومغناطیسی برای تشخیص جابجایی ایجاد میکند. برای اطمینان از خطیسازی دقیق، سیستم نیازمند اعتبارسنجی دقیق ولتاژ فاصله در زمان راهاندازی است. مبدل مشخصه خروجی خود را حول هدف نامی -۱۰ ولت DC متمرکز میکند که نمایانگر نقطه میانی فاصله فیزیکی اندازهگیری است. حفظ این پایه -۱۰ ولت DC برای ردیابی دقیق سیگنال ضروری است؛ انحرافات قابل توجه نشاندهنده ناهماهنگی مکانیکی، اشباع ترنسدیوسر یا تخریب سطح هدف هادی است.
سؤالات متداول
س: آیا مبدل CON021 میتواند با انواع مختلف پروب استفاده شود؟
ج: CON021 به عنوان یک سیستم هماهنگ با پروبهای سری PR6423 کالیبره شده است. تعویض با سایر رنجهای پروب منجر به خطاهای خطی و مقیاسبندی حساسیت نادرست خواهد شد.
س: آیا درجه حفاظت IP66 برای رابط کانکتور نیز صدق میکند؟
ج: درجه IP66 برای سر سنسور و مجموعه کابل اعمال میشود. کانکتور الکتریکی معمولاً برای محیطهای محافظتشده رتبهبندی شده است؛ در صورت نصب در مناطق در معرض مایعات با فشار بالا، اطمینان از محافظت محیطی مناسب ضروری است.
راهنمای نصب میدانی
- ترنسدیوسر را در براکت سخت و عایقسازی شده در برابر ارتعاش نصب کنید تا نویز مکانیکی اضافی و خستگی محفظه به حداقل برسد.
- اطمینان حاصل کنید که سطح هدف اندازهگیری تمیز و عاری از پوششهای غیر هادی باشد تا رسانایی الکتریکی لازم حفظ شود.
- فاصله هوایی نامی را با استفاده از گیج غیر فلزی ۱.۵ میلیمتر تنظیم کنید تا از آسیب به نوک سنسور PEEK جلوگیری شود.
- کابلهای سیگنال را از طریق لوله فلزی زمینشده عبور دهید و خطوط را از خطوط برق AC با جریان بالا به صورت فیزیکی جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یابد.
- شیلد سیگنال را فقط در رک سیستم مانیتورینگ زمین کنید تا از تزریق جریان حلقه زمین جلوگیری شود.
