جزئیات محصول

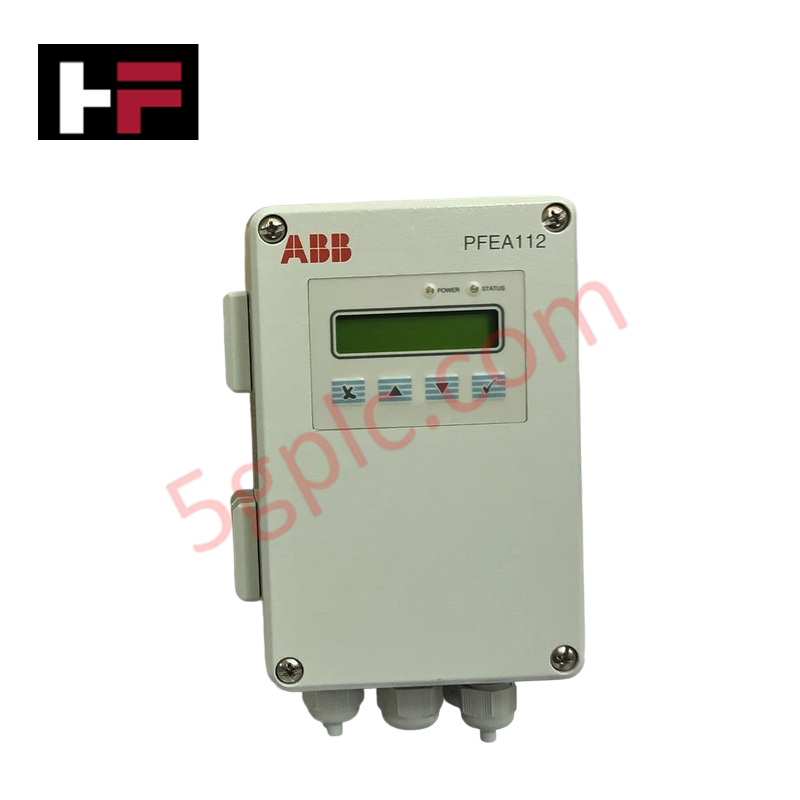

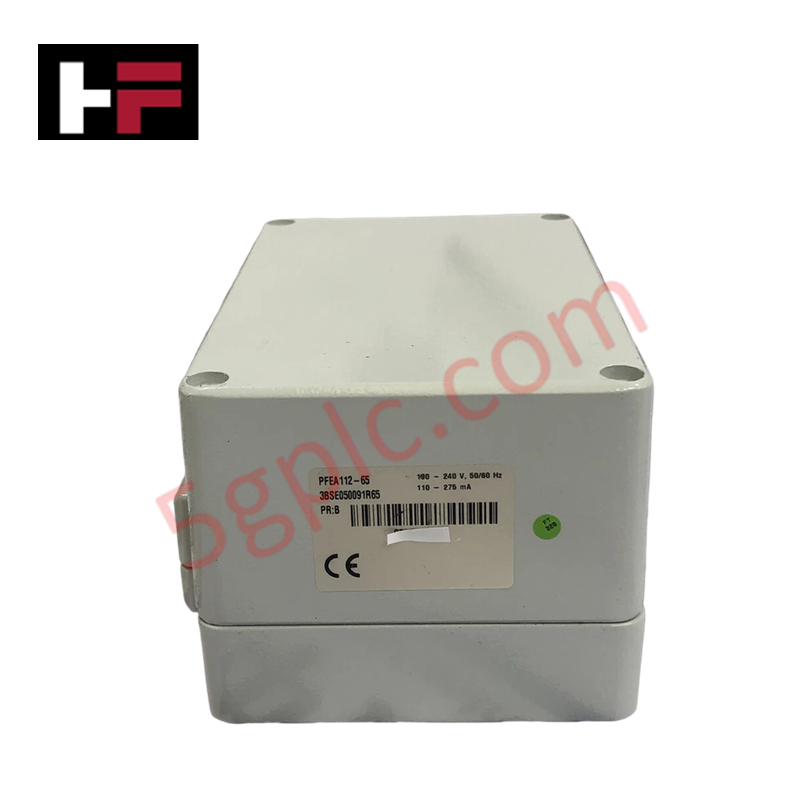

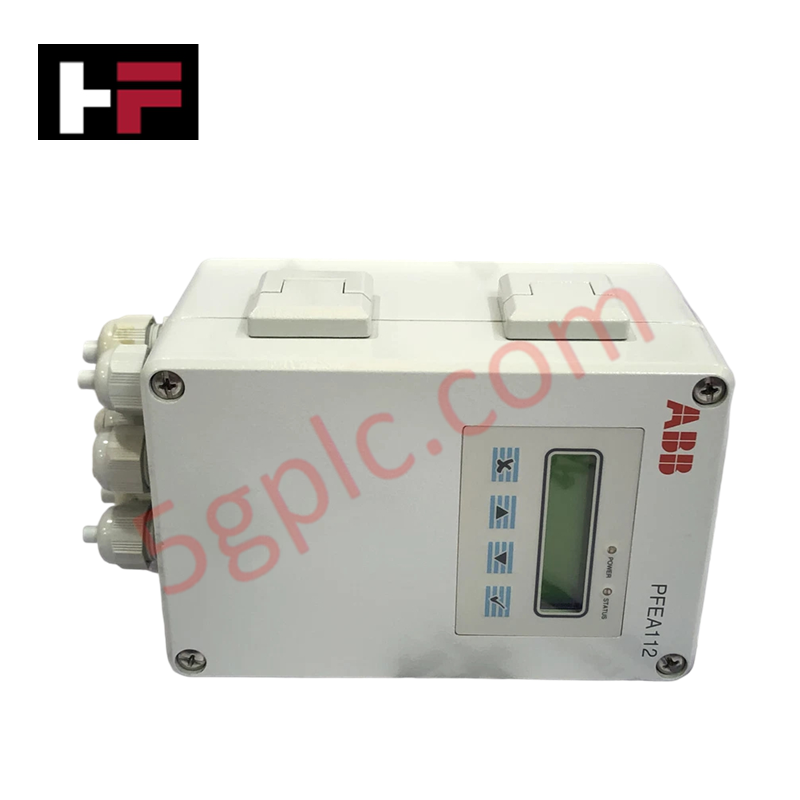

ABB PFEA112-65 3BSE050091R65 که به عنوان PFEA112-65 Tension Electronics نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای تنظیم سیگنال سلول بار و اندازه‌گیری تنش وب در سیستم‌های اندازه‌گیری ABB Pressductor عمل می‌کند. این ماژول با داشتن محفظه‌ای با درجه حفاظت IP65، ورودی‌هایی از حداکثر ۲ سلول بار را می‌پذیرد و سیگنال‌های تنش مکانیکی را به خروجی‌های ولتاژ و جریان متناسب (A+B) با فیلترینگ دیجیتال قابل تنظیم تبدیل می‌کند. این واحد دارای نمایشگر محلی در جلو برای مشاهده مقادیر زنده A، B، A+B و A-B است و همچنین رابط شبکه Profibus-DP برای یکپارچه‌سازی در زمان واقعی با فیلدباس را داراست.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PFEA112-65 3BSE050091R65 |
| برند | ABB |
| ساخت | سوئد |
| وزن | ۱.۰۰ کیلوگرم (۲.۲۰ پوند) خالص / ۱.۰۰ کیلوگرم ناخالص |
| ابعاد | محفظه استاندارد (مهر و موم شده با IP65) |
| دمای کاری | محدوده‌های کاری صنعتی |
| مصرف برق | تأمین شده از طریق منبع تغذیه DC خارجی فرآیند |
| ورودی‌های سلول بار | ۲ کانال |
| خروجی‌های آنالوگ | خروجی‌های ولتاژ و جریان (A+B) با فیلترینگ قابل تنظیم |
| نمایشگر | نمایشگر یکپارچه (نمایش مقادیر A، B، A+B، A-B) |
| پروتکل فیلدباس | Profibus-DP |
| درجه حفاظت | IP20 / محفظه IP65 بسته به تنظیمات محفظه |
شبکه‌های قطعی Profibus-DP و سازگاری با فلش فریمور
ماژول الکترونیک تنش PFEA112-65 به طور مستقیم با کنترلرهای اصلی از طریق شبکه‌های قطعی Profibus-DP ارتباط برقرار می‌کند و تبادل چرخه‌ای با سرعت بالا از داده‌های اندازه‌گیری تنش و وضعیت‌های تشخیصی را فراهم می‌آورد. سازگاری با فلش فریمور داخلی تضمین می‌کند که پارامترها در طول قطع و وصل برق حفظ شده و به‌روزرسانی‌های میدانی بدون نیاز به تعویض سخت‌افزار امکان‌پذیر است. نمونه‌برداری سیگنال با سرعت بالا تأخیر حلقه بین پل‌های مبدل سلول بار و تنظیم‌کننده‌های سرعت درایو خارجی را به حداقل می‌رساند.
سؤالات متداول
س: چه توابع پردازش ریاضی روی نمایشگر محلی قابل مشاهده است؟
ج: نمایشگر پنل جلو مقادیر کانال‌های جداگانه (A، B) و همچنین جمع (A+B) و تفاضل (A-B) را برای پیکربندی‌های دو سلول بار به صورت زنده نمایش می‌دهد.
س: چگونه نویز سیگنال روی خروجی‌های ولتاژ و جریان آنالوگ تنظیم می‌شود؟
ج: این ماژول دارای فیلترینگ دیجیتال قابل تنظیم توسط کاربر روی مدار خروجی است تا فرکانس‌های ارتعاش مکانیکی و تداخل الکتریکی را پیش از راه‌اندازی سخت‌افزار اتوماسیون خارجی کاهش دهد.
س: آیا PFEA112-65 می‌تواند جایگزین واحد قدیمی‌تر 3BSE030369R65 شود؟
ج: بله. شماره قطعه 3BSE050091R65 جایگزین مستقیم شماره قطعه قبلی 3BSE030369R65 است.
راهنمای نصب میدانی
- محفظه با درجه حفاظت IP65 را به طور محکم روی یک سطح صاف و عمودی نصب کنید و در صورت نصب در نزدیکی تجهیزات با ارتعاش زیاد، از پدهای عایق ضد ارتعاش استفاده کنید.
- قبل از اتصال سیم‌کشی مبدل سلول بار یا ارتباطات Profibus-DP، اطمینان حاصل کنید که تمام برق سیستم قطع شده است.
- برای تمام خطوط سیگنال سلول بار از کابل‌های کاملاً شیلددار استفاده کنید و کابل‌ها را حداقل ۳۰۰ میلی‌متر از درایوهای موتور ۴۸۰ ولت AC و کانال‌های برق با جریان بالا جدا نگه دارید.
- خط اصلی شبکه Profibus-DP را در هر دو انتهای فیزیکی بخش با مقاومت ترمینیشن فعال استاندارد خاتمه دهید.
- تمام شیلدهای کابل را در یک نقطه زمین شاسی واحد داخل محفظه زمین کنید تا از حلقه‌های زمین جلوگیری شده و وضوح سیگنال آنالوگ ۱۲ بیتی حفظ شود.
