جزئیات محصول

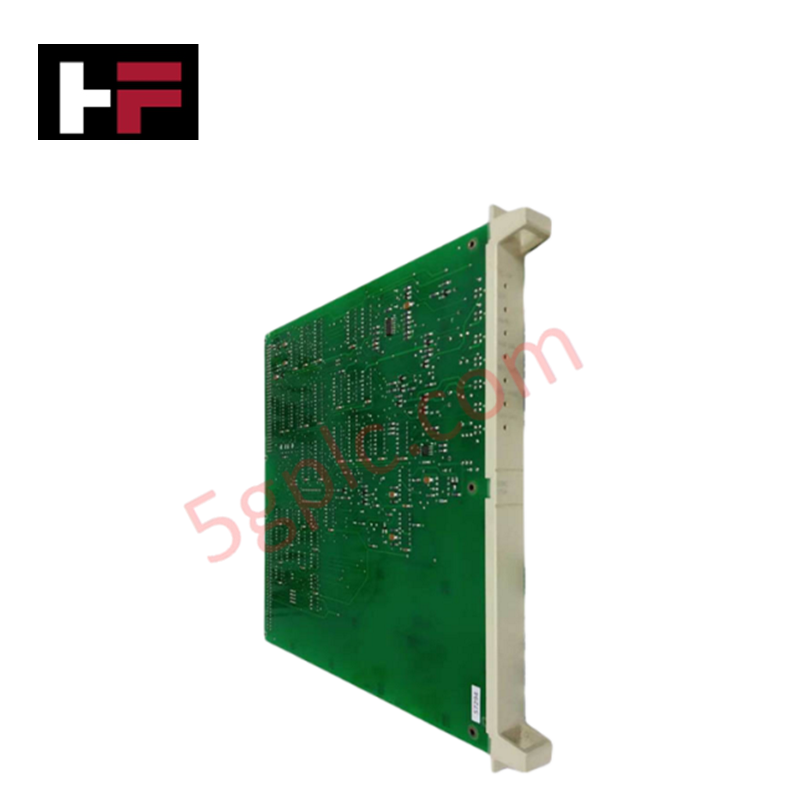

پیکربندی شده برای پردازش سیگنال دودویی با چگالی متوسط و اجرای عملگرها در حلقه‌های اتوماسیون، ABB 3BSE000471R1 (ماژول ورودی/خروجی دیجیتال PFBK161) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PFBK161 (شناسه محصول: 3BSE000471R1) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.85 کیلوگرم (پروفیل مونتاژ استاندارد) |
| ابعاد | ابعاد ماژول رک استاندارد |
| دمای کاری | 0 تا +55 درجه سانتی‌گراد |
| مصرف برق | تغذیه چارچوب منطقی نامی 24 ولت DC |
| ورودی‌های دیجیتال | 16 کانال، 24 ولت DC، سرکوب نویز مبتنی بر سخت‌افزار |
| خروجی‌های دیجیتال | 16 کانال، 24 ولت DC ترانزیستور منبع (PNP)، 0.5 آمپر به ازای هر کانال |
| حفاظت | حفاظت یکپارچه در برابر اتصال کوتاه و اضافه بار |
| نمایش وضعیت | تشخیص جداگانه هر کانال |
شبکه‌های تعیین‌کننده Profinet / EtherNet/IP و مقیاس‌پذیری چگالی ورودی/خروجی
ماتریس ردیابی داخلی PFBK161 پردازش محلی با سرعت بالا برای 16 بردار ورودی گسسته و 16 خط سوئیچینگ ترانزیستور را هماهنگ می‌کند. با اجرای فیلتر سرکوب نویز مبتنی بر سخت‌افزار مستقیماً در مرز الکتریکی، این قطعه از ایجاد اختلال در شاخص‌های سرعت ارتباط باس پشت‌صفحه جلوگیری می‌کند. هنگامی که در معماری‌هایی که توسط شبکه‌های تعیین‌کننده Profinet / EtherNet/IP کنترل می‌شوند، متصل شود، ماژول آرایه‌های بیت نگاشت شده را بدون هیچ تأخیر زمانی به ساختار حافظه مرکزی هدایت می‌کند. این استراتژی رابط، سازگاری کامل با فریم‌ور فلش در مجموعه‌های اتوماسیون بالادستی را تضمین می‌کند و امکان پاسخ‌دهی پیش‌بینی‌پذیر حلقه کنترل را در مقیاس‌پذیری گسترده چگالی ورودی/خروجی چند رک فراهم می‌آورد.
سؤالات متداول
س: آیا حفاظت اتصال کوتاه در خروجی‌های دیجیتال پس از وقوع خطا نیاز به بازنشانی دستی فریم‌ور دارد؟
ج: خیر. مدارهای حفاظت اضافه بار و اتصال کوتاه یکپارچه در لایه سخت‌افزار عمل می‌کنند. پس از رفع خطای زمین فیزیکی یا شرایط جریان بیش از حد در کانال منبع PNP آسیب‌دیده، ترانزیستور به‌طور خودکار مسیر اجرای الکتریکی استاندارد 24 ولت DC را بازیابی می‌کند.
س: آیا می‌توان کانال‌های ورودی را با پتانسیل‌های میدانی مختلف در ماتریس 16 نقطه‌ای ترکیب کرد؟
ج: خیر. 16 ورودی دیجیتال مسیر پتانسیل مرجع مشترکی در داخل قاب ماژول دارند. همه حلقه‌های ورودی میدانی متصل به ماتریس حسگر 24 ولت DC باید به همان خط بازگشت مشترک ارجاع داده شوند تا پردازش دقیق آستانه ولتاژ تضمین شود.
راهنمای نصب میدانی
- تنظیم مجدد رابط شاسی: ماژول را محکم در شکاف اختصاص داده شده روی پایه ترمینال یا مجموعه رک قرار دهید. پیچ‌های نگهدارنده یکپارچه را محکم کنید تا اتصال پایدار با پین‌های باس پشت‌صفحه تضمین شود.
- اتصال شیلد با امپدانس پایین: شیلدهای کابل سیگنال میدانی را مستقیماً به باس زمین مسی کابینت متصل کنید. حفظ زمین یکنواخت باعث محدود کردن نویز حالت مشترک فرکانس بالا روی مسیرهای ورودی دودویی 24 ولت DC می‌شود.
- اندازه‌گیری مسیر هادی: سیم‌کشی خروجی میدانی را با اندازه مناسب برای حداکثر جریان منبع 0.5 آمپر به ازای هر کانال انتخاب کنید. انتخاب صحیح ضخامت سیم از افت ولتاژ القایی در کابل‌های طولانی به سوی سلونوئیدهای میدانی جلوگیری می‌کند.
- فاصله‌های مرزی حرارتی: فاصله‌های عمودی و افقی استاندارد را در اطراف بدنه ماژول حفظ کنید تا جریان آزاد هوا فراهم شود و از تجاوز دمای داخلی سوئیچ‌های ترانزیستور به بیش از +55 درجه سانتی‌گراد جلوگیری شود.
