جزئیات محصول

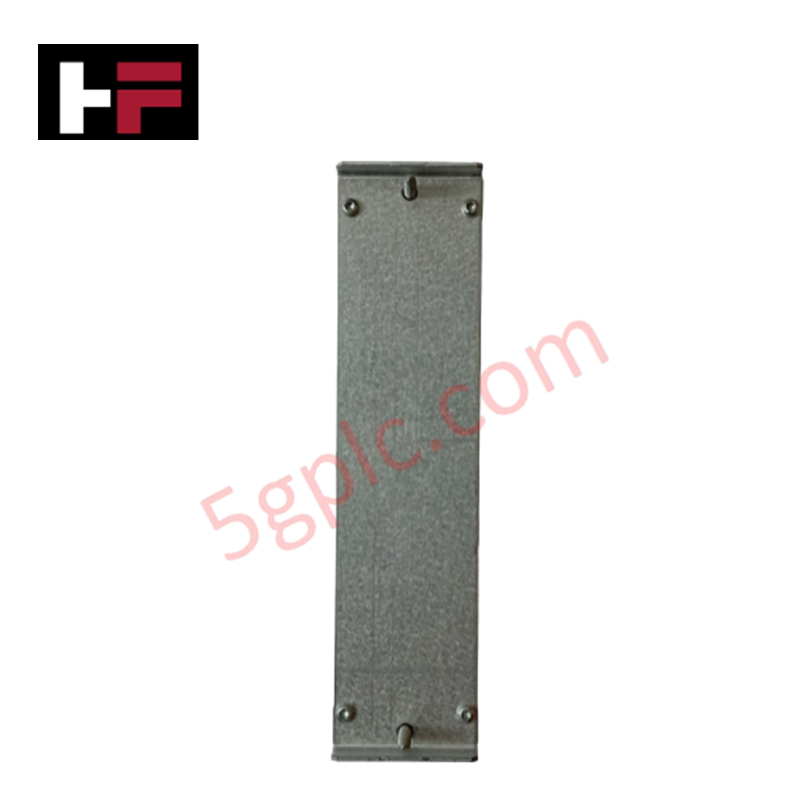

ماژول ABB TC512V1 3BSE018059R1 (ماژول ارتباطی TC512V1) که برای تبدیل سیگنال زوجتابیده تفاضلی RS485 در حلقههای باس کنترل صنعتی پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TC512V1 3BSE018059R1 |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.73 کیلوگرم |
| ابعاد | 148.5 میلیمتر x 45 میلیمتر x 117 میلیمتر |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| مصرف برق | تغذیه از حلقه 24 VDC / باس بکپلین |
| نوع رابط | زوجتابیده تفاضلی RS485 |
| دستهبندی محصول | ماژول ارتباطی |
| انطباق زیستمحیطی | دستورالعمل RoHS 2011/65/EU |
یکپارچهسازی قطعی شبکه و مقیاسپذیری چگالی ورودی/خروجی
ماژول TC512V1 3BSE018059R1 سیگنالهای منطقی را از رکهای فرعی کنترلر به خطوط ارتباط سریال RS485 در شبکههای قطعی Profinet و EtherNet/IP تبدیل میکند. سرعت بالای ارتباط روی باس بکپلین از ایجاد تأخیر در بستههای داده طی چرخههای اسکن پیوسته کنترلر جلوگیری میکند. ابعاد مکانیکی بهینه، چگالی بالای ورودی/خروجی در کابینت را بدون محدودکردن جریان هوا حفظ میکند؛ همچنین معماریهای سختافزاری داخلی، سازگاری کامل فلش میانافزار را هنگام بهروزرسانی سیستم کنترلر تضمین میکنند.
سؤالات متداول
س: آیا میتوان ماژول مودم TC512V1 را در حالی که سیستم برقدار است تعویض کرد؟
پ: خیر، برای جلوگیری از ایجاد جهشهای جریان در پایههای اتصال بکپلین، نصب یا خارجکردن ماژول باید در حالی انجام شود که منبع تغذیه رک فرعی قطع و بیبرق باشد.
س: برای ترمینیشن بخش سریال RS485 متصل به TC512V1 چه تمهیداتی لازم است؟
پ: باید یک مقاومت ترمینیشن خط 120 اهم در دو سر خطوط سیگنال تفاضلی، یعنی در گرههای ابتدا و انتهای فیزیکی بخش باس، نصب شود.
س: آیا دستگاه برای عملکرد درایور خط RS485 به ورودیهای برق DC خارجی نیاز دارد؟
پ: برق از طریق منطق رابط داخلی بکپلین تأمین میشود؛ خطوط حلقه میدانی برق اصلی پردازش ماژول را تأمین نمیکنند.
راهنمای نصب در محل
- پیش از نصب واحد TC512V1 در شیار موردنظر، برق رک فرعی و اتصالات حلقه را قطع و بیبرق کنید.
- سیمکشی زوجتابیده میدانی را به ترمینالبلوک محکم کنید و شیلد کابل را فقط در یک انتها به یک نقطه ارت عملکردی اختصاصی متصل کنید.
- اطمینان حاصل کنید تمام تجهیزات نصب فیزیکی پنل بهخوبی سفت شدهاند تا اتصال بدنه و پیوستگی خط شیلد تضمین شود.
- برای کاهش تداخل الکترومغناطیسی، بین کابلهای سیگنال سریال RS485 و کابلهای برق AC توانبالا فاصله کافی حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
