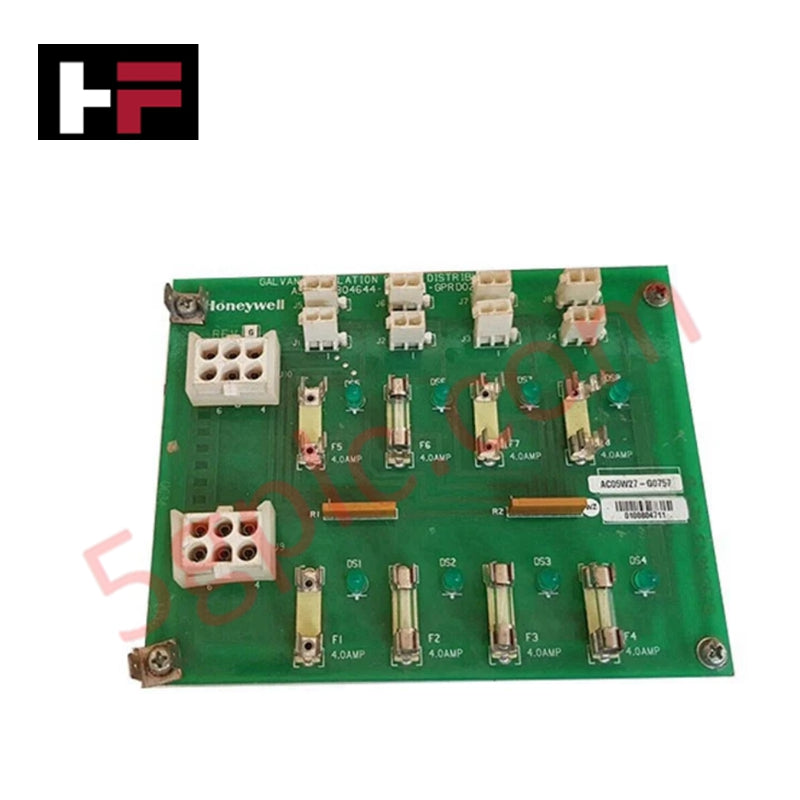

MC-GPRD02 51304644-175 | توزیع توان با خروجی دیجیتال گالوانیکی ایزوله هانیول FTA

توضیحات محصول

 MC-GPRD02 (51304644-175)  یک مجموعه تخصصی توزیع توان میدانی (FTA) است که برای معماری‌های کنترل Honeywell Experion PKS و سیستم‌های قدیمی TDC 3000 طراحی شده است. این ماژول با قابلیت اطمینان بالا به عنوان یک مرکز مدیریت توان متمرکز برای مدارهای خروجی دیجیتال با جداسازی گالوانیکی عمل می‌کند. عملکرد اصلی آن توزیع توان میدانی پایدار 24 ولت DC است در حالی که یک سد جداسازی دقیق بین سیستم کنترل و عملگرهای سمت میدانی حفظ می‌کند. علامت "MC" نشان‌دهنده این است که این مجموعه دارای پوشش محافظ صنعتی با کیفیت بالا است که حفاظت لازم در برابر رطوبت، گرد و غبار و عناصر خورنده جوی رایج در تأسیسات پتروشیمی و پالایشگاه‌ها را فراهم می‌کند.

مشخصات فنی

• شناسه مدل: MC-GPRD02

• شماره قطعه: 51304425-175 (مرجع اصلی: 51304644-175)

• دسته‌بندی عملکردی: مجموعه توزیع توان خروجی دیجیتال

• نوع جداسازی: حفاظت گالوانیکی سیستم به میدانی

• ولتاژ تغذیه خروجی: 24 ولت DC (اسمی)

• پشتیبانی معماری: Honeywell HPM، TDC 3000 و Experion PKS

• پشتیبانی افزونگی: پورت‌های دوگانه کابل یکپارچه برای پیکربندی‌های پردازنده افزونه

• روش اتصال: ترمینال‌های پیچ فشرده با نگهداری بالا

• حفاظت محیطی: پوشش کامل محافظ (استاندارد برای سری MC)

• فرم فیزیکی: اندازه استاندارد B FTA (~12 اینچ / 307 میلی‌متر)

• رابط تشخیصی: نشانگرهای LED روی برد برای تأیید توان و وضعیت

قابلیت اطمینان سیستم و حفاظت میدانی

 MC-GPRD02 (51304644-175) برای محیط‌های فرآیندی با دسترسی بالا که یکپارچگی توان اهمیت دارد، حیاتی است. با متمرکز کردن توزیع توان میدانی، نیاز به بلوک‌های فیوز پیچیده و نامنظم را از بین می‌برد و سیم‌کشی حلقه‌های خروجی دیجیتال را ساده می‌کند. سد جداسازی گالوانیکی تضمین می‌کند که نویز الکتریکی یا نوسانات ناشی از سلونوئیدها و رله‌های سمت میدانی به پردازنده‌های حساس ورودی/خروجی بازنمی‌گردد. علاوه بر این، طراحی قابلیت افزونگی آن تضمین می‌کند که اگر مسیر اصلی توان یا ارتباط مختل شود، مسیر ثانویه کنترل فرآیند را بدون وقفه حفظ می‌کند.

سؤالات متداول

• تفاوت بین MC-GPRD02 و سری استاندارد MC-TDPR چیست؟

   MC-GPRD02 به طور خاص برای معماری‌های خروجی دیجیتال (DO) که نیاز به جداسازی گالوانیکی دارند بهینه شده است، در حالی که سری TDPR معمولاً برای توزیع توان ورودی دیجیتال استاندارد استفاده می‌شود.

• آیا این ماژول در حین عملیات قابل تعویض داغ است؟

  بله، در رک ورودی/خروجی افزونه به درستی پیکربندی شده،  MC-GPRD02 (51304644-175) طوری طراحی شده است که بدون نیاز به خاموشی کامل سیستم قابل سرویس باشد، به شرطی که مسیر توان ثانویه فعال باشد.
