جزئیات محصول

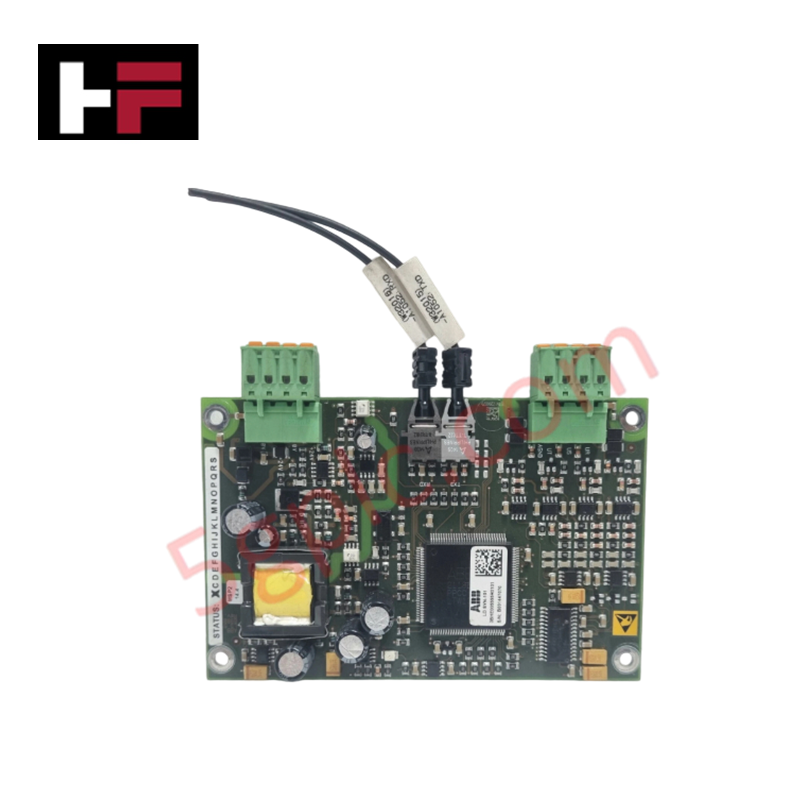

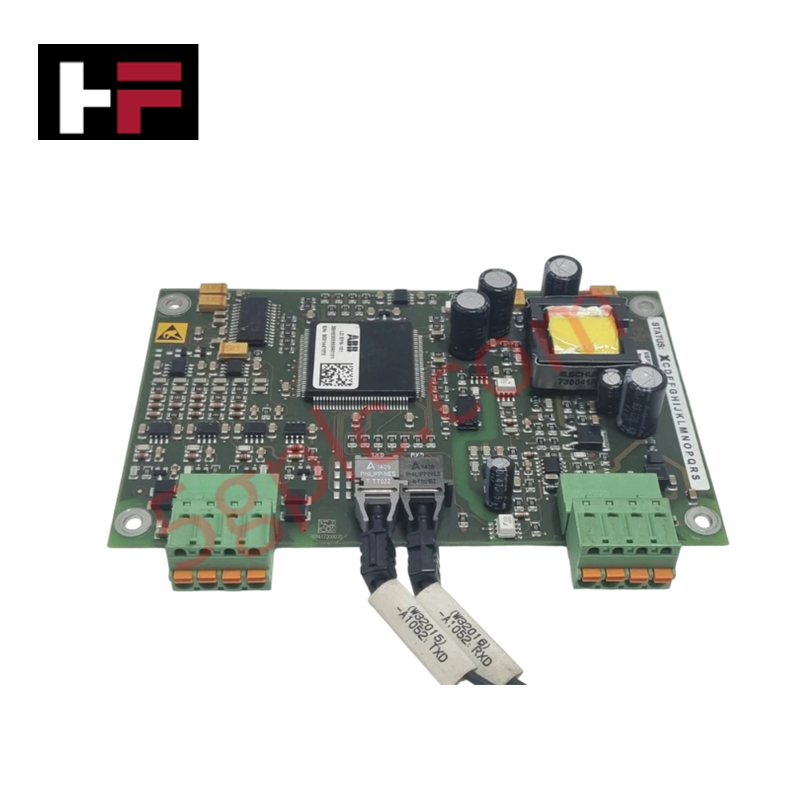

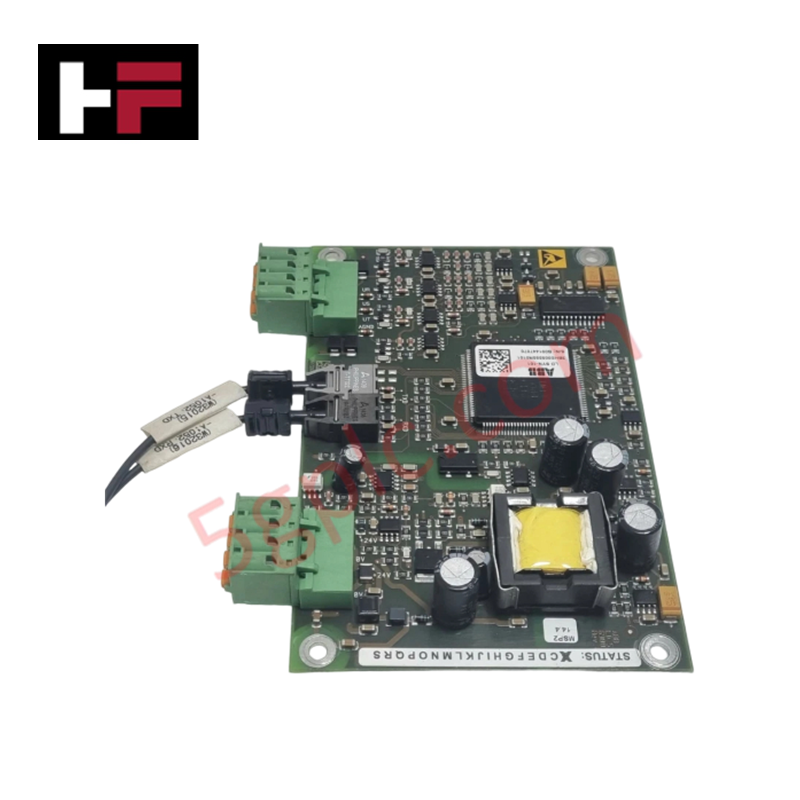

برد ABB LD SYN-101 3BHE005555R0101 که با نام LDSYN-101 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای همگامسازی پالس با دقت بالا و تبدیل سیگنال در سیستمهای کنترل صنعتی ABB عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | LD SYN-101 (3BHE005555R0101) |
| برند | ABB |
| مبدأ | سوئیس |
| وزن | ۰٫۳۵ کیلوگرم |
| ابعاد | ۲۳ سانتیمتر × ۱۱ سانتیمتر × ۳٫۴ سانتیمتر |
| دمای کار | ۱۰- تا ۵۵+ درجه سانتیگراد |
| مصرف توان | ۲۴ ولت DC با تلرانس ۲۰٪±، حداکثر جریان ورودی ۰٫۵ آمپر |
| دمای نگهداری | ۲۰- تا ۷۰+ درجه سانتیگراد |
| محدوده رطوبت | ۱۰٪ تا ۹۰٪ (بدون میعان) |
| پردازش سیگنال | تبدیل پالس و همگامسازی سیگنال با دقت بالا |
| نوع محصول | برد همگامسازی / ماژول تغذیه |
سرعت ارتباط گذرگاه بکپلین و سازگاری فلش میانافزار
ماژول LD SYN-101 3BHE005555R0101 قطار پالسهای همگامسازی با فرکانس بالا را بدون کاهش سرعت ارتباط گذرگاه بکپلین در بکپلینهای شاسی سیستم تبدیل میکند. رابطهای پروتکل یکپارچه، سیگنالهای فیلد را ضمن حفظ نرخهای اسکن قطعی تبدیل میکنند. سازگاری کامل فلش میانافزار با واحدهای کنترل میزبان، همترازی یکنواخت کلاک، اختلاف فاز کم و مقیاسپذیری چگالی ورودی/خروجی را در رکهای کنترل توزیعشده تضمین میکند.
سؤالات متداول
س: چه محدوده ورودی توانی برای کارکرد ماژول LD SYN-101 مجاز است؟
پ: ماژول به منبع تغذیه نامی ۲۴ ولت DC با تلرانس مجاز ۲۰٪± و حداکثر جریان ورودی ۰٫۵ آمپر نیاز دارد.
س: ماژول چگونه زمانبندی سیستم را هنگام کارکرد چندگرهی حفظ میکند؟
پ: برد تبدیل سیگنال را در سطح سختافزار انجام میدهد تا پالسهای ورودی را از طریق رابطهای ارتباطی، با جیتر فاز ناچیز، همگام کند.
س: آیا تعویض گرم ماژول LD SYN-101 هنگام کارکرد فعال مجاز است؟
پ: برای جلوگیری از ایجاد جهشهای گذرای ولتاژ روی گذرگاه بکپلین، باید پیش از خارج کردن یا نصب برد، تغذیه کمکی ۲۴ ولت DC و لینکهای ارتباطی فیلد ایزوله شوند.
راهنمای نصب در محل
- پیش از کار با ماژول LD SYN-101، منابع تغذیه اصلی ۲۴ ولت DC و کابلهای ارتباطی را قطع کنید.
- برای جلوگیری از تخلیه الکتریسیته ساکن روی مدارهای منطقی، دستبند ضدالکتریسیته ساکن را به یک نقطه اتصال زمین تأییدشده وصل کنید.
- لبههای برد را با ریلهای راهنمای سابراک همراستا کنید و ماژول را تا نشستن کامل کانکتورهای بکپلین وارد کنید.
- پیچهای نگهدارنده صفحه جلویی را محکم کنید تا اتصال زمین حفاظتی و موقعیتیابی مکانیکی تثبیت شود.
- برق را وصل کنید و نشانگرهای وضعیت LED را بررسی کنید تا ارتباط پایدار و سازگاری فلش میانافزار تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
