جزئیات محصول

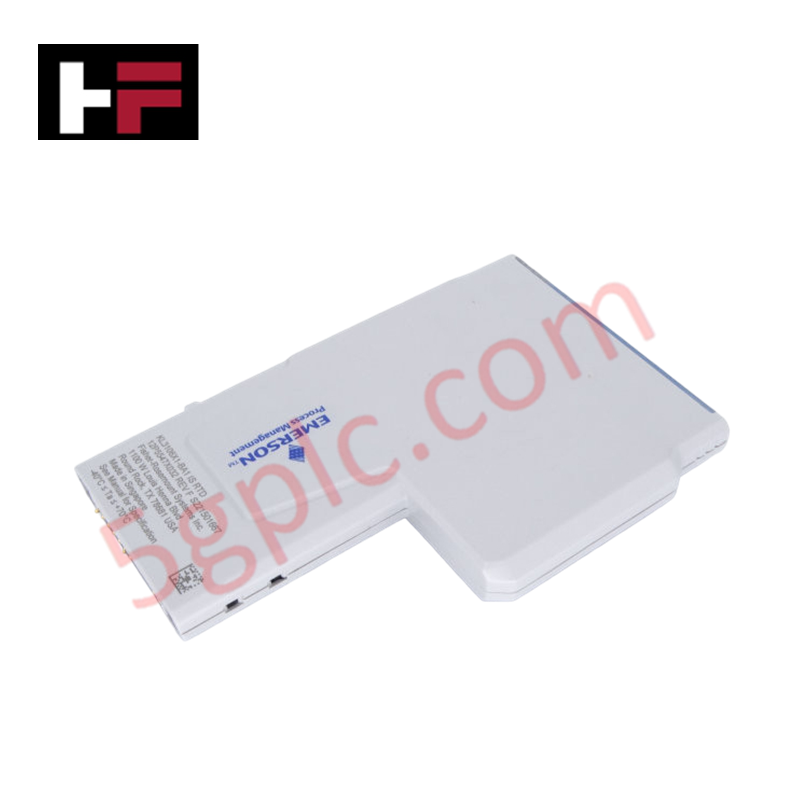

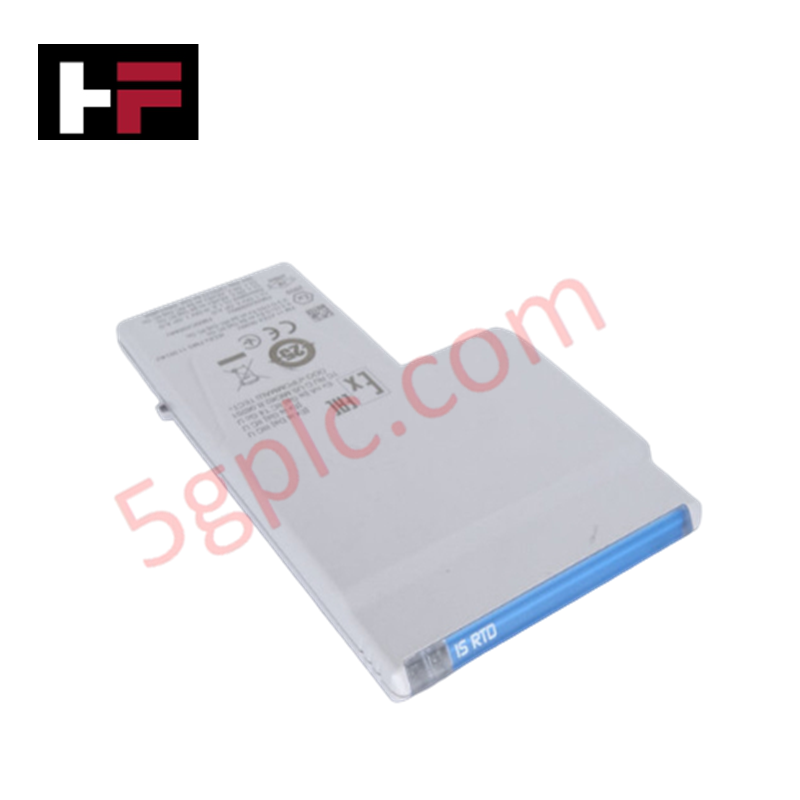

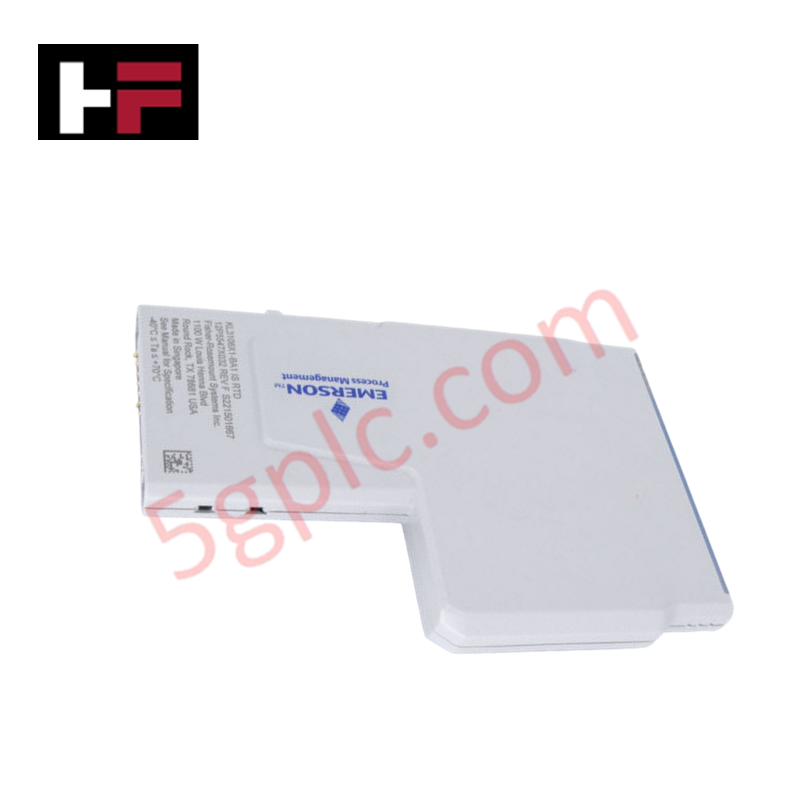

امرسون KL3106X1-BA1، که همچنین به عنوان KL3106X1-BA1 شناخته میشود، یک ماژول ورودی RTD / مقاومت ایمن ذاتی CHARM است که به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنال مقاومت با ولتاژ پایین در زیرسیستمهای الکترونیکی مارشالینگ DeltaV عمل میکند. این واحد به طور مستقیم با آشکارسازهای دمای مقاومتی (RTD) و ابزارهای اهمی که در محیطهای خطرناک قرار دارند، ارتباط برقرار میکند و سیگنالها را به صورت مستقیم در حلقه پایین پردازش و دماهای فیزیکی را به بلوکهای داده فرآیندی از طریق شبکه پشتبورد سیستم دیجیتالی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KL3106X1-BA1 |
| برند | امرسون |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۰۸ کیلوگرم |
| ابعاد | عرض شکاف ماژول استاندارد CHARM |
| دمای کاری | منفی ۴۰ درجه سانتیگراد تا مثبت ۷۰ درجه سانتیگراد |
| مصرف برق | +6.3 ولت DC در ۰ میلیآمپر (BUS CHARM)، +24 ولت DC در ۲۳ میلیآمپر (مدار میدانی) |
| نوع سیگنال ورودی | RTD (آشکارساز دمای مقاومتی)، متغیرهای مقاومت اهمی |
| مقاومت در برابر شوک | ۱۰g موج سینوسی نیمهموج به مدت ۱۱ میلیثانیه |
| مقاومت در برابر لرزش | ۱ میلیمتر اوج تا اوج از ۲ تا ۱۳.۲ هرتز؛ ۰.۷g از ۱۳.۲ تا ۱۵۰ هرتز |
| آلودگیهای هوابرد | مطابقت با استاندارد ISA-S71.04-1985 کلاس G3 |
| رطوبت نسبی | ۵٪ تا ۹۵٪ بدون تراکم |
| کلید ترمینال بلاک | موقعیت E6 |
جداسازی کانال به کانال و پردازش RTD
اجرای مکانیکی این قطعه نصب شده روی صفحه پایه بر موانع جداسازی گالوانیکی تکیه دارد تا اطمینان از قابلیت اطمینان اندازهگیری دما حفظ شود. معماری ماژول شامل پارامترهای تبدیل آنالوگ به دیجیتال با دقت بالا است که با جداسازی فعال کانال به کانال همراه است. این مرز الکتریکی از مدار حساس اندازهگیری محافظت میکند و تضمین میکند که جریانهای خطای زمین، نویز حالت مشترک یا گذراهای ولتاژ موضعی روی مسیر سیمکشی RTD فعال نمیتوانند مقادیر داده را تحریف کرده یا آفست مقاومت را در کانالهای سیگنال مجاور ایجاد کنند.
سؤالات متداول
س: آیا این ماژول RTD ایمن ذاتی از تعویض داغ (hot-swap) در حالی که صفحه پایه روشن است پشتیبانی میکند؟
ج: بله. پیکربندی سختافزاری امکان انجام عملیات تعویض داغ در زمان واقعی را بدون ایجاد اختلال در نقاط ترمینال فعال مجاور فراهم میکند. اجزای محدودکننده جریان داخلی اختلالات باس پشتبورد و خطاهای تشخیصی را در حین تعویض ماژول زنده سرکوب میکنند.
س: عملکرد فنی موقعیت کلید مکانیکی E6 چیست؟
ج: تخصیص کلید مکانیکی E6 به طور فیزیکی از وارد کردن نوع ماژول نادرست یا ناسازگار به شکاف ترمینال سیمکشی شده برای این پیکربندی ورودی مقاومت جلوگیری میکند و از آسیب دیدن مدار حسگر ولتاژ پایین توسط حلقههای ولتاژ بالا ممانعت میکند.
راهنمای نصب میدانی
-
قرار دادن در شکاف صفحه پایه: راهنمای ترمینال عقب ماژول CHARM را به صورت عمود بر گیرنده صفحه پایه مشخص شده تراز کنید. به سمت پایین فشار دهید تا دو قفل مکانیکی نگهدارنده کاملاً جا بیفتند و ردیابی الکتریکی یکنواخت تضمین شود.
-
جداسازی سیمکشی ایمن ذاتی: تمام کابلهای حسگر مقاومت که از مناطق خطرناک میآیند باید از کانالهای سیمکشی آبی جداگانه عبور کنند. حداقل فاصله ۵۰ میلیمتر بین مسیرهای ایمن ذاتی و زیرساختهای برق غیر ایمن ذاتی استاندارد حفظ شود.
-
نگهداری زمین حفاظتی: شیلدهای سیمهای توسعه RTD فقط باید در مجموعه نوار زمین حامل خاتمه یابند. اجرای طرح زمینکردن تکنقطهای سختگیرانه از ایجاد نویز حالت مشترک در مسیرهای حساس حسگر مقاومت جلوگیری میکند.
-
پارامترهای کنترل محیطی: برای محلهای نصب دارای آلودگی هوابرد کلاس G3، محفظه مارشالینگ باید جریان هوای مثبت مداوم را حفظ کرده و رطوبت نسبی را زیر حد ۹۵٪ بدون تراکم نگه دارد تا از تماسهای ترمینال فعال در برابر تخریب شیمیایی محافظت کند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
