جزئیات محصول

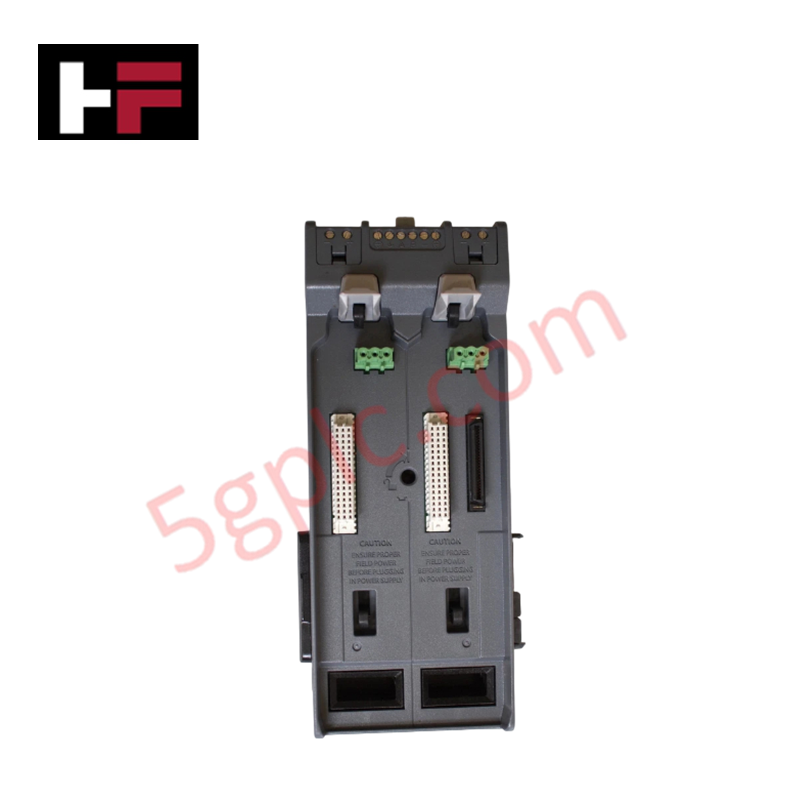

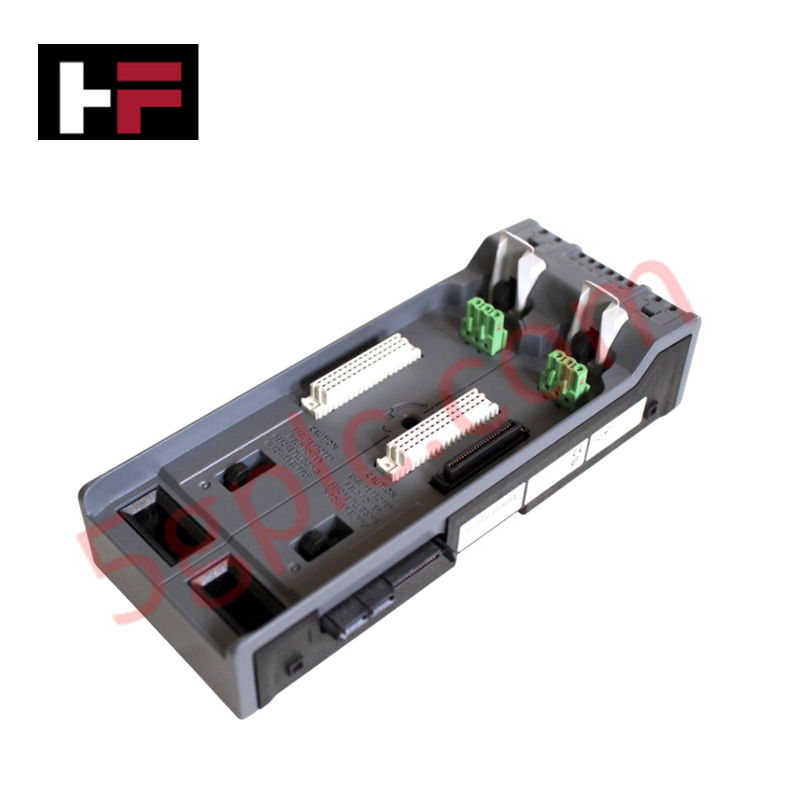

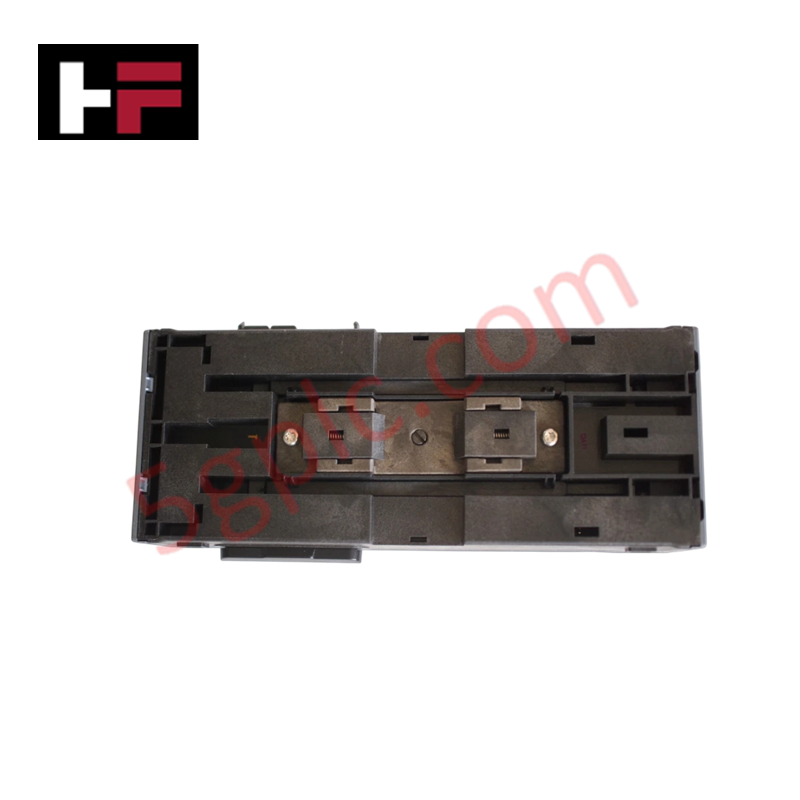

پیکربندی شده برای توزیع و مدیریت توان در شبکههای کنترل DeltaV، Emerson KJ4005X1-BA1 (KJ4005X1-BA1 حامل کنترلکننده توان دو پهنا) اجرای فیزیکی/الکتریکی مستقیم تنظیم توان باس و توزیع توان میدانی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KJ4005X1-BA1 |
| برند | Emerson |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم (1.0 پوند) |
| ابعاد | 10.2 سانتیمتر × 22.9 سانتیمتر × 6.3 سانتیمتر |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف توان | 12 ولت DC باس محلی / 30 ولت DC توان میدانی |
| توان باس محلی | 12 ولت DC با جریان 15 آمپر |
| توان میدانی | 30 ولت DC با جریان 3 آمپر به ازای هر کارت |
کنترل فرآیند: ایزولاسیون کانال به کانال
حامل KJ4005X1-BA1 به گونهای طراحی شده است که جداسازی الکتریکی بین مسیرهای توزیع توان باس محلی و توان میدانی را حفظ کند. این معماری از ایزولاسیون گالوانیکی یکپارچه برای جلوگیری از انتقال نویز از حلقههای عملگر سمت میدانی به باس کنترلکننده اصلی استفاده میکند. با حفظ مرزهای دیالکتریک دقیق و استفاده از صفحه زمین با امپدانس پایین، حامل اطمینان میدهد که گذراها یا اتصال کوتاههای موضعی در مدارهای میدانی پایداری باس محلی 12 ولت DC را به خطر نمیاندازند. این طراحی به طور خاص از پیکربندیهای با چگالی بالا پشتیبانی میکند و تضمین میکند که ایزولاسیون حتی در شرایط بار حداکثر 15 آمپر روی باس محلی و 3 آمپر به ازای هر کارت روی ریلهای توان میدانی موثر باقی بماند.
سؤالات متداول (FAQ)
س: آیا این حامل میتواند در محیطهای با خوردگی بالا استفاده شود؟
ج: بله. KJ4005X1-BA1 دارای گواهی مطابقت با استاندارد ISA-S71.04-1985 کلاس G3 برای آلایندههای هوابرد است که امکان عملکرد قابل اعتماد در محیطهایی با گازهای خورنده را فراهم میکند، به شرطی که الزامات استاندارد آببندی محفظه رعایت شود.
س: آیا این حامل در برابر کاهش عملکرد ناشی از لرزش مکانیکی آسیبپذیر است؟
ج: این حامل برای مقاومت در برابر لرزش تا 1 میلیمتر اوج به اوج (2-13.2 هرتز) و 0.7 g (13.2-150 هرتز) رتبهبندی شده است. اطمینان حاصل کنید که تمام مکانیزمهای قفل ماژول به طور کامل درگیر شده و حامل روی صفحه پشتی کابینت محکم نصب شده باشد تا با این مشخصات مکانیکی مطابقت داشته باشد.
راهنمای نصب میدانی
-
نصب: حامل را با استفاده از نقاط اتصال ارائه شده به سطح نصب محکم کنید. اطمینان حاصل کنید که حامل به صورت عمودی قرار گرفته است تا جریان طبیعی هوا و دفع حرارت برای مدارهای توان 12 ولت DC و 30 ولت DC بهینه شود.
-
زمین کردن: شاسی حامل را به باس زمین کابینت متصل کنید. اتصال زمین با امپدانس پایین برای حفظ یکپارچگی صفحات محافظ یکپارچه و حفاظت در برابر ولتاژهای گذرا ضروری است.
-
سیمکشی: از هادیهای با اندازه مناسب برای ورودی توان میدانی 30 ولت DC استفاده کنید تا افت ولتاژ به حداقل برسد. تمام سیمکشی توان میدانی باید از کابلکشی سیگنال آنالوگ سطح پایین جدا شود تا از القای القایی جلوگیری شود.
-
تعادل بار: اطمینان حاصل کنید که جریان کشیده شده از کارتهای ورودی/خروجی متصل از حد 3 آمپر به ازای هر کارت روی ریلهای توان میدانی تجاوز نکند. بار باس محلی را کنترل کنید تا جریان کل در محدوده 15 آمپر باقی بماند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
