جزئیات محصول

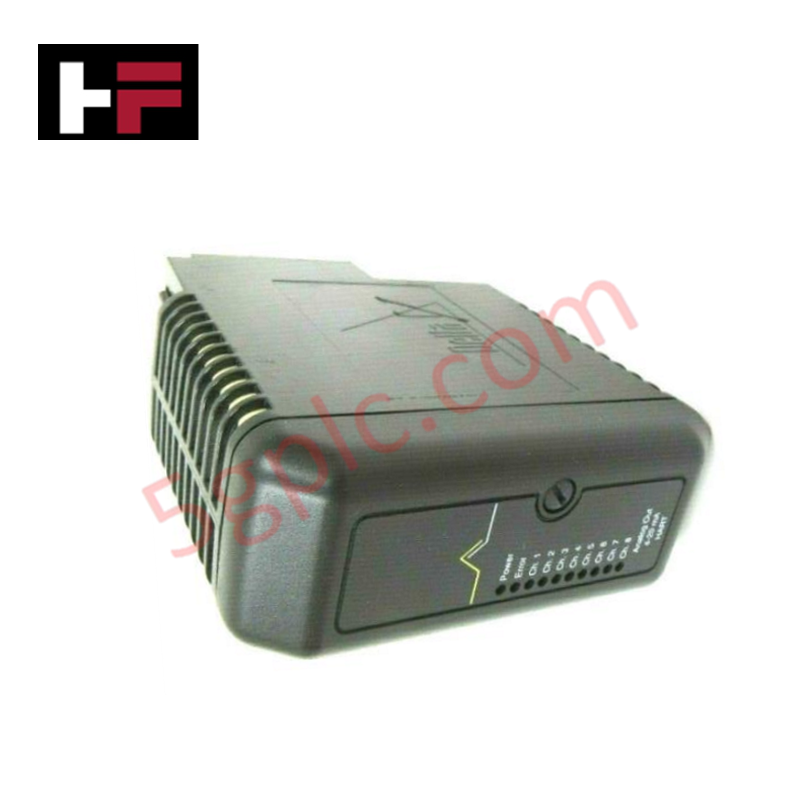

پیکربندی شده برای رابطهای سریال افزونه در شبکههای کنترل توزیعشده DeltaV، Emerson KJ3241X1-EA1 (KJ3241X1-EA1 ترمینال بلوک رابط سریال افزونه) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این قطعه سختافزاری نصب شده روی ترمینال، مسیرهای اتصال سیمکشی چندنقطهای میدانی را برقرار میکند و پارامترهای دیجیتال سریالی حلقه را مستقیماً از ابزارهای صنعتی به لایههای کنترل ثانویه همگامشده هدایت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KJ3241X1-EA1 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۲.۰ کیلوگرم (وزن حمل) |
| ابعاد | پروفیل استاندارد شاسی ترمینال بلوک مارشالینگ DeltaV |
| دمای کاری | -۴۰ درجه سانتیگراد تا +۷۰ درجه سانتیگراد |
| مصرف برق | مسیر توزیع غیرفعال (حداکثر ۳۵ ولت DC در ۱.۰ آمپر) |
| میزان حفاظت در برابر نفوذ | رتبه IP 20 |
| مقاومت در برابر شوک | ۱۰g موج سینوسی نیمهموج به مدت ۱۱ میلیثانیه |
| مقاومت در برابر لرزش | ۱ میلیمتر اوج تا اوج از ۵ تا ۱۶ هرتز؛ ۰.۵g از ۱۶ تا ۱۵۰ هرتز |
| آلودگیهای هوابرد | مطابقت با استاندارد ISA-S71.04-1985 کلاس G3 |
| رطوبت نسبی | ۵٪ تا ۹۵٪ بدون تراکم |
جداسازی کانال به کانال و معیارهای رابط فرآیند
اجرای مکانیکی این قطعه رابط سریال غیرفعال بر پایه موانع جداسازی لایه مدار فیزیکی برای حفظ پارامترهای سیگنال حلقه است. معماری آن شامل معیارهای جداسازی کانال به کانال مرتبط با پروتکل حلقه ۴-۲۰ میلیآمپر HART است. این مرز الکترونیکی از تداخل متقابل، اختلافات زمین و گذراهای ولتاژ بالا در هر لینک سریال فعال میدانی جلوگیری میکند تا از انتشار به ستونهای ترمینال مجاور یا تداخل با مسیرهای پردازش موازی در حین همگامسازی دادههای زمان واقعی جلوگیری شود.
سؤالات متداول
س: آیا این بلوک سریال افزونه اجازه خارج کردن کارت در حین اجرای زنده سیستم را میدهد؟
ج: بله. طراحی غیرفعال اجازه میدهد کارتهای رابط سریال آنلاین مشابه تحت فرایند تعویض داغ زنده قرار گیرند. تماسهای فیزیکی از ایجاد جرقه در ترمینال و افت ارتباط باس در اسلات کارت پشتیبان فعال موازی جلوگیری میکنند.
س: هدف از پارامتر ۳۵ ولت DC در عملیات خط پیوسته چیست؟
ج: مشخصه ۳۵ ولت DC حداکثر حد ایمن شکست دیالکتریک مرز جداسازی مسیر داخلی را تعریف میکند و از خرابی مدار در شرایط نوسان ولتاژ حلقه جلوگیری مینماید.
راهنمای نصب میدانی
-
قرار دادن پایه پین: مجموعه بلوک ترمینال را مستقیماً روی راهنمای اسلات حامل مشخص شده فشار دهید. همه پیچهای مکانیکی یکپارچه را محکم کنید تا از جابجایی موضعی در لرزشهای شدید جلوگیری شود.
-
اتصال خط شیلد: تمام شیلدهای کابل ارتباط سریال را فقط در نوار زمین مشترک کابینت اصلی خاتمه دهید. پیکربندی زمین تکنقطهای را تأیید کنید تا جریانهای چرخشی فرکانس پایین از ایجاد خطاهای بسته انتقال جلوگیری شود.
-
محدوده گشتاور هادیها: سیمهای شبکه سریال میدانی را طبق مشخصات کارخانه لخت کنید و کاملاً در گیرههای فشار قرار دهید. تماسها را تا حد گشتاور مشخص شده محکم کنید تا حداقل مقاومت تماس در لینک سریال تضمین شود.
-
کنترل محافظت محیطی: در سایتهایی با آلودگی هوابرد کلاس G3، این شاسی IP 20 را در کابینتی مهر و موم شده با جریان هوای مثبت قرار دهید تا از خوردگی تماسها ناشی از رطوبت غیرمتراکم و عناصر گوگردی جلوگیری شود.
