جزئیات محصول

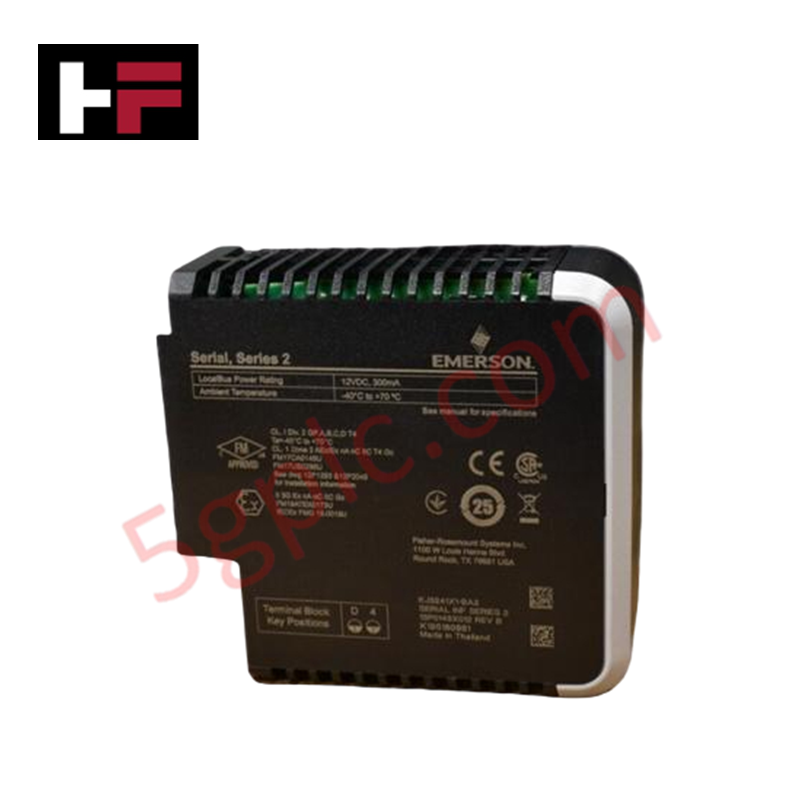

کارت رابط سریال Emerson KJ3241X1-BA2، که همچنین با نام کارت رابط سریال KJ3241X1-BA2 شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای انتقال دادههای سریال چندپروتکلی در شبکههای سیستم کنترل توزیعشده DeltaV عمل میکند. این ماژول نقشهبرداری داده و ادغام خط فیزیکی نقطه به نقطه را انجام میدهد و رجیسترهای دستگاههای خارجی را مستقیماً به ساختارهای حافظه کنترلر محلی از طریق مجموعه بکپلین سیستم منتقل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KJ3241X1-BA2 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم |
| ابعاد | 25.4 سانتیمتر × 2.5 سانتیمتر × 20.3 سانتیمتر |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | بار جریان استاندارد باس محلی |
| پورتهای ارتباطی | گزینههای لایه فیزیکی RS232 / RS485 |
| پلتفرم سیستم | ساختارهای حامل سری M / سری S DeltaV |
پارامترهای ایزولاسیون کانال به کانال
اجرای مکانیکی این کارت رابط سریال الکترونیکی بر لایههای تقسیمبندی پردازش سیگنال داخلی تکیه دارد تا معیارهای ردیابی فریم با سرعت بالا را تضمین کند. طرح برد مدار چاپی پارامترهای ایزولاسیون سختگیرانه کانال به کانال را در پورتهای ارتباطی مستقل پیادهسازی میکند و مرزهای الکتریکی اختصاصی ایجاد میکند. این جداسازی ساختاری از انتشار پالسهای گذرای ولتاژ بالا، نویز خط و اختلافات زمین میدانی در خطوط موازی جلوگیری کرده و از خراب شدن لایه پروتکل حلقه 4-20 میلیآمپر HART که به طور همزمان روی همان ریل حامل کنترلر اجرا میشود، محافظت میکند.
سؤالات متداول
س: آیا این کارت رابط ارتباط سریال از تعویض داغ (hot-swap) زنده هنگام روشن بودن حامل کنترلر پشتیبانی میکند؟
ج: بله. سختافزار با مدار محدودکننده توان طراحی شده است که امکان استخراج و جایگزینی تعویض داغ آنلاین را بدون اختلال در ارتباطات ماژولهای موازی یا نیاز به راهاندازی مجدد حلقه کنترلر اصلی فراهم میکند.
س: خطوط انتقال برای توپولوژیهای چندقطبی RS485 چگونه پیکربندی میشوند؟
ج: ترمینیشنهای فیزیکی سیم باید روی زیرمجموعه بلوک ترمینال مطابقت داده شده تنظیم شوند، جایگذاری جامپرهای داخلی مناسب انجام شود و پارامترهای بایاس تنظیم گردد تا یکپارچگی سیگنال الکتریکی در سراسر مسیر مشترک باس حفظ شود.
راهنمای نصب در محل
-
گیرکردن روی ریل حامل: کانکتورهای پشتی کارت رابط را با شکاف هدف روی صفحه پایه غیرفعال تراز کنید. شاسی را محکم به پایین فشار دهید تا قفلهای مکانیکی یکپارچه روی ریلهای نصب گیر کنند.
-
زمین کردن شیلد کابل سریال: همه شیلدهای خارجی کابلهای ارتباطی را به میله زمین اصلی محفظه مرکزی متصل کنید. اجرای ماتریس زمین تکنقطهای از ایجاد جریانهای زمین چرخشی که باعث اعوجاج سیگنال میشوند جلوگیری میکند.
-
مطابقت امپدانس خط: مقاومتهای ترمینیشن 120 اهم خارجی را در دو سر خطوط داده مثبت و منفی در اولین و آخرین گره فیزیکی شبکه RS485 نصب کنید تا از خطاهای بازتاب سیگنال جلوگیری شود.
-
جداسازی فیزیکی سیگنال: همه کابلهای داده سریال با ولتاژ پایین را از طریق مسیرهای سیم مستقل و جدا از خطوط برق AC سنگین عبور دهید تا از تداخل نویز القایی جلوگیری شود.
