جزئیات محصول

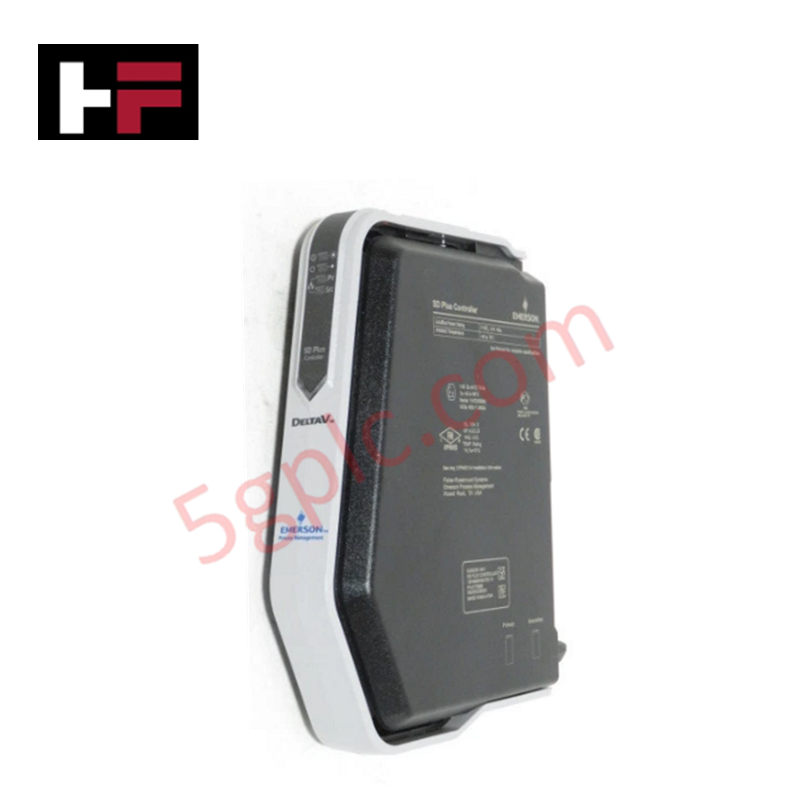

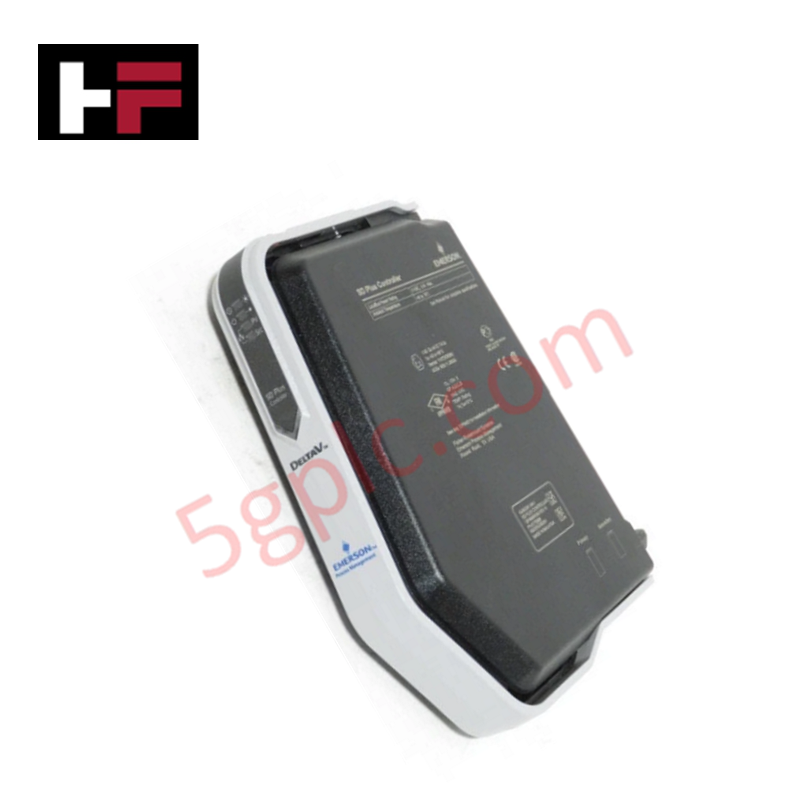

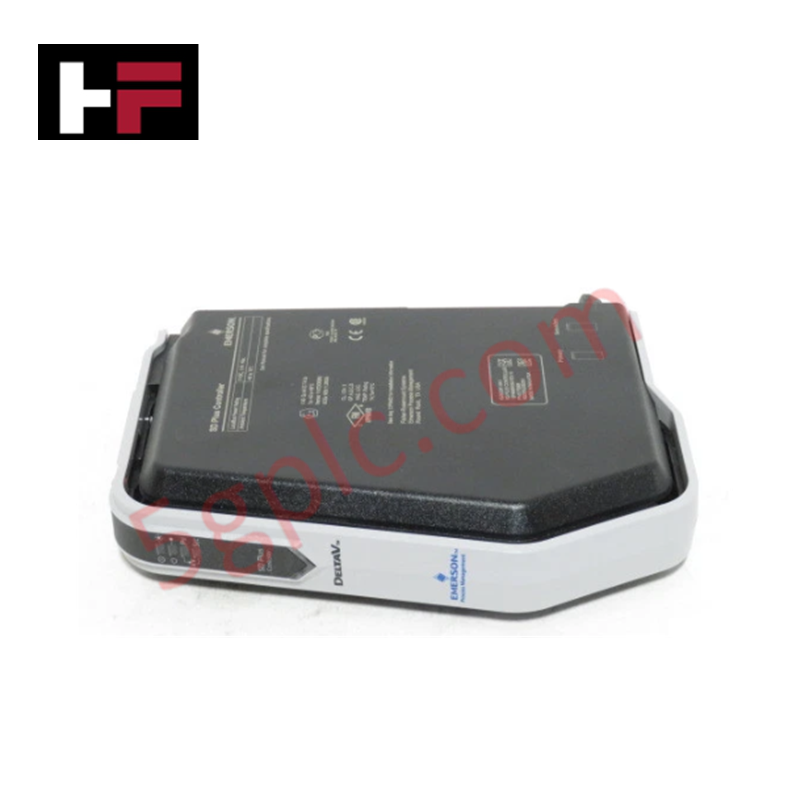

امرسون KJ2003X1-BK1، که همچنین به عنوان KJ2003X1-BK1 کنترلر SD Plus شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق مرکزی فرآیند و زمانبندی زیر-باس محلی در توپولوژیهای سیستم DeltaV عمل میکند. این واحد پردازش، محاسبات وضعیت دیجیتال را هماهنگ میکند، مستقیماً با حاملهای شبکه I/O منطقهای ارتباط برقرار میکند و فواصل اجرای قطعی را در حلقههای ابزار دقیق صنعتی مرتبط بر روی آرایه بکپلین برقرار میسازد.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KJ2003X1-BK1 |
| برند | امرسون |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.45 کیلوگرم |
| ابعاد | ابعاد استاندارد شاسی حامل کنترلر DeltaV |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | 12 ولت DC با 75 میلیآمپر (قدرت باس محلی) |
| قدرت باس فیلد | 24 ولت DC با 150 میلیآمپر |
| رتبهبندی مدار فیلد | 24 ولت DC با 5 میلیآمپر به ازای هر کانال |
| مقاومت در برابر شوک | 10g موج سینوسی 1/2 به مدت 11 میلیثانیه |
| مقاومت در برابر لرزش | 1 میلیمتر اوج به اوج از 2 تا 13.2 هرتز؛ 0.7g از 13.2 تا 150 هرتز |
یکپارچهسازی کنترل فرآیند و جداسازی کانال به کانال
اجرای مکانیکی این جزء اصلی کنترل فرآیند از منطق مرزی فیزیکی یکپارچه برای جداسازی وظایف پردازش در زمان واقعی از اختلالات میدانی استفاده میکند. معماری پردازنده در کنار ماتریسهای جداسازی کانال به کانال که در مسیرهای مکمل I/O طراحی شدهاند، کار میکند و از مسیریابی پایدار پروتکل حلقه 4-20 میلیآمپر HART پشتیبانی میکند. این جداسازی الکترونیکی از خراب شدن ثباتهای پردازش منطق داخلی یا افت دادهها در مسیرهای عملیاتی موازی به دلیل ناهنجاریهای حلقه میدانی محلی، نوسانات ولتاژ حالت مشترک یا آفستهای حلقه زمین جلوگیری میکند.
سؤالات متداول
س: آیا این ماژول کنترلر مرکزی از تعویض داغ (hot-swap) هنگام فعال بودن صفحه پایه حامل پشتیبانی میکند؟
ج: خیر. ماژولهای کنترلر اصلی نیاز به رویههای تعویض سیستماتیک یا قطع کامل برق قبل از جداسازی فیزیکی دارند. خارج کردن مستقیم یک پردازنده فعال ساده باعث از دست رفتن فوری ارتباط سیستم در سراسر باس بکپلین میشود.
س: جریان مدار فیلد 24 ولت DC چگونه توسط سختافزار مدیریت میشود؟
ج: کنترلر تا 150 میلیآمپر قدرت باس فیلد خارجی را پیگیری میکند و حداکثر 5 میلیآمپر محدود به ازای هر کانال را از طریق لایههای رابط پاییندستی تخصیص میدهد تا انتقالهای منطقی را بدون بارگذاری بیش از حد مسیرهای داخلی باس هدایت کند.
راهنمای نصب میدانی
-
تراز مکانیکی حامل: کلیدهای راهنمای واحد کنترلر را در مسیرهای شکاف اصلی حامل نصب DeltaV قرار دهید. نیروی رو به پایین عمود بر صفحه پایه اعمال کنید تا اهرمهای قفل به طور کامل درگیر شوند.
-
ترتیب اتصال زمین: تمام کابلهای شیلد ارتباطی خارجی را مستقیماً به میله زمین مشترک کابینت اصلی متصل کنید. حفظ ماتریس زمین تکنقطهای از ایجاد نویز فرکانس بالا که باعث خطا در وظایف پردازشی میشود، جلوگیری میکند.
-
قوانین جداسازی کابل: تمام زیرساختهای ارتباط شبکه و سیگنال ولتاژ پایین را در داخل کانالهای کابل جداگانه و دور از خطوط برق AC پرقدرت هدایت کنید تا از ناهنجاریهای القای مغناطیسی جلوگیری شود.
-
مدیریت محیط حرارتی: هنگام کار در شرایط محیطی با دمای بالا نزدیک به +70 درجه سانتیگراد، گردش هوای فعال داخلی کابینت را حفظ کنید تا از ایجاد نقاط حرارتی محلی که از محدوده عملیاتی مشخص شده فراتر میروند، جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
