جزئیات محصول
مروری بر محصول

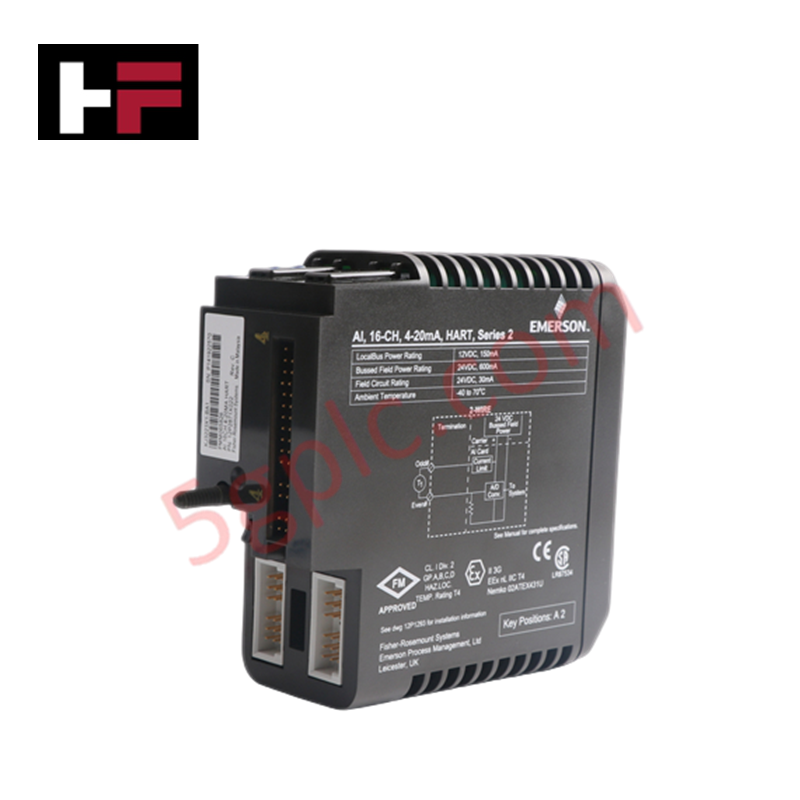

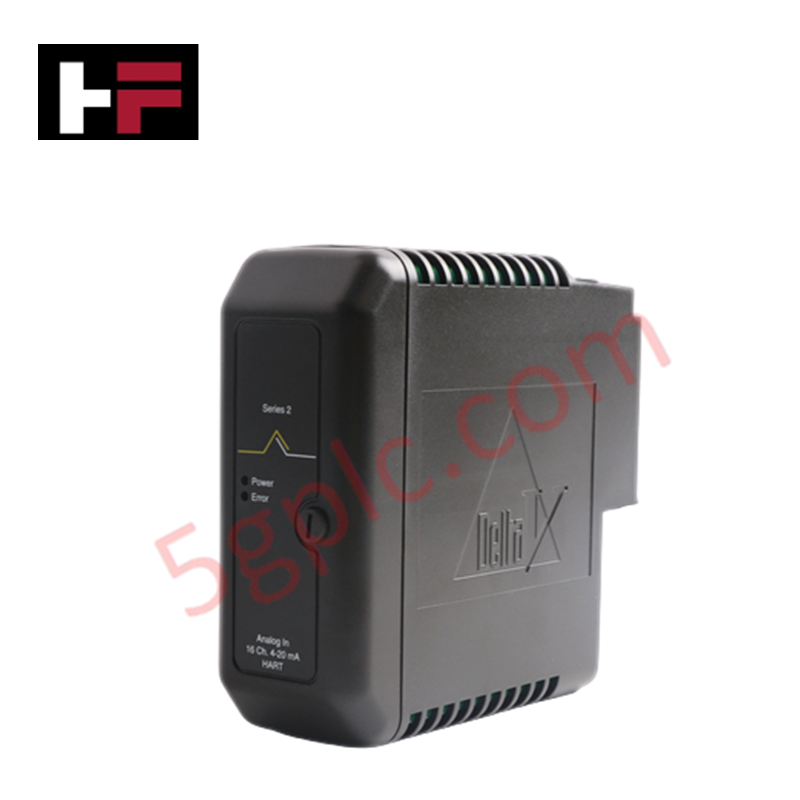

امرسون KC3011X1-BA1 به عنوان یک ماژول خروجی آنالوگ AO Plus با چگالی بالا و 16 کانال با قابلیت‌های پروتکل HART یکپارچه در چارچوب سیستم کنترل توزیع‌شده DeltaV (DCS) عمل می‌کند. این قطعه کنترل تا 16 حلقه جریان 4-20 میلی‌آمپر مستقل را به طور همزمان هدایت می‌کند و موقعیت‌دهنده‌ها، درایوهای سرعت متغیر و شیرهای کنترل مدوله را تنظیم می‌کند. با ترکیب تنظیم جریان آنالوگ استاندارد با مودم ارتباط دیجیتال HART یکپارچه در هر کانال، سخت‌افزار داده‌های تشخیصی شیر در زمان واقعی، آمار حرکت و پارامترهای کالیبراسیون را مستقیماً به سیستم مدیریت دارایی اتاق کنترل منتقل می‌کند. ما تضمین می‌کنیم که این ماژول خروجی آنالوگ HART 16 نقطه‌ای در شرایط کاملاً نو و مهر و موم شده کارخانه‌ای تحویل داده شود.
مشخصات فنی
| پارامتر | مشخصات |
| تولیدکننده | راهکارهای اتوماسیون Emerson |
| خط تولید | سیستم کنترل توزیع‌شده DeltaV |
| شماره مدل | KC3011X1-BA1 |
| نوع سری ماژول | معماری AO Plus |
| تعداد کانال‌های خروجی | ۱۶ کانال مستقل |
| دامنه حلقه سیگنال | 4-20 میلی‌آمپر با پوشش دیجیتال HART |
| تقاضای برق باس محلی | 12 ولت DC با جریان 160 میلی‌آمپر |
| ورودی برق میدانی باس‌دار | 24 ولت DC با جریان 400 میلی‌آمپر |
| تحویل مدار میدانی | 17 ولت DC با جریان 23 میلی‌آمپر به ازای هر کانال |
| دمای کاری | -40°C تا +70°C (-40°F تا +158°F) |
| محدوده رطوبت نسبی | ۵٪ تا ۹۵٪ بدون تراکم |
| محافظت در برابر گازهای خورنده | آلودگی‌های هوابرد کلاس G3 استاندارد ISA-S71.04-1985 |
| حد شوک مکانیکی | محدوده شوک مکانیکی موج نیمه سینوسی 10 g به مدت 11 میلی‌ثانیه |
| تحمل ارتعاش (پایین) | جابجایی 1 میلی‌متر اوج به اوج از 2 تا 13.2 هرتز |
| تحمل ارتعاش (بالا) | شتاب 0.7 g از 13.2 تا 150 هرتز |
| تراز پین بلوک ترمینال | کلید موقعیت شکاف A5 |
مزایای مهندسی
-
مقاومت در برابر بخارات شیمیایی کلاس G3 استاندارد ISA: مونتاژ مدار چاپی داخلی از پوشش‌های پیشرفته هم‌پوشان استفاده می‌کند که الزامات سخت‌گیرانه کلاس G3 استاندارد ISA-S71.04-1985 را برآورده می‌سازد. این سپر متالورژیکی آلودگی‌های جوی تهاجمی، از جمله سولفید هیدروژن ($H_2S$)، کلر و رطوبت را خنثی می‌کند و از خوردگی ردیابی در داخل پالایشگاه‌های پتروشیمی و سکوی‌های حفاری دریایی جلوگیری می‌کند.
-
کاهش ارتعاش ساختاری دو محوره: صفحه‌های پشتی صنعتی اغلب در نزدیکی پمپ‌های رفت و برگشتی و کمپرسورهای با سرعت بالا تحت فشار فیزیکی شدید قرار می‌گیرند. این ماژول می‌تواند جابجایی‌های مکانیکی پیوسته با دامنه 1 میلی‌متر اوج به اوج در فرکانس‌های 2 تا 13.2 هرتز و شتاب ساختاری تا 0.7 g تا 150 هرتز را تحمل کند و حلقه‌های کنترل حیاتی را بدون نوسان سیگنال فعال نگه دارد.
-
حذف تقویت‌کننده‌های توان حلقه خارجی کمکی: ماژول ولتاژ مستقیم قدرتمند و اختصاصی ۱۷ ولت با جریان ۲۳ میلی‌آمپر را مستقیماً به هر کانال مدار میدانی از ریل توان میدانی ۲۴ ولت DC داخلی خود ارائه می‌دهد. این ولتاژ اضافی کابل‌های ابزار با مقاومت بالا و طولانی را که تا صدها متر می‌رسند، بدون نیاز به بلوک‌های تقویت توان خطی اضافی در داخل کابینت مارشالینگ هدایت می‌کند.
-
کلید مکانیکی هم‌ترازی بدون خطا: شاسی دارای راهنمای مکانیکی قالب‌گیری شده خاصی است که با پروفیل ترمینال بلوک موقعیت A5 مطابقت دارد. این ویژگی ایمنی هم‌ترازی فیزیکی از وارد کردن اشتباهی کارت به شکاف سیم‌کشی شده برای دامنه‌های ولتاژ متفاوت جلوگیری می‌کند و از اتصال کوتاه بین ماژول‌ها هنگام تعویض سریع در محل جلوگیری می‌کند.
سؤالات متداول
-
آیا این ماژول KC3011X1-BA1 داخل جعبه اصلی کارخانه ارسال می‌شود؟
بله. ما این قطعه کنترل فرآیند را به صورت کاملاً نو و اصل کارخانه‌ای عرضه می‌کنیم. این کارت کاملاً در داخل بسته‌بندی ضد استاتیک اصلی امرسون و درون جعبه حمل و نقل کارخانه باقی می‌ماند و تمام پلاک‌های سریال، کدهای دسته‌ای و مهرهای تضمین کیفیت دست‌نخورده باقی می‌مانند.
-
آیا می‌توانم این کارت را روی رک فعال بدون خاموش کردن سیستم تعویض کنم؟
بله. سخت‌افزار پایه از قابلیت کامل جداسازی و نصب در حین برق‌دار بودن (RIUP) هنگام نصب روی حامل‌های فعال DeltaV سازگار پشتیبانی می‌کند. تکنسین‌ها می‌توانند این کارت کاملاً جدید را بدون قطع برق ماژول‌های I/O مجاور یا توقف شبکه باس محلی نصب کنند.
-
چه نوع توپولوژی سیم‌کشی برای سیگنال‌های ۴-۲۰ میلی‌آمپر HART توصیه می‌کنید؟
همیشه از سیم مسی تابیده شده با کیفیت بالا و شیلددار برای اتصال کارت به موقعیت‌دهنده‌های شیر کنترل خود استفاده کنید. شیلد کابل را فقط در یک نقطه روی ریل زمین کابینت مارشالینگ به زمین متصل کنید تا نویز الکترومغناطیسی خارجی از خراب کردن لایه داده دیجیتال HART با فرکانس بالا جلوگیری شود.
-
این ماژول چگونه کار می‌کند اگر عملگرهای استاندارد غیر HART را متصل کنم؟
کارت سازگاری کامل با نسخه‌های قبلی را حفظ می‌کند. اگر یک کانال کنترل یک ابزار غیر HART قدیمی را شناسایی کند، ماژول به طور معمول حلقه جریان آنالوگ استاندارد ۴-۲۰ میلی‌آمپر را هدایت می‌کند و در عین حال مودم ارتباط دیجیتال را برای آن مدار خاص غیرفعال نگه می‌دارد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
