جزئیات محصول

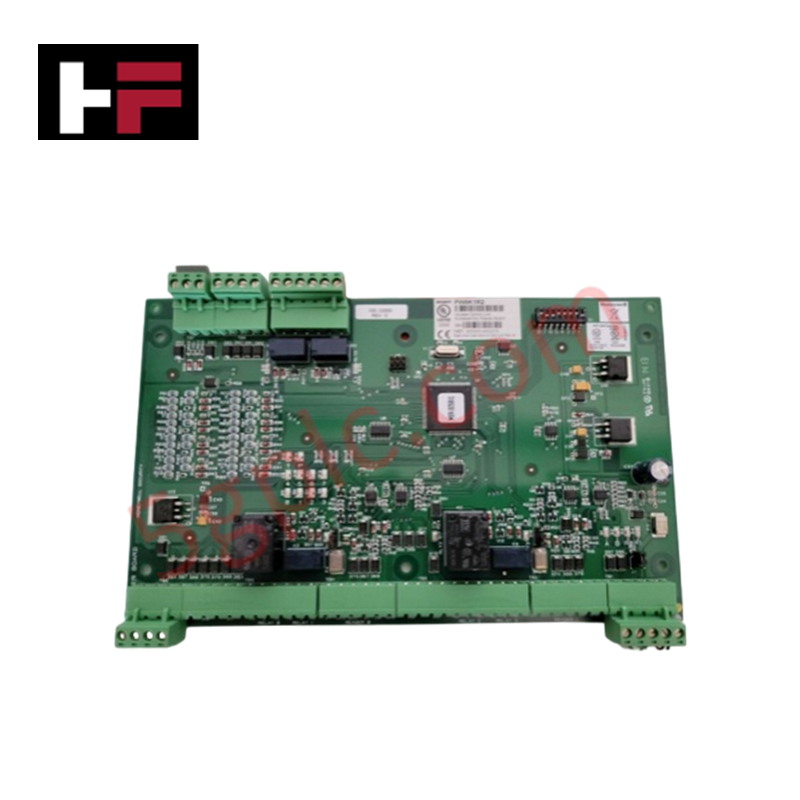

Honeywell PW6K1R2 که با عنوان PW6K1R2 Dual Reader Module نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تأیید اعتبار و اجرای مستقیم سختافزار دسترسی به درها در پلتفرمهای PW-6000 Series / ProWatch عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PW6K1R2 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.13 lbs (0.06 kg) |
| ابعاد | استاندارد ماژول PW-6000 Series |
| دمای کار | 0 deg C تا 70 deg C |
| مصرف برق | تغذیه از طریق backplane کنترلر / گذرگاه ورودی 12 VDC |
| پردازنده داخلی | پردازنده داخلی 32 بیتی |
| درگاههای کارتخوان | 2 درگاه (پروتکل Wiegand) |
| درگاههای ارتباطی | گذرگاه RS485، TCP/IP برای پایش از راه دور |
| حداکثر طول گذرگاه | 4,000 ft / 1,250 m برای هر درگاه RS485 |
| تراکم سیستم | حداکثر 32 ماژول I/O یا کارتخوان برای هر کنترلر PW6K1IC |
| سازگاری محفظه | PW5K2ENC1، PW5K2ENC2، PW5K2ENC5 |
| پیکربندیهای مدار | ورودیهای Normally Open/Closed، تحت نظارت و بدون نظارت |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
این ماژول که برای تجهیزات ابزار دقیق میدانی و یکپارچهسازی رابط کنترل دسترسی در معماریهای سیستم Honeywell طراحی شده است، مسیرهای ارتباطی ایزوله و نظارت اختصاصی بر ورودیها را در خود جای داده است. ایزولاسیون گالوانیکی کانالبهکانال از ایجاد اختلال در خطوط داده Wiegand، ارتباطات گذرگاه RS485 یا سیگنالهای بازخورد آنالوگ کمکی بر اثر نویز الکتریکی و حلقههای اختلاف پتانسیل زمین جلوگیری میکند. پردازنده داخلی 32 بیتی، منطق تصمیمگیری دسترسی را بهصورت بلادرنگ و بهصورت محلی اجرا میکند و حتی هنگام اختلال موقت در شبکه میزبان، وضعیتهای امنیتی عملیاتی را حفظ میکند.
سؤالات متداول
س: چند کارتخوان Wiegand را میتوان مستقیماً به یک ماژول PW6K1R2 متصل کرد؟
پ: این ماژول دارای 2 درگاه اختصاصی کارتخوان Wiegand برای سیمکشی مستقیم کارتخوانهای استاندارد دسترسی است.
س: حداکثر فاصله پشتیبانیشده برای گذرگاه ارتباطی RS485 چقدر است؟
پ: گذرگاه ارتباطی RS485 حداکثر طول 4,000 ft (1,250 m) را برای هر درگاه پشتیبانی میکند.
س: آیا دستکاری محفظه و عیبیابی منبع تغذیه توسط سختافزار پایش میشود؟
پ: بله، این ماژول دارای کانالهای ورودی فیزیکی اختصاصی است که مشخصاً برای کلیدهای دستکاری محفظه و پایش وضعیت برق کمکی در نظر گرفته شدهاند.
راهنمای نصب در محل
- برد را با استفاده از پیکربندیهای نصب تخت یا کاشی، داخل محفظههای تأییدشده PW5K2ENC1، PW5K2ENC2 یا PW5K2ENC5، بهطور محکم نصب کنید.
- ورودیهای کارتخوان را با استفاده از کابلهای زوجتابیده شیلددار سیمکشی کنید و سیم تخلیه شیلد را فقط در نقطه اتصال زمین محفظه به زمین متصل کنید.
- اگر ماژول بهعنوان گره انتهایی گذرگاه نصب میشود، خط ارتباطی RS485 را با استفاده از مقاومتهای استاندارد انتهای خط ترمینال کنید.
- برای جلوگیری از افزایش ولتاژ در حلقههای ورودی تحت نظارت، از صحیح بودن قطبیت برق و اتصالات زمین اطمینان حاصل کنید.
