جزئیات محصول

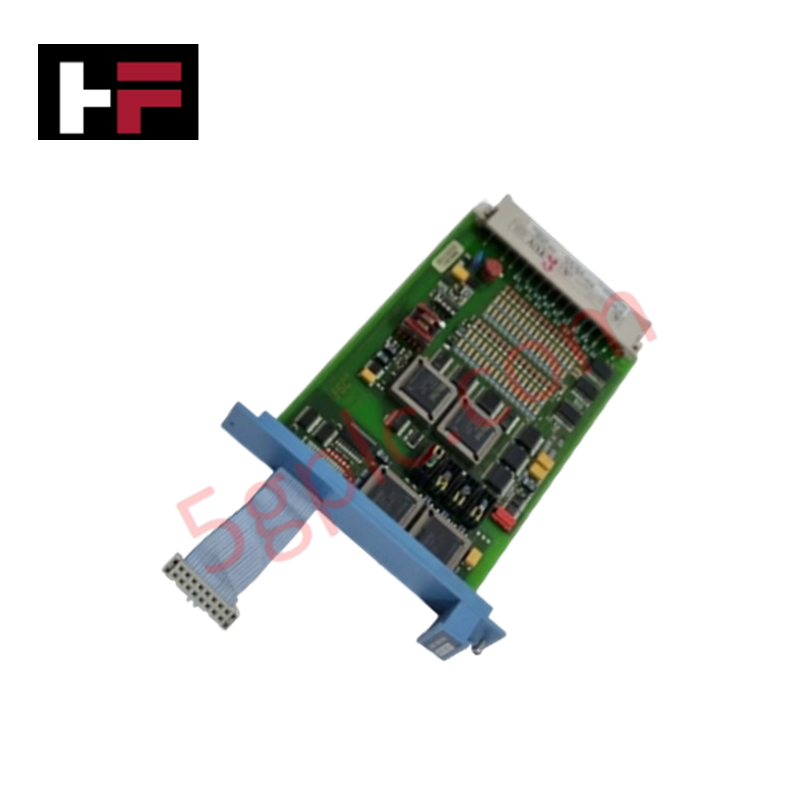

Honeywell FC-SAI-1620M که با عنوان ماژول ورودی آنالوگ FC-SAI-1620M نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای دریافت سیگنالهای آنالوگ چندکاناله در پلتفرمهای Honeywell Safety Manager عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FC-SAI-1620M |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.14 kg |
| ابعاد | 2 cm x 19 cm x 12.8 cm |
| دمای کاری | محدوده عملیاتی استاندارد |
| مصرف برق | توان نامی حلقه 24 VDC |
| نوع ماژول | ماژول سیستم Safety Manager |
| کانالهای ورودی | 16 ورودی آنالوگ |
| ولتاژ کاری | 24 VDC |
ایزولاسیون کانالبهکانال و یکپارچگی حلقه
FC-SAI-1620M، 16 سیگنال ورودی آنالوگ با چگالی بالا را از طریق مدارهای اختصاصی آمادهسازی سیگنال متصل به بکپلین Safety Manager پردازش میکند. این ماژول با یکپارچهسازی پارامترهای ایزولاسیون کانالبهکانال و فیلترکردن ورودی تفاضلی، نویز الکتریکی مد مشترک و تداخل متقابل را در اتصالات مجاور پروتکل حلقه 4-20 mA HART کاهش میدهد. مدارهای نمونهبرداری پیوسته آنالوگبهدیجیتال، تبدیل دقیق سیگنال را برای پردازنده منطق ایمنی فراهم میکنند، بدون آنکه باعث ایجاد اثر بارگذاری بر حلقههای میدانی شوند.
پرسشهای متداول
س: برای راهاندازی ماژول FC-SAI-1620M به چه منبع تغذیهای نیاز است؟
پ: این ماژول مستقیماً از منبع تغذیه تنظیمشده 24 VDC تأمینشده از طریق ریل توزیع برق رک بکپلین Safety Manager کار میکند.
س: یک ماژول FC-SAI-1620M میتواند چند سیگنال میدانی را پشتیبانی کند؟
پ: یک ماژول میتواند حداکثر با 16 کانال ورودی آنالوگ مجزا برای پایش ایمنی و دریافت داده ارتباط برقرار کند.
راهنمای نصب در محل
- پیش از واردکردن یا خارجکردن ماژول از شیار رک Safety Manager، برق اصلی بکپلین را قطع کنید.
- پیش از برقدارکردن شاسی، اطمینان حاصل کنید که ترمینالهای سیمکشی میدانی بهدرستی با پایههای متناظر کانالهای آنالوگ 24 VDC تطبیق داده شدهاند.
- لبههای کارت ماژول را با ریلهای راهنمای شیار همراستا کنید و آن را محکم فشار دهید تا کانکتورهای بکپلین پشتی کاملاً در جای خود قرار گیرند.
- اطمینان حاصل کنید که سیمهای شیلد ترانسمیترهای میدانی در یک نقطه اتصال زمین شدهاند تا از ایجاد حلقههای زمین در کانالهای ورودی آنالوگ جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
