جزئیات محصول

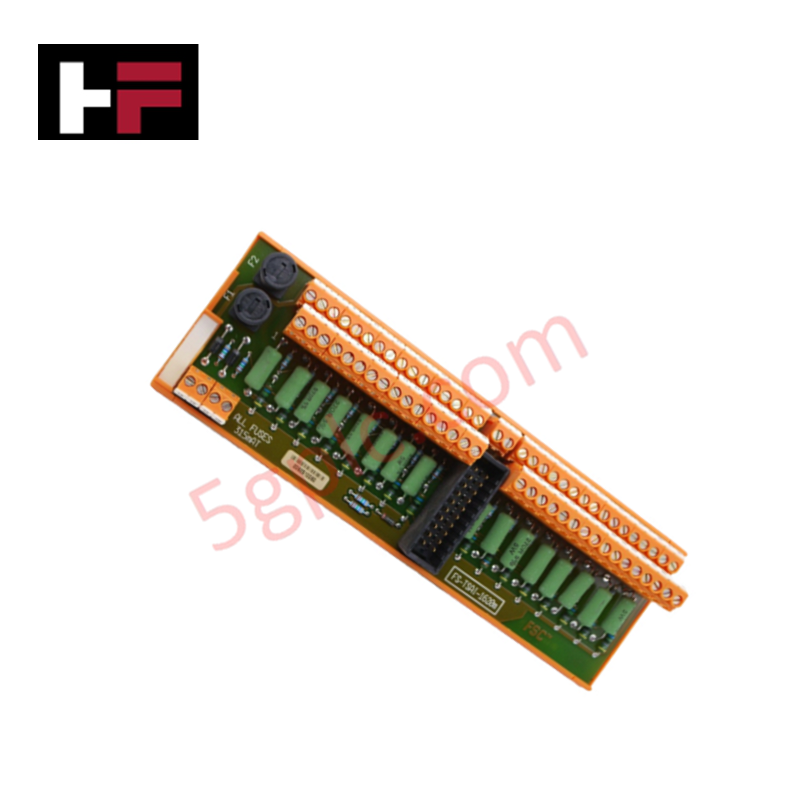

این ماژول که برای دریافت سیگنال آنالوگ چندکاناله در پلتفرم‌های Honeywell Experion PKS پیکربندی شده است، Honeywell FC-TSAL-1620M (ماژول ورودی آنالوگ FC-TSAL-1620M) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FC-TSAL-1620M |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.95 پوند (0.43 کیلوگرم) |
| ابعاد | 210 x 70 x 60 میلی‌متر / 137 x 40 x 147 میلی‌متر |
| دمای کاری | -40 تا +70 درجه سانتی‌گراد |
| مصرف برق | ولتاژ پردازش داخلی 0-4 VDC |
| کانال‌های ورودی | 16 کانال ورودی آنالوگ |
| انواع ورودی پشتیبانی‌شده | 4-20 mA، 0-5 V، ترموکوپل‌ها |
| محدوده سیگنال | 0-22 mA / 0-5.5 V |
| تفکیک‌پذیری و دقت | 16 بیتی، +/-0.1% از کل مقیاس |
| مقاومت ورودی | >= 100 kOhm |
| ظرفیت فیوز | 315 mA |
ایزولاسیون کانال‌به‌کانال و یکپارچگی سیگنال
FC-TSAL-1620M در هر 16 مسیر ورودی، ایزولاسیون گالوانیکی کامل کانال‌به‌کانال و کانال‌به‌زمین را به کار می‌گیرد تا حذف نویز بالا تضمین شود. مدارهای آماده‌سازی سیگنال که برای یکپارچه‌سازی با ترانسمیترهای پروتکل لوپ 4-20 mA HART و سیگنال‌های ولتاژی طراحی شده‌اند، دقت بالای تفکیک‌پذیری 16 بیتی را در شرایط نویز صنعتی پویا حفظ می‌کنند. این ماژول دارای محدوده‌های تشخیص فعال خط (4-22 mA / 1-5.5 V) است که یکپارچگی لوپ را به‌طور پیوسته پایش می‌کنند و شناسایی شرایط مدار باز و اتصال کوتاه در میدان را بدون ایجاد اختلال در کانال‌های آنالوگ مجاور تضمین می‌کنند.
پرسش‌های متداول
س: چه اقدامات حفاظتی از آسیب‌رساندن گذراهای ولتاژ بالا در لوپ‌های میدانی به مدار بک‌پلین FC-TSAL-1620M جلوگیری می‌کنند؟
پ: هر کانال دارای ایزولاسیون گالوانیکی مستقل کانال‌به‌کانال و کانال‌به‌زمین است و در کنار آن، فیوزهای داخلی 315 mA شرایط اضافه‌جریان را به‌صورت موضعی ایزوله می‌کنند.
س: ماژول چگونه سطوح سیگنال ورودی فراتر از محدوده‌های استاندارد 4-20 mA یا 0-5 V را مدیریت می‌کند؟
پ: سخت‌افزار تبدیل ورودی آنالوگ از محدوده اندازه‌گیری خارج از مقیاس 0-22 mA و 0-5.5 V پشتیبانی می‌کند و امکان ارزیابی دقیق سیگنال تا محدوده کامل مقیاس را فراهم می‌سازد.
راهنمای نصب در میدان
- پیش از قرار دادن ماژول روی ریل DIN، شاسی یا کانکتور بک‌پلین، برق شاسی سیستم یا منبع تغذیه لوپ میدانی را قطع کنید.
- کابل‌های میدانی ترموکوپل و تجهیزات 4-20 mA را در مسیرهای اختصاصی و شیلددار، جدا از خطوط برق AC ولتاژ بالا، عبور دهید.
- اطمینان حاصل کنید که تمام سیم‌های تخلیه شیلد به یک نقطه اتصال زمین مشترک متصل شده‌اند تا عملکرد ایزولاسیون کانال‌به‌زمین حفظ شود.
- اطمینان حاصل کنید شرایط محیطی کاری در محدوده -40 تا +70 درجه سانتی‌گراد باقی بماند و رطوبت نسبی از 95% RH (بدون میعان) بیشتر نشود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
