جزئیات محصول

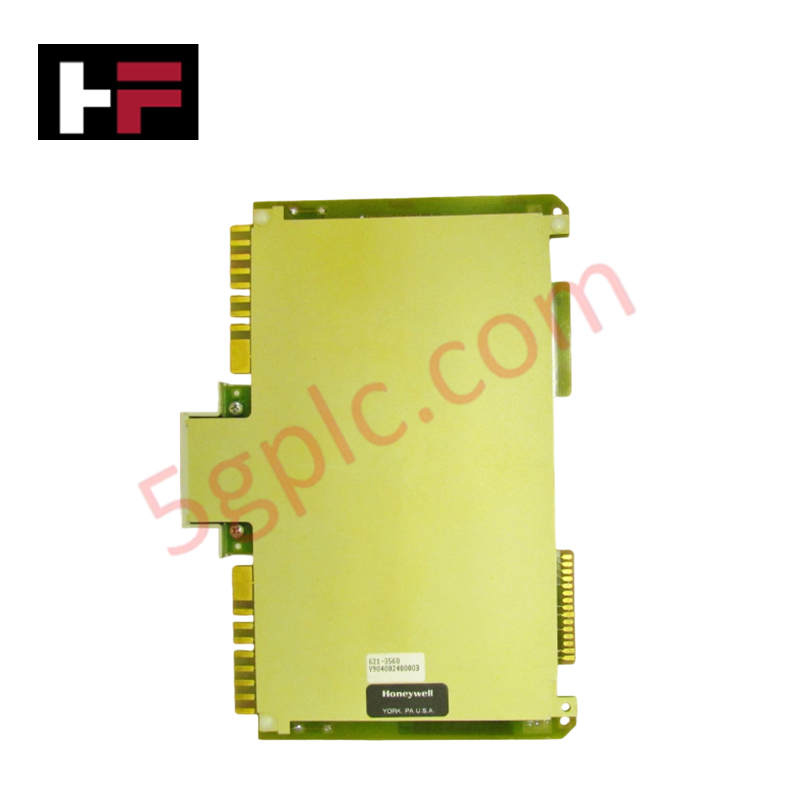

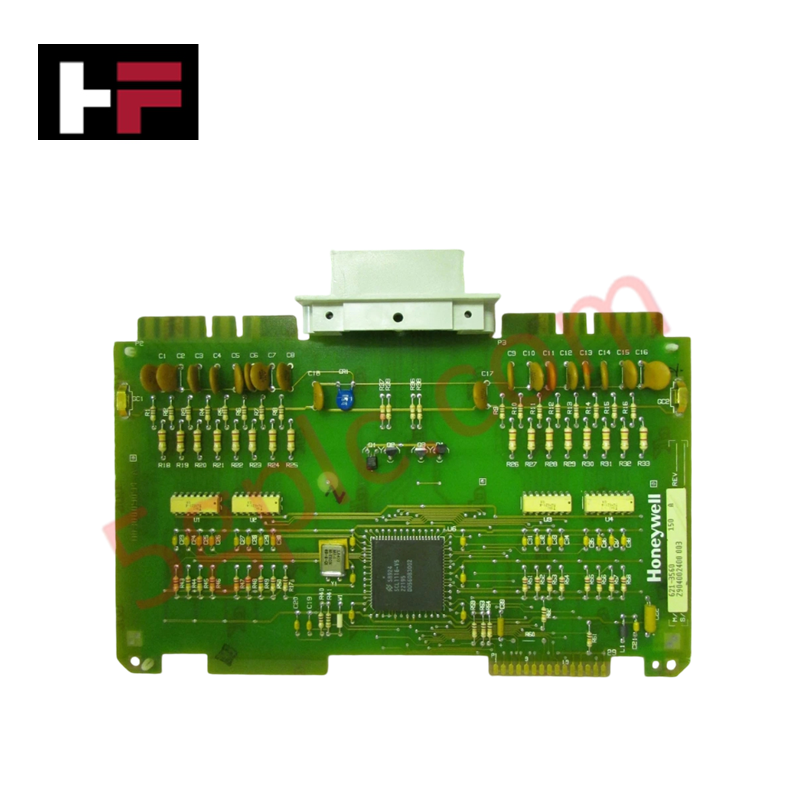

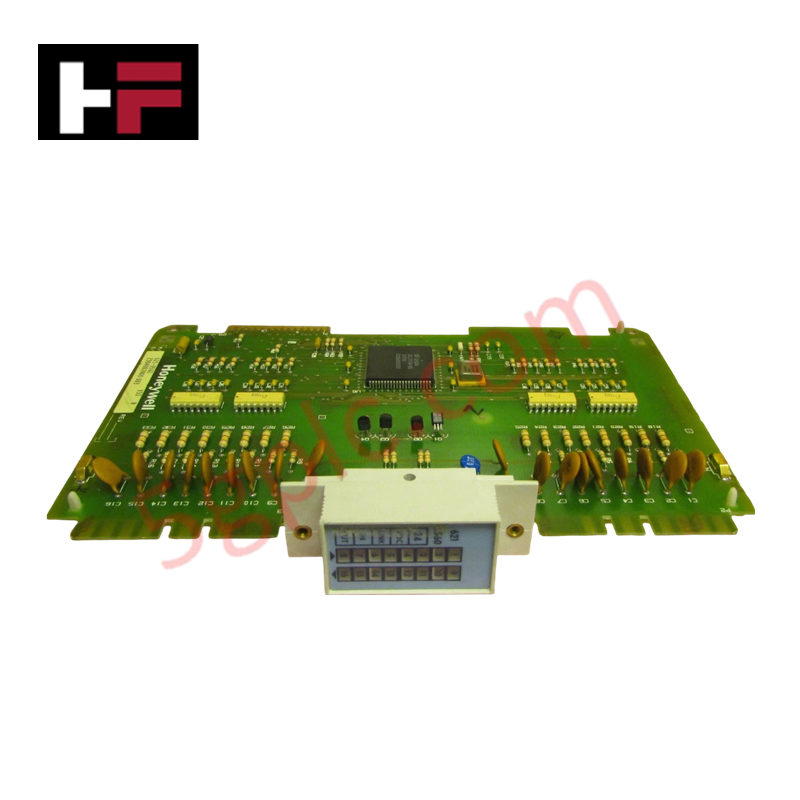

ماژول Honeywell 621-3560 (ماژول ورودی 621-3560) که برای دریافت سیگنال گسسته در شبکههای کنترلکننده صنعتی پیکربندی شده است، اجرای فیزیکی مستقیم نظارت بر ورودی دیجیتال ۱۶ نقطهای را فراهم میکند. این ماژول به عنوان رابط ورودی اصلی برای اجرای جمعآوری سیگنالهای میدانی در پلتفرمهای Honeywell IPC 620 استفاده میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 621-3560 |
| برند | Honeywell |
| وزن | ۰.۴۰ کیلوگرم |
| نوع ورودی | دیجیتال ۱۶ نقطهای |
| دامنه ورودی | ۱۸-۲۸ ولت DC (۶-۱۵ میلیآمپر) |
کنترل فرآیند DCS و اتصالپذیری
ماژول 621-3560 امکان جمعآوری سیگنال گسسته ۱۶ کاناله را فراهم میکند و رابط فیزیکی برای منطق کنترل جهت پردازش وضعیت حسگرهای میدانی است. معماری ماژول شامل ایزولاسیون کانال به کانال در مرحله ورودی است تا از بازگشت نوسانات الکتریکی موضعی به بَکپلین کنترلکننده جلوگیری شود. برای حفظ صحت دادهها در محیطهای پروتکل حلقه HART با جریان ۴-۲۰ میلیآمپر، مدار ورودی به گونهای طراحی شده که نویز حالت مشترک را کاهش داده و از اتصال حلقه زمین در ابزارهای میدانی جلوگیری کند. با مدیریت نمونهبرداری ورودی/خروجی با چگالی بالا، ماژول زمانبندی و اعتبار سیگنال را برای توالیهای خودکار تضمین میکند و در عین حال ایزولاسیون گالوانیکی بین حلقه سیگنال میدانی و منطق داخلی کنترلکننده را حفظ مینماید.
سؤالات متداول
س: آیا ماژول 621-3560 از تعویض داغ (hot-swapping) در رک کنترلکننده پشتیبانی میکند؟
ج: خیر. تعویض داغ پشتیبانی نمیشود. وارد کردن یا خارج کردن ماژول در حالی که رک تحت برق است، باعث ایجاد گذراهای ولتاژ در بَکپلین میشود که ممکن است خطاهای ارتباطی سیستم یا آسیب فیزیکی به پینهای رابط ماژول را به دنبال داشته باشد.
س: چگونه وضعیت ورودی در صورت نوسان سطح سیگنال تأیید میشود؟
ج: مدار ورودی برای ۱۸-۲۸ ولت DC طراحی شده است. اطمینان حاصل کنید که سیگنالهای میدانی در این محدوده باقی بمانند تا از وضعیتهای نامشخص منطقی جلوگیری شود. نشانگرهای وضعیت تشخیصی، در صورت وجود، وضعیت عملیاتی منطق ورودی هر کانال را نشان میدهند.
راهنمای نصب در محل
- اطمینان حاصل کنید که رک کنترلکننده و تمام منابع تغذیه سیگنال خارجی قبل از نصب ماژول کاملاً خاموش هستند.
- ماژول را با راهنمای رک تراز کرده و محکم وارد کنید تا پینهای کانکتور به طور کامل در سوکت بَکپلین قرار گیرند.
- پیچهای نگهدارنده ماژول را به شاسی رک محکم کنید تا اتصال زمین با امپدانس پایین و پایدار برقرار شود که برای کاهش تداخل الکترومغناطیسی ضروری است.
- برای تمام سیمکشی ورودی میدانی از کابلهای شیلددار استفاده کنید تا نویز القایی کاهش یافته و تأثیر ظرفیت کابل بر نمونهبرداری سیگنالهای با سرعت بالا به حداقل برسد.
- اطمینان حاصل کنید که هر نقطه ورودی به دستگاه میدانی مناسب (ولتاژ نامی ۱۸-۲۸ ولت DC) متصل است و پیش از اعمال برق کنترل، پیوستگی سیگنال را بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
