جزئیات محصول

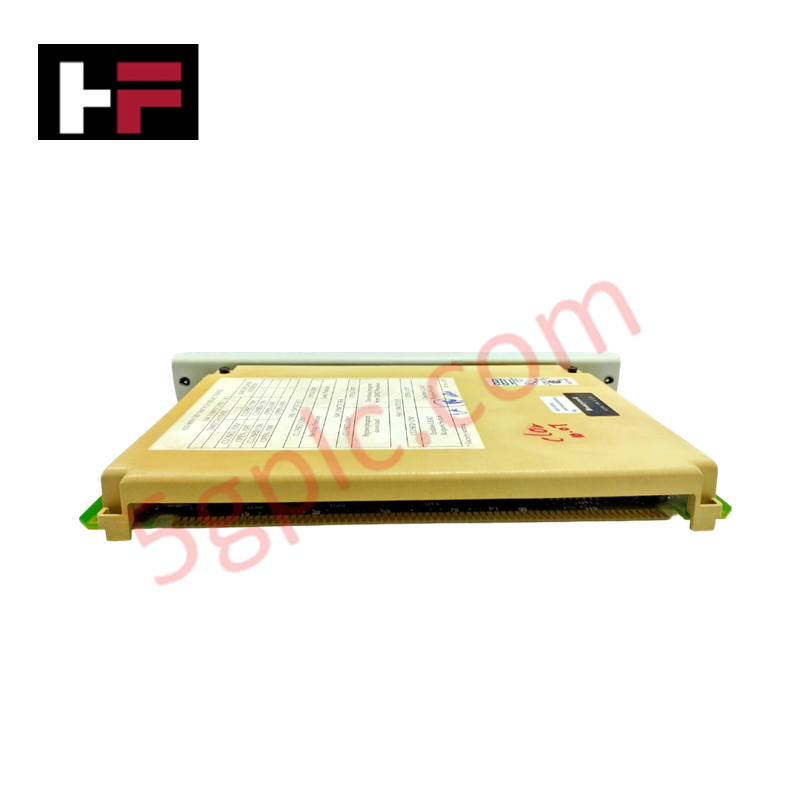

ماژول Honeywell 620-0059 (ماژول کنترل افزونگی 620-0059) که برای کنترل با قابلیت دسترسی بالا در سیستمهای IPC 620 پیکربندی شده است، اجرای فیزیکی مستقیم همگامسازی کنترلر اصلی به ثانویه را فراهم میکند. این قطعه سختافزاری مدیریت نظارت بر سلامت و منطق تغییر وضعیت لازم برای حفظ تداوم عملیاتی بدون وقفه را بر عهده دارد و اطمینان میدهد که مجموعه پردازنده افزونه مطابق با پروتکلهای اجرای حالت ایمن در برابر خطاها عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 620-0059 |
| برند | Honeywell |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.45 کیلوگرم (1.00 پوند) |
| ابعاد | مشخص نشده |
| دمای کاری | محدوده محیط صنعتی استاندارد |
| مصرف برق | 24 ولت جریان مستقیم |
| عملکرد اصلی | همگامسازی وضعیت کنترلر |
اجرای حالت ایمن در برابر خطا و مدیریت افزونگی
ماژول 620-0059 به عنوان واحد داوری اصلی در معماری افزونگی IPC 620 عمل میکند. این ماژول وضعیت عملیاتی پردازنده اصلی را نظارت کرده و هنگام تشخیص از دست رفتن سیگنال ضربان قلب یا خطای تشخیص سختافزاری، انتقال به کنترلر پشتیبان را هماهنگ میکند. برای تضمین افزونگی مؤثر، جداسازی گالوانیکی بین ماژول کنترل و منطق بکپلین حفظ میشود تا از انتشار خطا از باس ورودی/خروجی به مدار همگامسازی کنترلر جلوگیری شود. در صورت بروز خطا، ماژول اجرای حالت ایمن را اعمال میکند و خروجیهای حیاتی فرآیند را به موقعیت ایمن از پیش تعیینشده هدایت میکند تا یکپارچگی سیستم در طول بازه انتقال حفظ شود.
سؤالات متداول
س: آیا 620-0059 از تعویض داغ پشتیبانی میکند؟
ج: خیر. معماری بکپلین IPC 620 از تعویض داغ برای ماژولهای افزونگی پشتیبانی نمیکند. قبل از وارد کردن یا خارج کردن این ماژول باید برق رک قطع شود.
س: چگونه سیگنال ضربان قلب همگامسازی بین کنترلرها حفظ میشود؟
ج: سیگنال ضربان قلب همگامسازی از طریق یک لینک ارتباطی اختصاصی بین ماژولهای افزونگی 620-0059 مدیریت میشود. این لینک باید محافظت شده و عاری از تداخل الکترومغناطیسی باشد تا از فعال شدن نادرست سوئیچ به حالت پشتیبان جلوگیری شود.
راهنمای نصب در محل
- محل قرارگیری اسلات: ماژول را در اسلات کنترلر افزونگی مشخص شده در نقشه شاسی IPC 620 نصب کنید. اطمینان حاصل کنید که اتصال مثبت با کانکتورهای بکپلین برقرار شده است.
- زمین کردن: بدنه ماژول باید به زمین سیستم متصل شود. زمین نکردن صحیح باعث ایجاد حلقههای زمین میشود که سیگنالهای همگامسازی کمولتاژ را مختل میکند.
- سیمکشی: برای ارتباط بین کنترلرها از کابلهای جفتپیچیده محافظدار استفاده کنید. این کابلها را از سیمهای جریان بالا دور نگه دارید تا از تداخل القایی و خراب شدن دادههای همگامسازی جلوگیری شود.
- تأیید سوئیچها: قبل از اعمال برق 24 ولت، مطمئن شوید که تنظیمات تمام سوئیچهای DIP روی ماژول افزونگی با پیکربندی کنترلر اصلی و ثانویه مطابقت دارد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
