جزئیات محصول

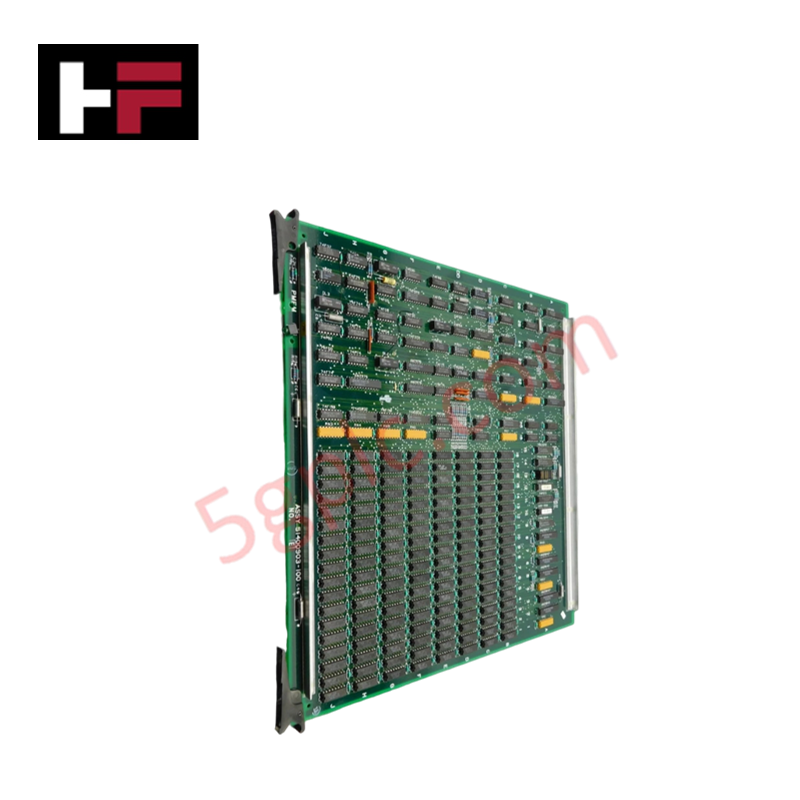

Honeywell 51400903-100 که با نام برد مدار 51400903 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای پردازش سیگنالهای داخلی سیستم و اجرای منطق در معماریهای DCS هانیول TDC 3000 و Process Manager (PM/APM/HPM) عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51400903-100 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | تقریباً 0.8 کیلوگرم |
| دمای کارکرد | از 0 deg C تا +60 deg C |
| مصرف برق | تغذیه از طریق باس بکپلین (5 VDC / 24 VDC) |
| نوع ماژول | مجموعه برد مدار Process Manager |
| سازگاری سیستم | قفسههای کارت Honeywell TDC 3000 / PM / APM / HPM |
| فرمفاکتور | برد مدار چاپی تکشیاره |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
این مجموعه که برای مسیریابی داخلی سیگنال و اتصال به باس داده در قفسههای کارت کنترل فرایند هانیول طراحی شده است، از صفحات زمین چندلایه و موانع ایزولاسیون بهره میبرد. ایزولاسیون کانالبهکانال در مسیرهای توزیع سیگنال روی برد، نویز الکتریکی مد مشترک را کاهش میدهد و از تغییرات پتانسیل زمین که میتوانند اندازهگیریهای آنالوگ سطح پایین یا تلهمتری پروتکل حلقه 4-20 mA HART را در رابطهای فرایندی میدانی دچار اعوجاج کنند، جلوگیری میکند.
سؤالات متداول
س: برد مدار 51400903-100 در یک DCS هانیول چه نقش اصلیای دارد؟
ج: این برد بهعنوان یک مجموعه برد مدار چاپی داخلیِ منطقی/رابط عمل میکند که درون قفسههای کارت Process Manager مربوط به TDC 3000 نصب میشود تا سیگنالهای باس سیستم را مسیریابی و پردازش کند.
س: آیا میتوان برد مدار 51400903-100 را هنگامی که قفسه کارت برقدار است تعویض کرد؟
ج: خارج کردن یا نصب برد باید مطابق پروتکلهای تعویض در حالت روشنِ ویژه سیستم هانیول انجام شود؛ برای جلوگیری از خطاهای باس منطقی، قطع برق یا قرار دادن نود در وضعیت آفلاین توصیه میشود.
س: این برد چگونه یکپارچگی سیگنال را در محیطهای دارای نویز الکتریکی حفظ میکند؟
ج: فیلترهای روی برد، اپتوکوپلرها و صفحات زمین اختصاصی، ایزولاسیون گالوانیکی بین سیگنالهای سمت میدان و منطق پرسرعت داخلی بکپلین را فراهم میکنند.
راهنمای نصب میدانی
- برد مدار چاپی را فقط از طریق صفحهنمای جلویی یا قاب آن جابهجا کنید و برای جلوگیری از آسیب ناشی از تخلیه الکترواستاتیکی (ESD)، از مچبند متصل به زمین حفاظتی (PE) کابینت استفاده کنید.
- برد را بهآرامی در امتداد ریلهای راهنمای قفسه کارت بلغزانید تا کانکتور لبهای پشتی بهطور محکم با هدر بکپلین جفت شود.
- پیچهای نگهدارنده بالایی و پایینی را محکم کنید تا اتصال زمین مکانیکی مطمئنی با شاسی رک برقرار شود.
- از تهویه مناسب کابینت و عملکرد فن خنککننده اطمینان حاصل کنید تا دمای محیط رک در محدودههای مشخصشده حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
