جزئیات محصول

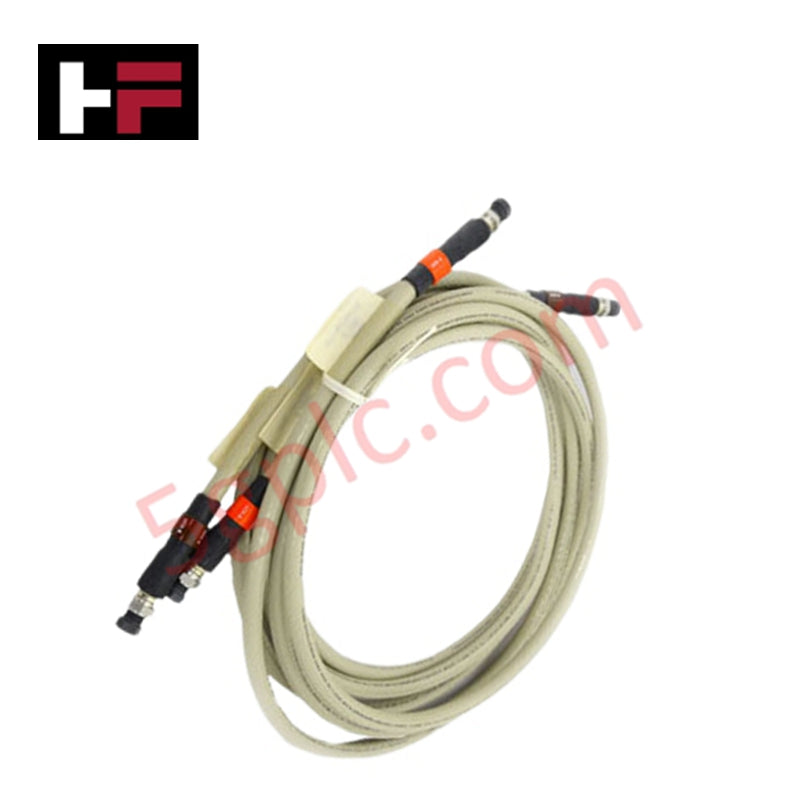

کابل Honeywell 51195153-902 که با نام مجموعه کابل انشعابی 51195153 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ارتباط باس قطعی و پرسرعت در پلتفرم‌های TotalPlant Solution (TPS) LCN عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | 51195153-902 (51195153) |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.16 کیلوگرم |
| ابعاد | طول: 2.5 متر |
| دمای کاری | -40 درجه سانتی‌گراد تا +75 درجه سانتی‌گراد |
| مصرف برق | رسانه انتقال فیزیکی غیرفعال (0 W) |
| نوع کابل | کابل کواکسیال RG-6 |
| ولتاژ نامی | تا 600 ولت |
| جنس روکش | پلی‌اتیلن (مقاوم در برابر اشعه فرابنفش و مواد شیمیایی) |
| نوع کانکتور | کانکتورهای کواکسیال نصب‌شده در کارخانه |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌به‌کانال
مجموعه کابل انشعابی 51195153-902 واحدهای تپ شبکه کنترل یونیورسال (UCN) اصلی را به سخت‌افزار شبکه کنترل محلی (LCN) متصل می‌کند و یکپارچگی لبه سیگنال را برای تله‌متری دیجیتال پرتراکم عبوری و ارتباط دستگاه‌های پروتکل حلقه 4-20 mA HART حفظ می‌کند. ساختار کواکسیال RG-6 ایزولاسیون ذاتی کانال‌به‌کانال را در برابر تداخل الکترومغناطیسی، نویز سوئیچینگ فرکانس بالا و اختلاف پتانسیل کابینت فراهم می‌کند. روکش پلی‌اتیلنی مقاوم در برابر اشعه فرابنفش و مواد شیمیایی، از تخریب دی‌الکتریک در گستره‌های طولانی دمای کاری جلوگیری می‌کند.
پرسش‌های متداول
س: آیا می‌توان مجموعه کابل انشعابی 51195153-902 را در محل اصلاح یا سرکابل‌زنی مجدد کرد؟
پ: خیر. بریدن یا پرس‌کردن مجدد کابل در محل، امپدانس مشخصه کواکسیال کالیبره‌شده در کارخانه را تغییر می‌دهد و بازتاب‌های سیگنال فرکانس بالا ایجاد می‌کند که یکپارچگی ارتباط باس LCN را کاهش می‌دهد.
س: هدف اصلی رده‌بندی عایقی 600 ولت در این کابل انشعابی غیرفعال چیست؟
پ: رده‌بندی 600 ولت از شکست دی‌الکتریک و قوس الکتریکی مداوم در صورت تماس فیزیکی تصادفی با سیم‌کشی مجاور توزیع برق با ولتاژ متوسط درون کابینت‌های کنترل جلوگیری می‌کند.
راهنمای نصب در محل
-
درگیرشدن کانکتور: کانکتورهای کواکسیال نصب‌شده در کارخانه را با محفظه رابط تپ هم‌راستا کنید و پیش از اعمال گشتاور نهایی با ابزارهای کالیبره، آن‌ها را با دست محکم کنید.
-
محدودیت‌های شعاع خم: هنگام مسیردهی در کابینت، حداقل شعاع خم استاتیک را حفظ کنید تا از تغییر شکل لایه دی‌الکتریک فومی داخلی و تغییرات امپدانس مشخصه جلوگیری شود.
-
جداسازی سینی: مجموعه کابل را در مجراهای اختصاصی سیگنال ولتاژ پایین قرار دهید و آن را از درایوهای موتور AC با جریان بالا و فیدرهای تغذیه سوئیچینگ جدا کنید.
-
بازرسی روکش: پیش از اجرای عملیات عبوردهی در شرایط سخت محیطی، روکش بیرونی پلی‌اتیلنی را از نظر ساییدگی یا بریدگی بررسی کنید.
